Основные гидролинии — HITACHI UH033SS

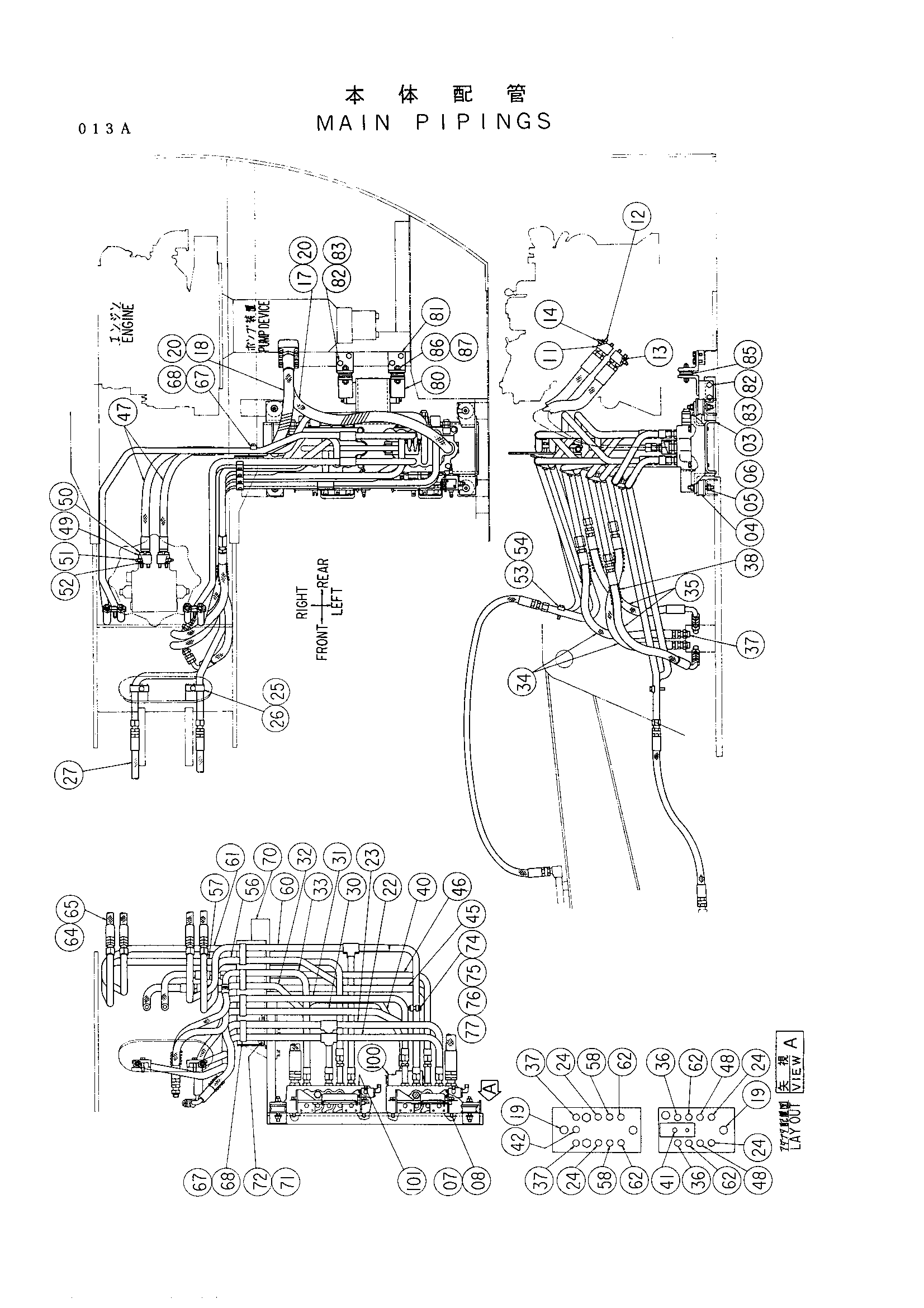

Заводская схема «Основные гидролинии» для HITACHI UH033SS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	7016369	Кронштейн	1
04	4158617	Резиновая подушка	4
05	M660012	U-образная гайка	8
06	4086891	Шайба	8
07	J901065	Болт	6
08	A590910	Пружинная шайба	6
11	3032971	Фланец	2
12	M341045	Болт с внутренним шестигранником	8
13	A811035	Уплотнительное кольцо	2
14	94-2022	Пробка	2
17	4159796	Шланг	1
18	4142470	Шланг	1
19	4042033	Адаптер	2
20	4044420	Защитный кожух	3
22	7015327	Трубка	1
23	7015328	Трубка	1
24	4042032	Адаптер	4
25	4053594	Хомут трубки	2
26	J901045	Болт	2
27	4061027	Шланг	2
28	4121859	Ленточный зажим	2
30	8034242	Трубка	1
31	8034241	Трубка	1
32	8034240	Трубка	1
33	8034239	Трубка	1
34	4061070	Шланг	2
35	4113202	Шланг	2
36	4139971	Адаптер	2
37	4042032	Адаптер	6
38	4055173	Защитный кожух	4
40	8031982	Трубка	1
41	4042031	Адаптер	1
42	4159158	Адаптер	1
45	7016342	Трубка	1
46	7016343	Трубка	1
47	4147024	Шланг	2
48	4139971	Адаптер	2
49	3026364	Фланец	2
50	M341045	Болт с внутренним шестигранником	8
51	94-2022	Пробка	2
52	A811030	Уплотнительное кольцо	2
53	4053593	Хомут трубки	1
54	J901045	Болт	1
56	7015363	Трубка	1
57	7016341	Трубка	1
58	4139971	Адаптер	2
60	7015364	Трубка	1
61	7016340	Трубка	1
62	4042032	Адаптер	4
64	4055301	Шланг	4
65	4044420	Защитный кожух	4
67	4053593	Хомут трубки	5
68	J901045	Болт	5
70	8034303	Кронштейн	1
71	J901230	Болт	2
72	A590912	Пружинная шайба	2
74	4053593	Хомут трубки	2
75	J901045	Болт	1
76	J950010	Гайка	1
77	A590910	Пружинная шайба	1
80	8030345	Кронштейн	2
81	4182510	Кронштейн	2
82	J901025	Болт	8
83	A590910	Пружинная шайба	8
85	4163270	Резиновая подушка	2
86	4114402	Шайба	4
87	M660010	U-образная гайка	4
89	4055312	Зажим	2
100	4168642	Гидрораспределитель	1
101	4168641	Гидрораспределитель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH033SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
