Кабина группа — HITACHI UH033SS

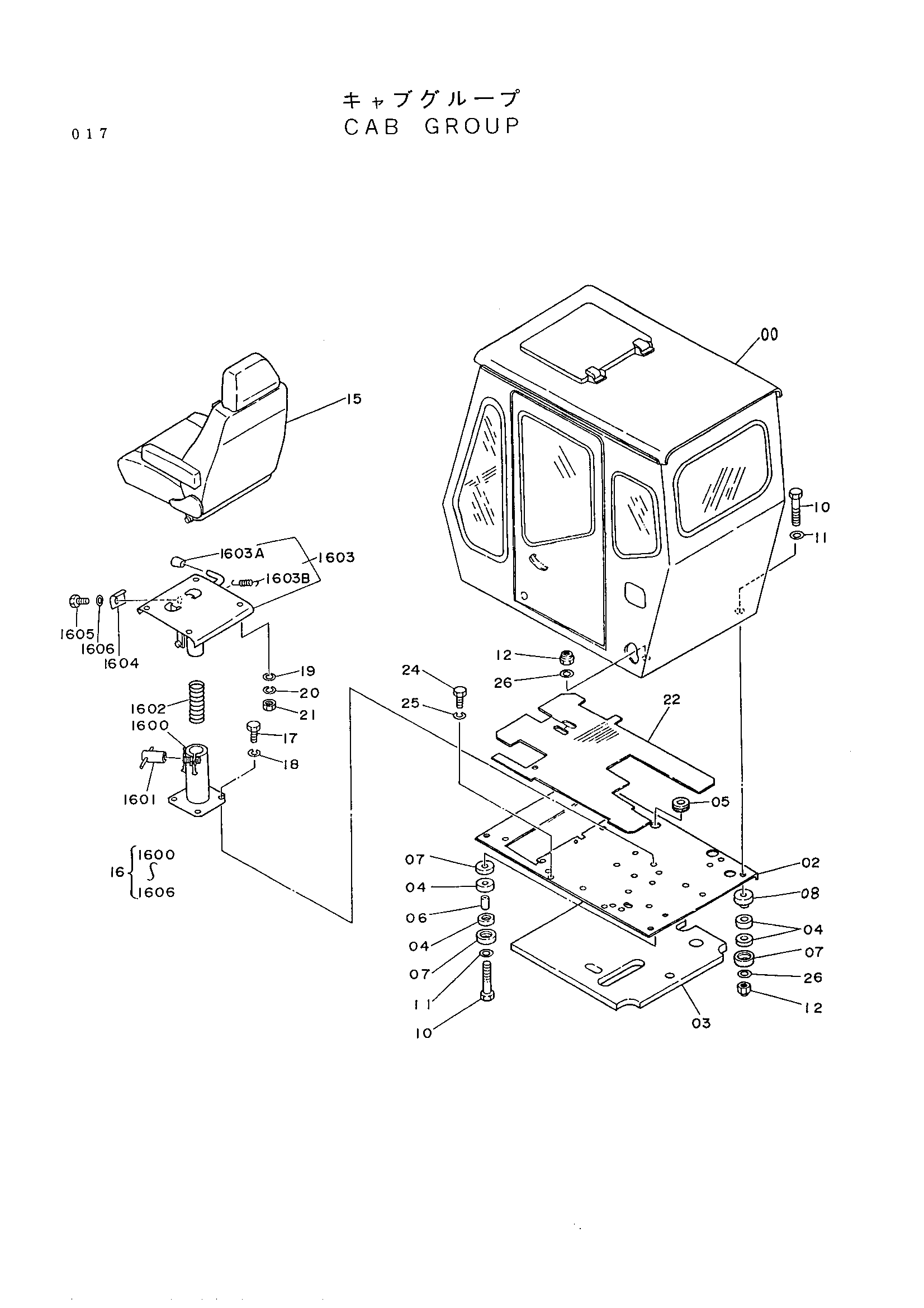

Заводская схема «Кабина группа» для HITACHI UH033SS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4157877 | Кабина | 1 |
| 02 | 7015317 | Пластина | 1 |
| 03 | 3031129 | Стекловата | 1 |
| 04 | 4149808 | Резиновая прокладка | 8 |
| 05 | 4509404 | Резиновая втулка | 2 |
| 06 | 4149807 | Проставка | 3 |
| 07 | 4053316 | Ограничитель | 7 |
| 08 | 9718776 | Ограничитель | 1 |
| 10 | 4140961 | Болт | 4 |
| 11 | 4114405 | Шайба | 8 |
| 12 | M660016 | U-образная гайка | 4 |
| 15 | 4142388 | Сиденье | 1 |
| 16 | 4150701 | Стойка в сборе | 1 |
| 1600 | 2019782 | Стойка | 1 |
| 1601 | 3030269 | Рукоятка | 1 |
| 1602 | 3030270 | Пружина | 1 |
| 1603 | 2019783 | Опора | 1 |
| 1603A | 3030267 | Рукоятка | 1 |
| 1603B | 3030268 | Пружина | 1 |
| 1604 | 3030271 | Ограничитель | 1 |
| 1605 | J900816 | Болт | 1 |
| 1606 | A590108 | Шайба | 1 |
| 17 | J901020 | Болт | 4 |
| 18 | A590910 | Пружинная шайба | 4 |
| 19 | A590108 | Шайба | 4 |
| 20 | A590908 | Пружинная шайба | 4 |
| 21 | M500807 | Гайка | 4 |
| 22 | 2019535 | Коврик пола | 1 |
| 24 | J901025 | Болт | 5 |
| 25 | A590910 | Пружинная шайба | 5 |
| 26 | 4114405 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
