Смещаемый гидроцилиндр — HITACHI UH033SR

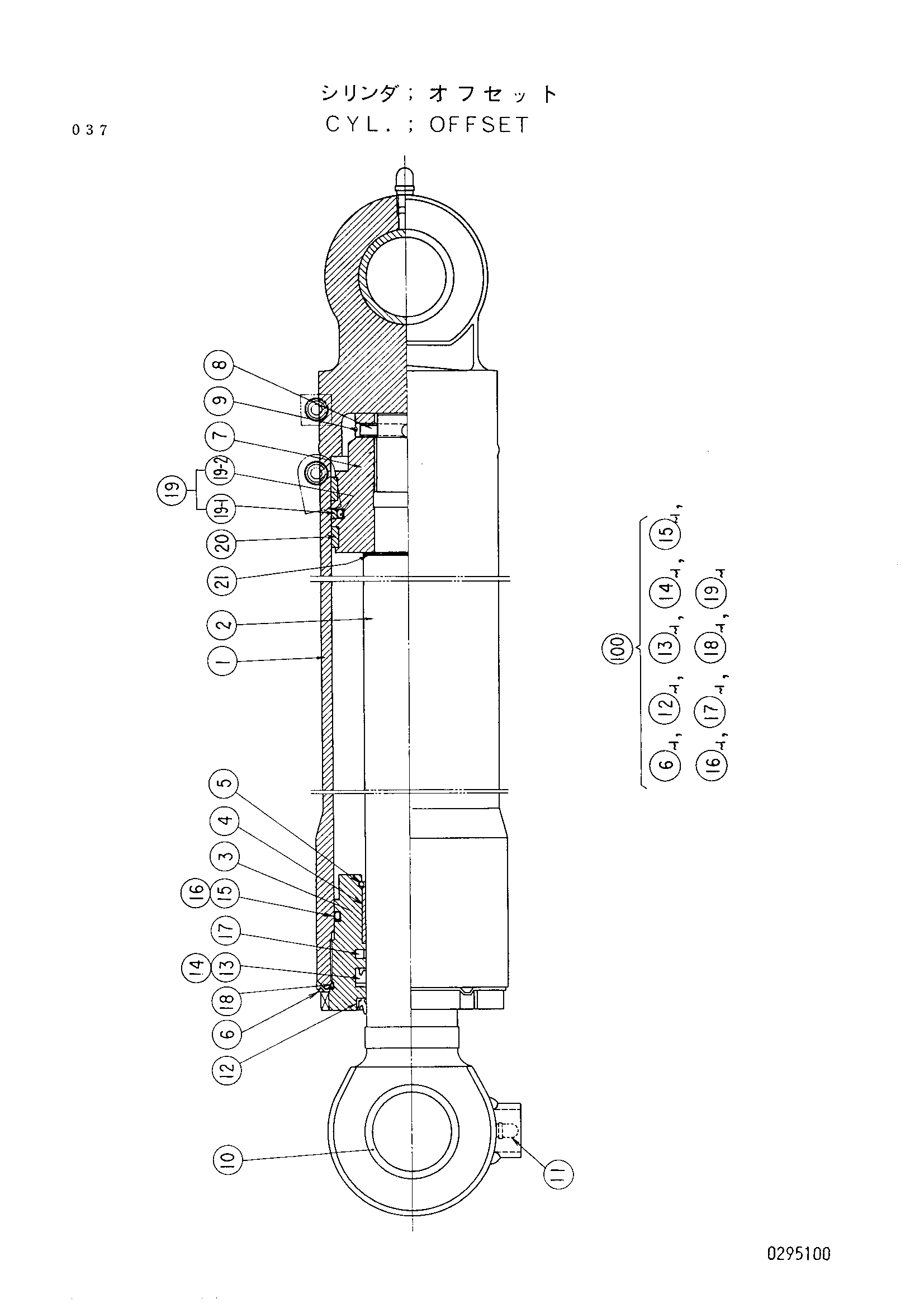

Заводская схема «Смещаемый гидроцилиндр» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3033869 | Гидроцилиндр. смещаемый | 1 | |
| 1 | 0295101 | Труба гидроцилиндра | 1 |
| 2 | 0295102 | Шток поршня | 1 |
| 3 | 0257803 | Головка гидроцилиндра | 1 |
| 4 | 988670 | Втулка | 1 |
| 5 | 0225704 | Кольцо ретаинин | 1 |
| 6 | 0174517 | Стопорная шайба | 1 |
| 7 | 0257807 | Поршень | 1 |
| 8 | 0225605 | Палец | 1 |
| 9 | 0225606 | Кольцо ретаинин | 1 |
| 10 | 0159410 | Втулка | 2 |
| 11 | 0159411 | Штуцер | 2 |
| 12 | 0225710 | Грязесъёмное кольцо | 1 |
| 13 | 0225711 | Кольцо U | 1 |
| 14 | 0225712 | Опорное кольцо | 1 |
| 15 | 4070046 | Уплотнительное кольцо | 1 |
| 16 | 4513525 | Опорное кольцо | 1 |
| 17 | 0225714 | Кольцо | 1 |
| 18 | 4095999 | Уплотнительное кольцо | 1 |
| 19 | 0240915 | Уплотнительное кольцо | 1 |
| 20 | 0240916 | Кольцо | 2 |
| 21 | 0240805 | Регулировочная шайба | 1 |
| 100 | 4172643 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
