Управление двигателем — HITACHI UH033SR

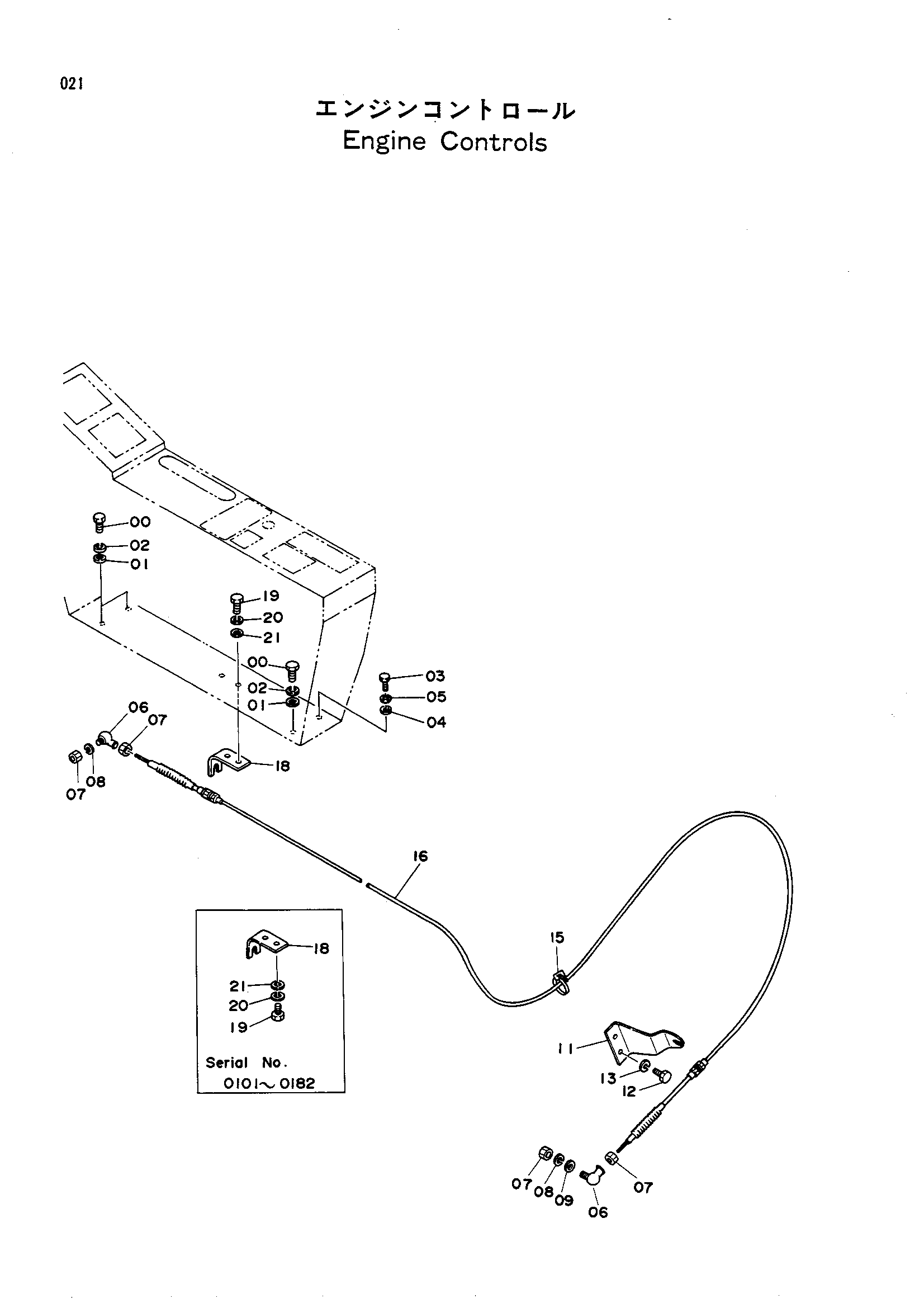

Заводская схема «Управление двигателем» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J901025 | Болт | 3 |
| 01 | A590110 | Шайба | 3 |
| 02 | A590910 | Пружинная шайба | 3 |
| 03 | J901025 | Болт | 1 |
| 04 | A590110 | Шайба | 1 |
| 05 | A590910 | Пружинная шайба | 1 |
| 06 | 4056016 | Шарнир | 2 |
| 07 | M500504 | Гайка | 4 |
| 08 | A590905 | Пружинная шайба | 2 |
| 09 | A590105 | Шайба | 1 |
| 11 | 4170085 | Кронштейн | 1 |
| 12 | J900825 | Болт | 2 |
| 13 | A590908 | Пружинная шайба | 2 |
| 15 | 4055312 | Зажим | 3 |
| 16 | 4188261 | Трос управления | 1 |
| 18 | 4188183 | Кронштейн | 1 |
| 18 | 4197366 | Кронштейн | 1 |
| 19 | J901025 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | A590110 | Шайба | 2 |
| 21 | J217083 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
