Крышка (1) — HITACHI UH033SR

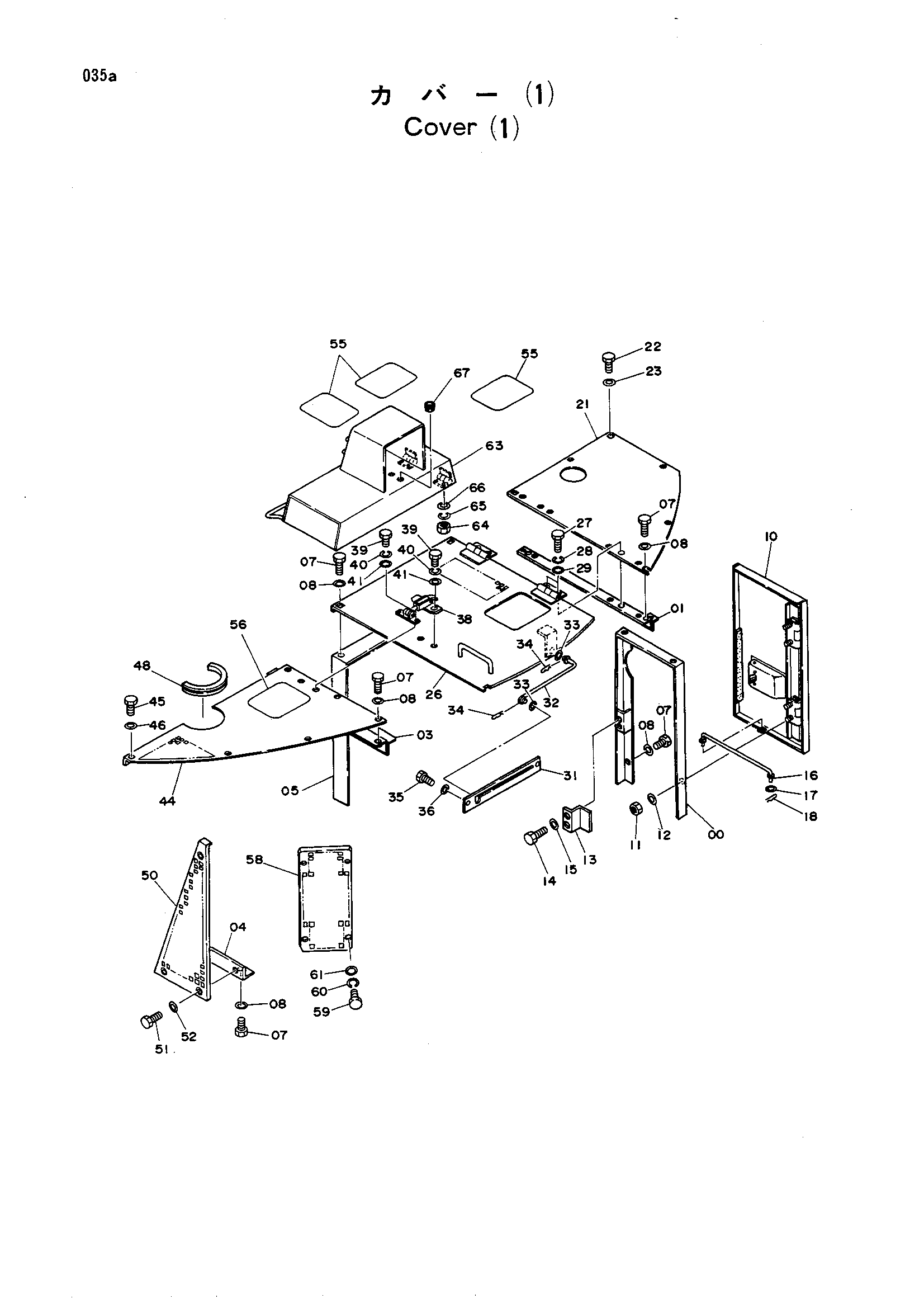

Заводская схема «Крышка (1)» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035440 | Опора | 1 |
| 01 | 9725206 | Опора | 1 |
| 03 | 8035442 | Опора | 1 |
| 04 | 9725211 | Кронштейн | 1 |
| 05 | 8035444 | Опора | 1 |
| 07 | J901225 | Болт | 10 |
| 08 | A590112 | Шайба | 10 |
| 10 | 7016898 | Дверь | 1 |
| 11 | J950012 | Гайка | 4 |
| 12 | A590112 | Шайба | 4 |
| 13 | 4122801 | Ограничитель | 1 |
| 14 | J901225 | Болт | 2 |
| 15 | A590112 | Шайба | 2 |
| 16 | 9725207 | Стойка | 1 |
| 17 | A590112 | Шайба | 1 |
| 18 | 4022699 | Стопорный палец | 1 |
| 21 | 2022718 | Крышка | 1 |
| 22 | J901225 | Болт | 6 |
| 23 | A590112 | Шайба | 6 |
| 26 | 6007802 | Крышка двигатель | 1 |
| 27 | J901230 | Болт | 4 |
| 28 | A590112 | Шайба | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 31 | 4159492 | Пластина | 1 |
| 32 | 9720341 | Стойка | 1 |
| 33 | A590112 | Шайба | 2 |
| 34 | 4022699 | Стопорный палец | 2 |
| 35 | J901020 | Болт | 2 |
| 36 | A590110 | Шайба | 2 |
| 38 | 4113712 | Защёлка | 1 |
| 39 | J900816 | Болт | 4 |
| 40 | A590908 | Пружинная шайба | 4 |
| 41 | A590108 | Шайба | 4 |
| 44 | 8035443 | Крышка | 1 |
| 45 | J901225 | Болт | 10 |
| 46 | A590112 | Шайба | 10 |
| 48 | 4172945 | Резиновая втулка | 1 |
| 50 | 7016899 | Крышка | 1 |
| 51 | J901225 | Болт | 3 |
| 52 | A590112 | Шайба | 3 |
| 55 | 4121128 | Лента | 3 |
| 56 | 4121128 | Лента | 1 |
| 58 | 8035021 | Крышка | 1 |
| 59 | M341016 | Болт | 4 |
| 60 | A590910 | Пружинная шайба | 4 |
| 61 | A590110 | Шайба | 4 |
| 63 | 6007812 | Крышка | 1 |
| 64 | M500605 | Гайка | 4 |
| 65 | A590906 | Пружинная шайба | 4 |
| 66 | A590106 | Плоская шайба | 4 |
| 67 | 445100 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
