Педаль <смещаемый стрела> — HITACHI UH033SR

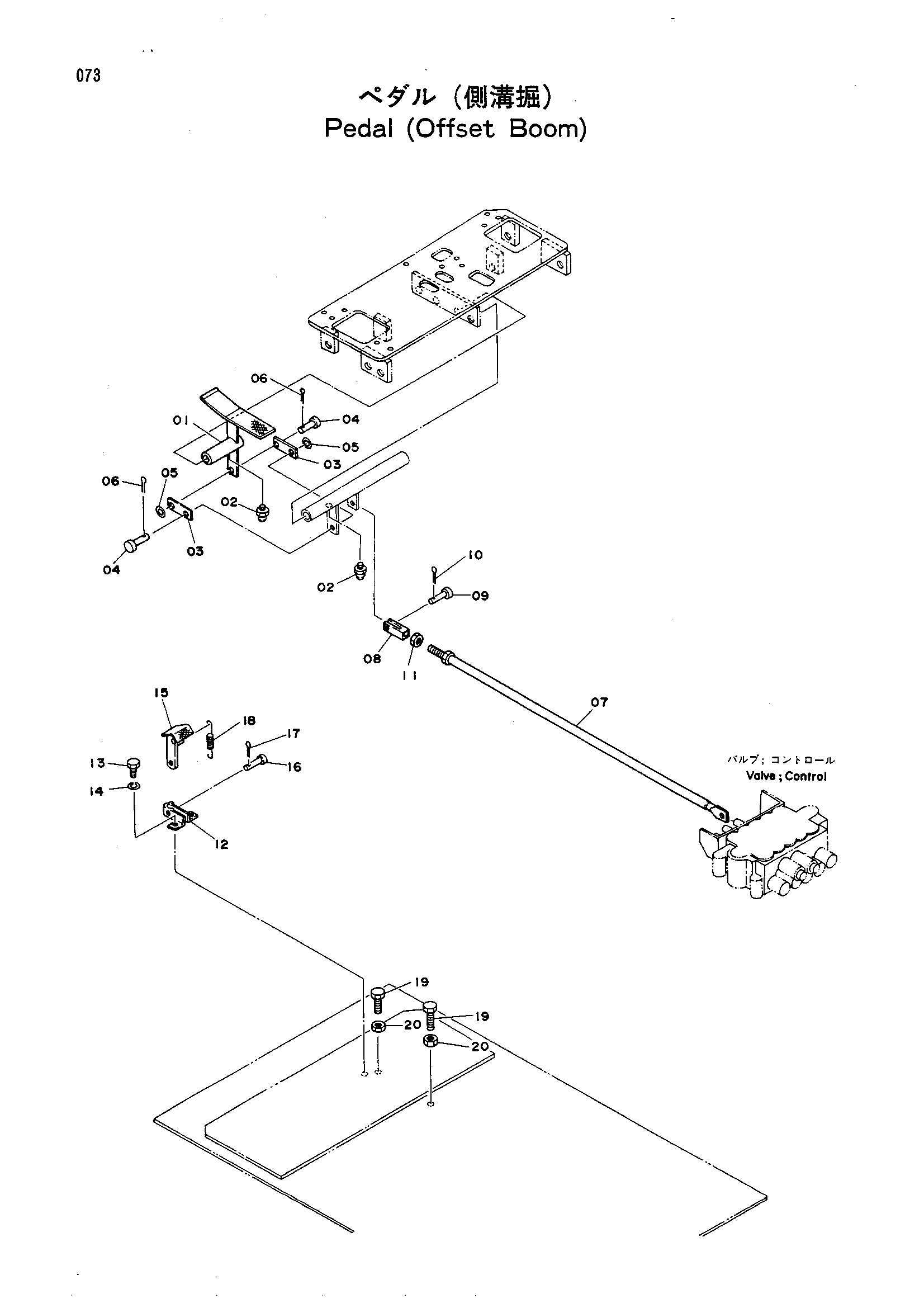

Заводская схема «Педаль <смещаемый стрела>» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9062666 | Педаль | 1 |
| 02 | J75481 | Штуцер | 2 |
| 03 | 9724984 | Пластина (1=2 деталь) | 1 |
| 04 | A741026 | Палец | 2 |
| 05 | A590110 | Шайба | 2 |
| 06 | A763016 | Шплинт | 2 |
| 07 | 9724994 | Шток | 1 |
| 08 | M981055 | Концевой вилка | 1 |
| 09 | A741026 | Палец | 1 |
| 10 | A763016 | Шплинт | 1 |
| 11 | J952010 | Гайка | 1 |
| 12 | 8027060 | Кронштейн | 1 |
| 13 | J901016 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | 9718654 | Кронштейн | 1 |
| 16 | A741026 | Палец | 1 |
| 17 | A763016 | Шплинт | 1 |
| 18 | 4149125 | Пружина | 1 |
| 19 | M261050 | Болт | 2 |
| 20 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
