Управление короб — HITACHI UH033SR

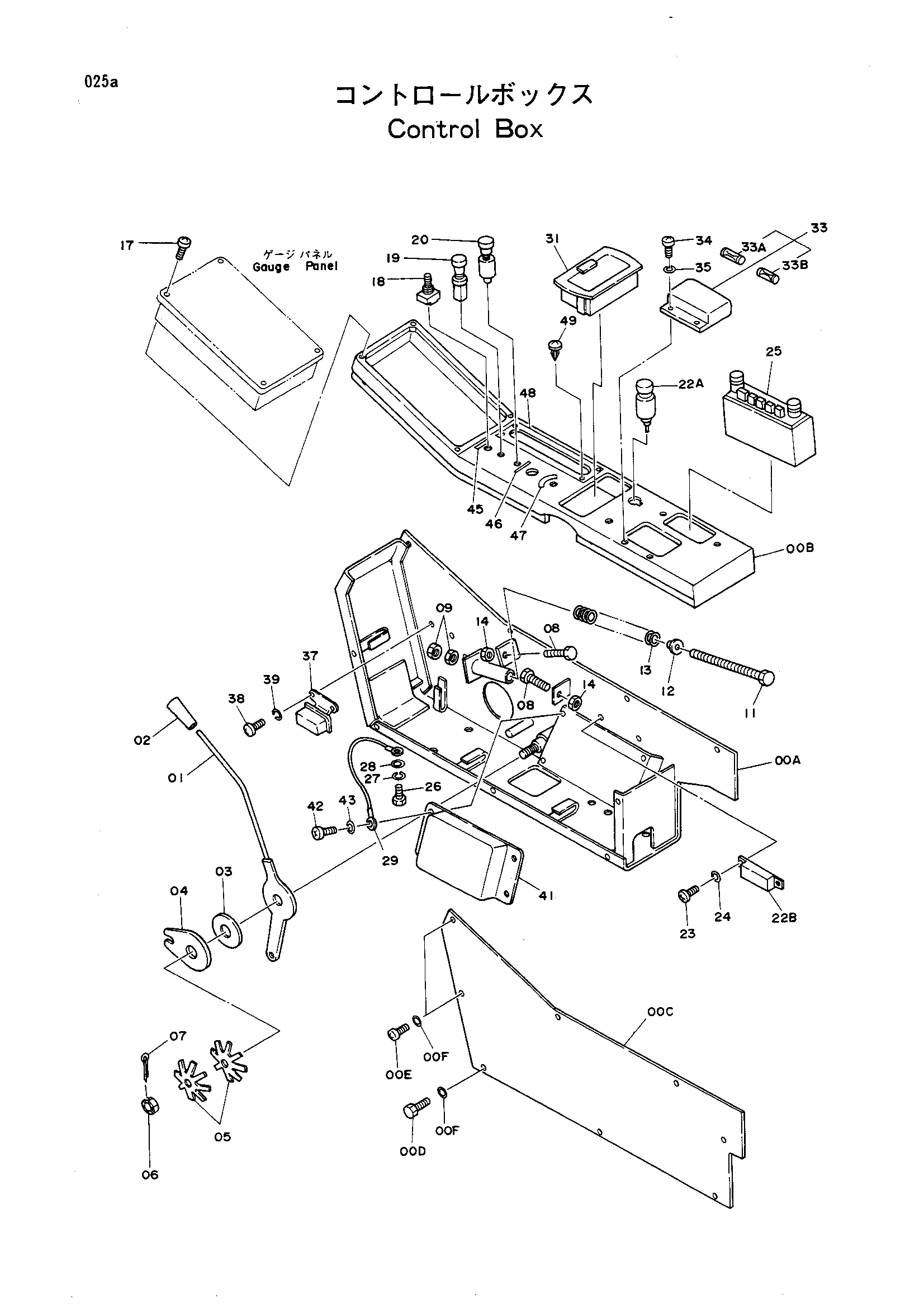

Заводская схема «Управление короб» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6007787 | Стойка | 1 |
| 00A-F | 9067224 | Метер-боард в сборе | 1 |
| 00B | 6007367 замена: 6007917 | Панель | 1 |
| 00B | 6007917 | Панель | 1 |
| 00C | 2022685 | Крышка | 1 |
| 00D | J900610 | Болт | 10 |
| 00E | 4154936 | Винт | 2 |
| 00F | 4144838 | Шайба | 12 |
| 01 | 8035367 | Рычаг | 1 |
| 02 | 4122424 | Рукоятка | 1 |
| 03 | 428770 | Диск | 1 |
| 04 | 4053155 | Пластина | 1 |
| 05 | 4502974 | Пружина флусх | 2 |
| 06 | M631619 | Корончатая гайка | 1 |
| 07 | A764032 | Шплинт | 1 |
| 08 | M261065 | Болт | 2 |
| 09 | J950010 | Гайка | 2 |
| 11 | M261004 | Болт | 1 |
| 12 | 4166599 | Держатель пружина | 1 |
| 13 | 4167535 | Пружина | 1 |
| 14 | J950010 | Гайка | 2 |
| 17 | 4129422 | Винт | 4 |
| 18 | 4129271 | Выключатель пусхбут.. | 1 |
| 19 | 4110106 | Выключатель | 1 |
| 20 | 4009556 | Выключатель | 1 |
| 22A | 4115361 | Лигхтер | 1 |
| 22A-B | 4115360 | Лигхтер в сборе | 1 |
| 22B | 4115362 | Резистор | 1 |
| 23 | M430308 | Винт | 2 |
| 24 | A590903 | Пружинная шайба | 2 |
| 25 | 4043976 | Радио | 1 |
| 26 | M430510 | Винт | 1 |
| 27 | A590905 | Пружинная шайба | 1 |
| 28 | A590105 | Шайба | 1 |
| 29 | 4146992 | Провод электрический | 1 |
| 31 | 4110102 | Асхтрай | 1 |
| 33 | 4123095 | Короб предохранитель | 1 |
| 33A | 4127780 | Предохранитель (30A) | 1 |
| 33B | 4127781 | Предохранитель (15A) | 7 |
| 34 | J850616 | Винт | 2 |
| 35 | J250006 | Плоская шайба | 2 |
| 37 | 4505392 | Реле | 1 |
| 38 | M430610 | Винт | 2 |
| 39 | A590906 | Пружинная шайба | 2 |
| 41 | 4129244 | Блок управление | 1 |
| 42 | M430610 | Винт | 4 |
| 43 | A590906 | Пружинная шайба | 4 |
| 45 | 4144923 | Информационная табличка(буззер остановка) | 1 |
| 46 | 4146720 | Информационная табличка(отопитель сйгнал) | 1 |
| 47 | 4146721 | Информационная табличка(стартер выключатель) | 1 |
| 48 | 3033185 | Информационная табличка(кханге OF моде) | 1 |
| 49 | 4177660 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
