Ходовой трансмиссия — HITACHI UH033SR

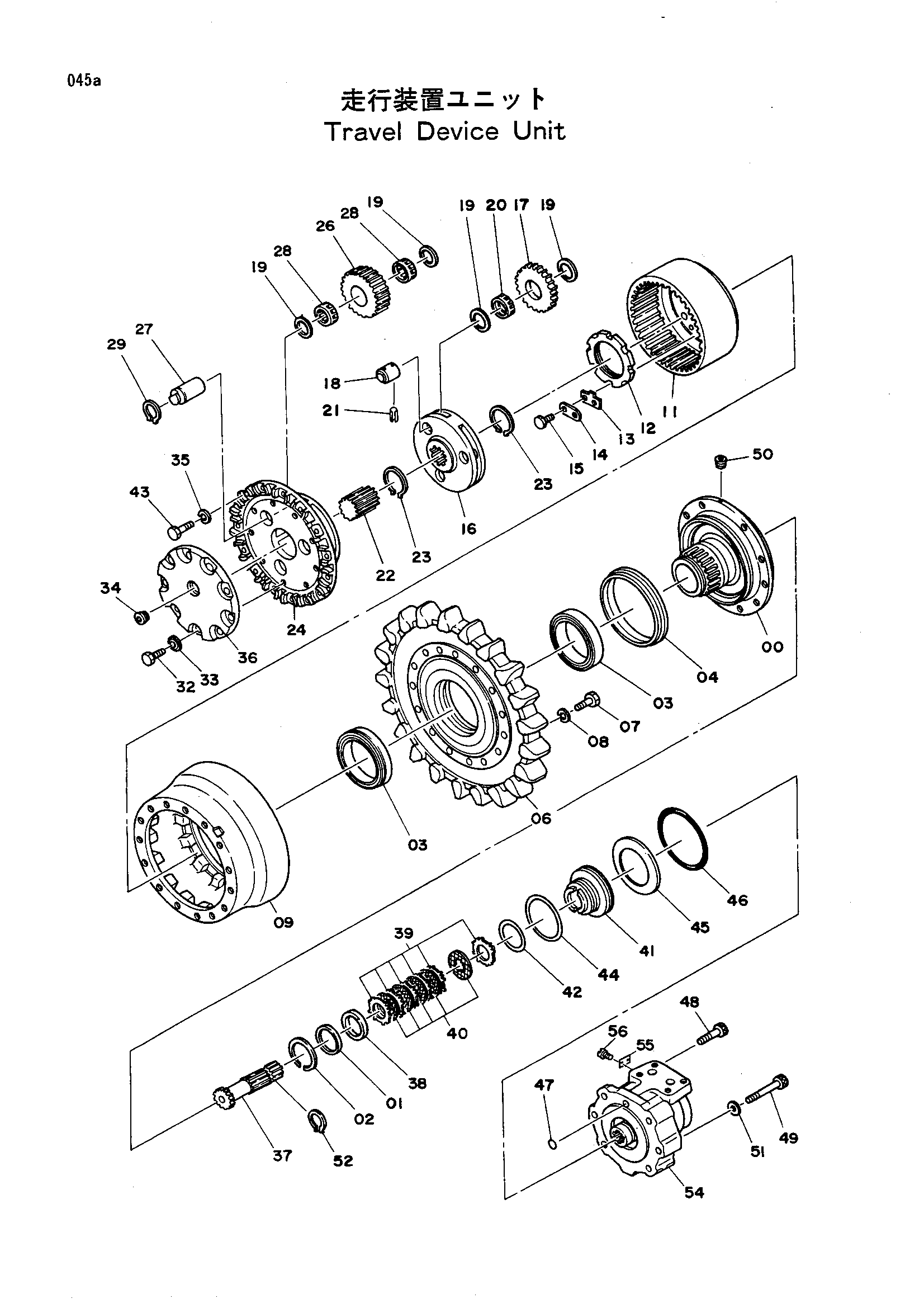

Заводская схема «Ходовой трансмиссия» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9047539	Бортовой редуктор блок	2
00	1004752	Хоугинг	1
01	4092443	Проставка	1
02	991726	Стопорное кольцо	1
03	4082328	Подшипник. каток	2
04	4092483	Комплект уплотнений	1
06	1005989	Звёздочка	1
07	J931645	Болт	12
08	A590916	Пружинная шайба	12
09	1007125	Барабан	1
11	2010920	Коронная шестерня	1
12	3013331	Гайка	1
13	4092709	Пластина	1
14	4092482	Стопорная пластина	1
15	M111016	Болт	2
16	2010921	Водило	1
17	3015556	Планетарная шестерня	3
18	4092422	Палец	3
19	4092485	Упорная пластина	12
20	4092420	Игольчатый подшипник	3
21	4082632	Пружинный штифт	3
22	3015555	Солнечная шестерня	1
23	960323	Стопорное кольцо	2
24	1007124	Водило	1
26	3015557	Планетарная шестерня	3
27	4092421	Палец	3
28	4092417	Игольчатый подшипник	6
29	991342	Стопорное кольцо	3
32	M211222	Болт	6
33	4065034	Уплотнительная шайба	6
34	94-2014	Пробка	1
35	A590912	Пружинная шайба	12
36	2017451	Крышка	1
37	2010922	Вал проп.	1
38	4092444	Проставка	1
39	3015616	Пластина	6
40	3015615	Пластина фрикционный	5
41	3018788	Поршень	1
42	4092712	Уплотнительное кольцо	1
43	M221232	Болт	12
44	4092713	Уплотнительное кольцо	1
45	3017067	Пружина диск	1
46	4092711	Уплотнительное кольцо	1
47	957366	Уплотнительное кольцо	1
48	M351271	Болт с внутренним шестигранником	2
49	M351200	Болт	4
50	4504507	Пробка	1
51	4092966	Плоская шайба	6
52	929231	Кольцо	1
54	9047672	Гидромотор	1
55	3025461	Информационная табличка	1
56	M492564	Приводной винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
