Основные гидролинии — HITACHI UH033SR

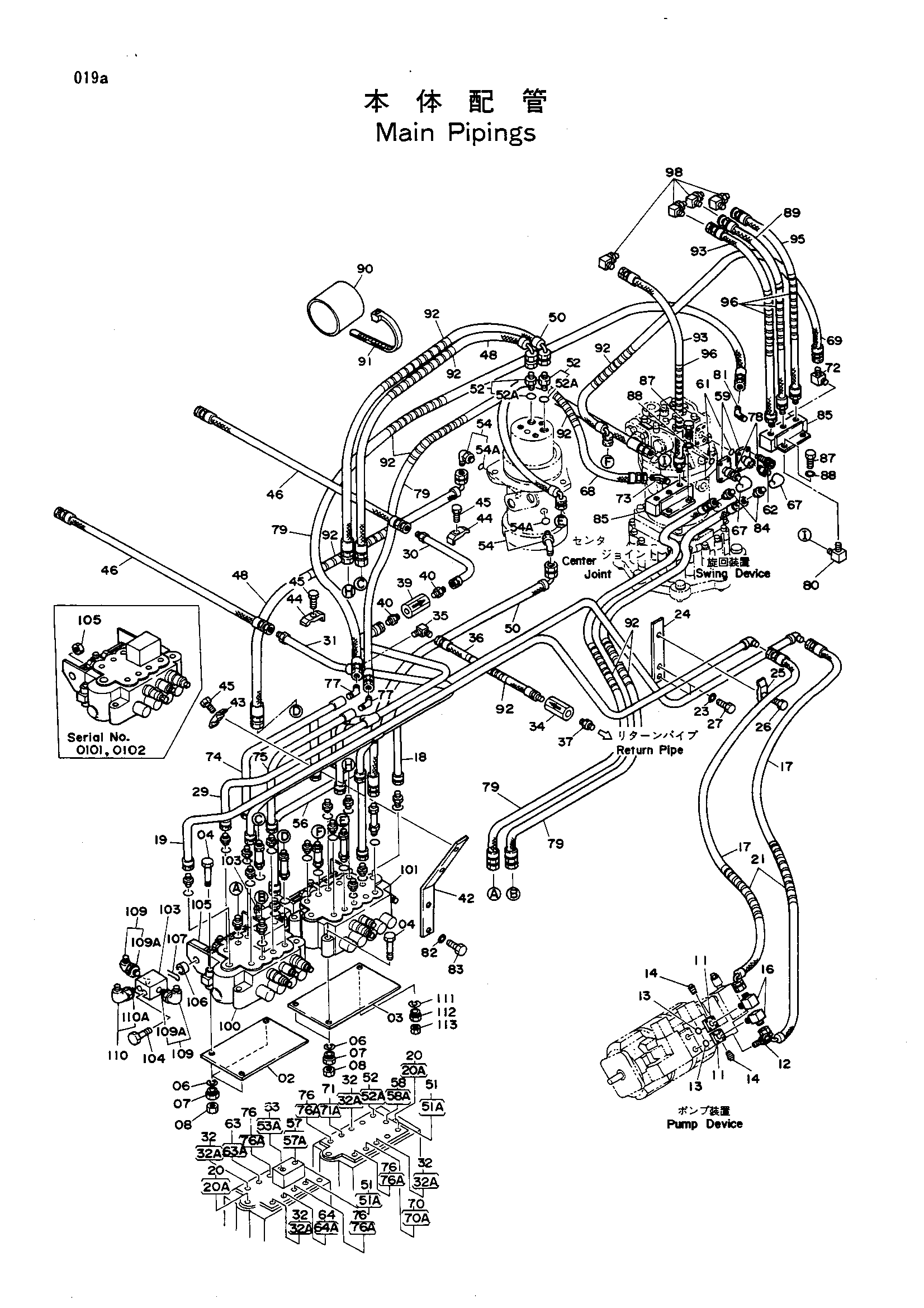

Заводская схема «Основные гидролинии» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4171110	Резиновая прокладка	1
03	4171111	Резиновая прокладка	1
04	J901075	Болт	6
06	A590110	Шайба	5
07	M660010	U-образная гайка	5
08	J950010	Гайка	5
11	3032971	Фланец	2
12	M341045	Болт с внутренним шестигранником	8
13	A811035	Уплотнительное кольцо	2
14	94-2022	Пробка	2
16	94-1404	Угловой штуцер	2
17	4091587	Шланг	2
18	7016718	Трубка	1
19	7016719	Трубка	1
20	4042033	Адаптер	2
20A	4506424	Уплотнительное кольцо	1
21	4044420	Защитный кожух	2
23	A590112	Шайба	2
24	4186635	Кронштейн	1
25	4053596	Хомут трубки	1
26	J901245	Болт	1
27	J901230	Болт	2
29	7016716	Трубка	1
30	9724866	Трубка	1
31	7016717	Трубка	1
32	4042032	Адаптер	4
32A	4506418	Уплотнительное кольцо	1
34	9034570	Обратный клапан	1
35	94-1403	Угловой штуцер	1
36	4092642	Шланг	1
37	94-1703	Адаптер	1
39	4070095	Обратный клапан	1
40	4069038	Адаптер	2
42	4186634	Кронштейн	1
43	4053593	Хомут трубки	1
44	4053594	Хомут трубки	2
45	J901045	Болт	3
46	4159516	Шланг	2
48	4184868	Шланг	2
50	4184866	Шланг	2
51	4139971	Адаптер	2
51A	4506418	Уплотнительное кольцо	1
52	4042032	Адаптер	3
52A	4506418	Уплотнительное кольцо	1
53	4152652	Адаптер	1
53A	4506418	Уплотнительное кольцо	1
54	4037760	Угловой штуцер	2
54A	4506418	Уплотнительное кольцо	1
56	9724878	Трубка	1
57	4042031	Адаптер	1
57A	4509180	Уплотнительное кольцо	1
58	4159158	Адаптер	1
58A	4506418	Уплотнительное кольцо	1
59	4173756	Фланец	2
61	A811030	Уплотнительное кольцо	2
62	M341036	Болт с внутренним шестигранником	8
63	4139971	Адаптер	1
63A	4506418	Уплотнительное кольцо	1
64	4042032	Адаптер	1
64A	4506418	Уплотнительное кольцо	1
67	94-0617	Угловой штуцер	2
68	4184868	Шланг	1
69	4184869	Шланг	1
70	4139971	Адаптер	1
70A	4506418	Уплотнительное кольцо	1
71	4042032	Адаптер	1
71A	4506418	Уплотнительное кольцо	1
72	94-1403	Угловой штуцер	1
73	94-1503	Угловой штуцер	1
74	8035033	Трубка	1
75	8035034	Трубка	1
76	4042032	Адаптер	4
76A	4506418	Уплотнительное кольцо	1
77	94-1503	Угловой штуцер	2
78	94-1703	Адаптер	2
79	4156469	Шланг	4
80	94-1403	Угловой штуцер	1
81	94-1503	Угловой штуцер	1
82	A590112	Шайба	2
83	J901230	Болт	2
84	94-1303	Адаптер	2
85	8035035	Блок	2
87	J901016	Болт	4
88	A590110	Шайба	4
89	4190201	Шланг	1
90	4186679	Резиновая втулка	1
91	4121859	Ленточный зажим	2
92	4044420	Защитный кожух	14
93	4159778	Шланг	2
95	4055119	Шланг	1
96	4053608	Защитный кожух	4
98	4187287	Соединение свивел	4
100	4168642	Гидрораспределитель	1
101	4168641	Гидрораспределитель	1
103	4135337 замена: 4201720	Клапан выключатель	2
103	4201720	Клапан выключатель	2
104	M340656	Болт с внутренним шестигранником	4
105	4175785	Седло винта	2
105	M500605 замена: 4175785	Гайка	4
106	4134871	Ролик	2
107	A762013	Шплинт	2
109	4112300	Угловой штуцер	4
109A	957366	Уплотнительное кольцо	1
110	4133249	Угловой штуцер	2
110A	957366	Уплотнительное кольцо	1
111	A590110	Шайба	1
112	M660010	U-образная гайка	1
113	J950010	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
