Топливный бак — HITACHI UH033SR

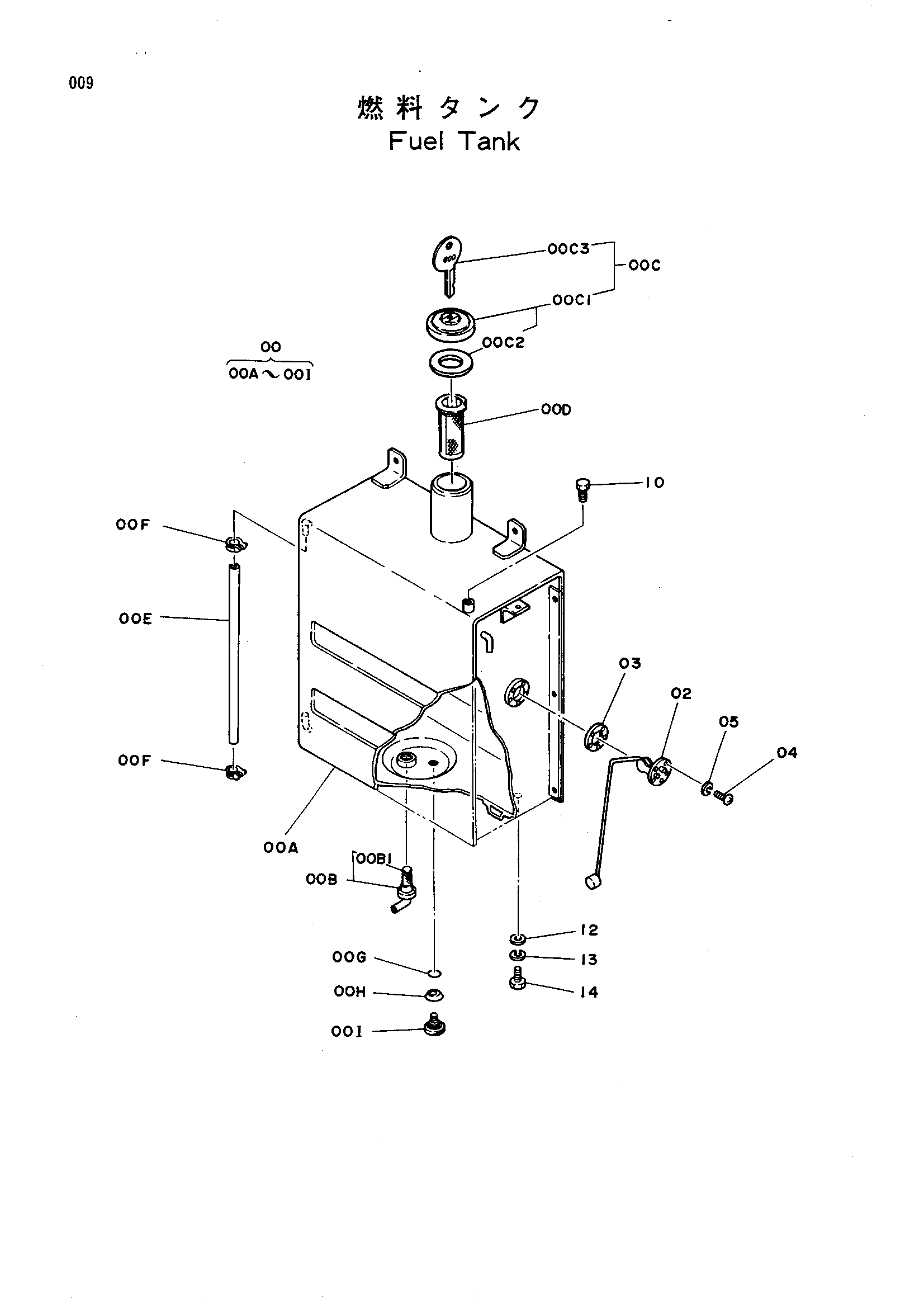

Заводская схема «Топливный бак» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9066953 | Бак топливный в сборе | 1 |
| 00A | 6007745 | Топливный бак | 1 |
| 00B | 4165868 замена: 4194154 | Всасывающий фильтр | 1 |
| 00B | 4194154 | Всасывающий фильтр | 1 |
| 00B1 | 4194155 | Фильтр | 1 |
| 00C | 4172179 | Колпачок (с шпонка) | 1 |
| 00C1 | 4168822 | Колпачок (NO.600) | 1 |
| 00C2 | 4168820 | Манжета резиновый | 1 |
| 00C3 | 971306 | Шпонка (NO.600) | 1 |
| 00D | 4121496 | Фильтр | 1 |
| 00E | 4121444 | Виниловый шланг | 1 |
| 00F | 4121442 | Хомут шланга | 2 |
| 00G | 954495 | Уплотнительное кольцо | 1 |
| 00H | 453143 | Манжета резиновый | 1 |
| 00I | 453142 | Пробка дренажный | 1 |
| 02 | 4129138 | Поплавок | 1 |
| 03 | 4504289 | Манжета | 1 |
| 04 | M430510 | Винт | 5 |
| 05 | A590905 | Пружинная шайба | 5 |
| 10 | J901216 | Болт | 1 |
| 12 | A590116 | Шайба | 4 |
| 13 | A590916 | Пружинная шайба | 4 |
| 14 | J901630 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
