Кабина группа — HITACHI UH033SR

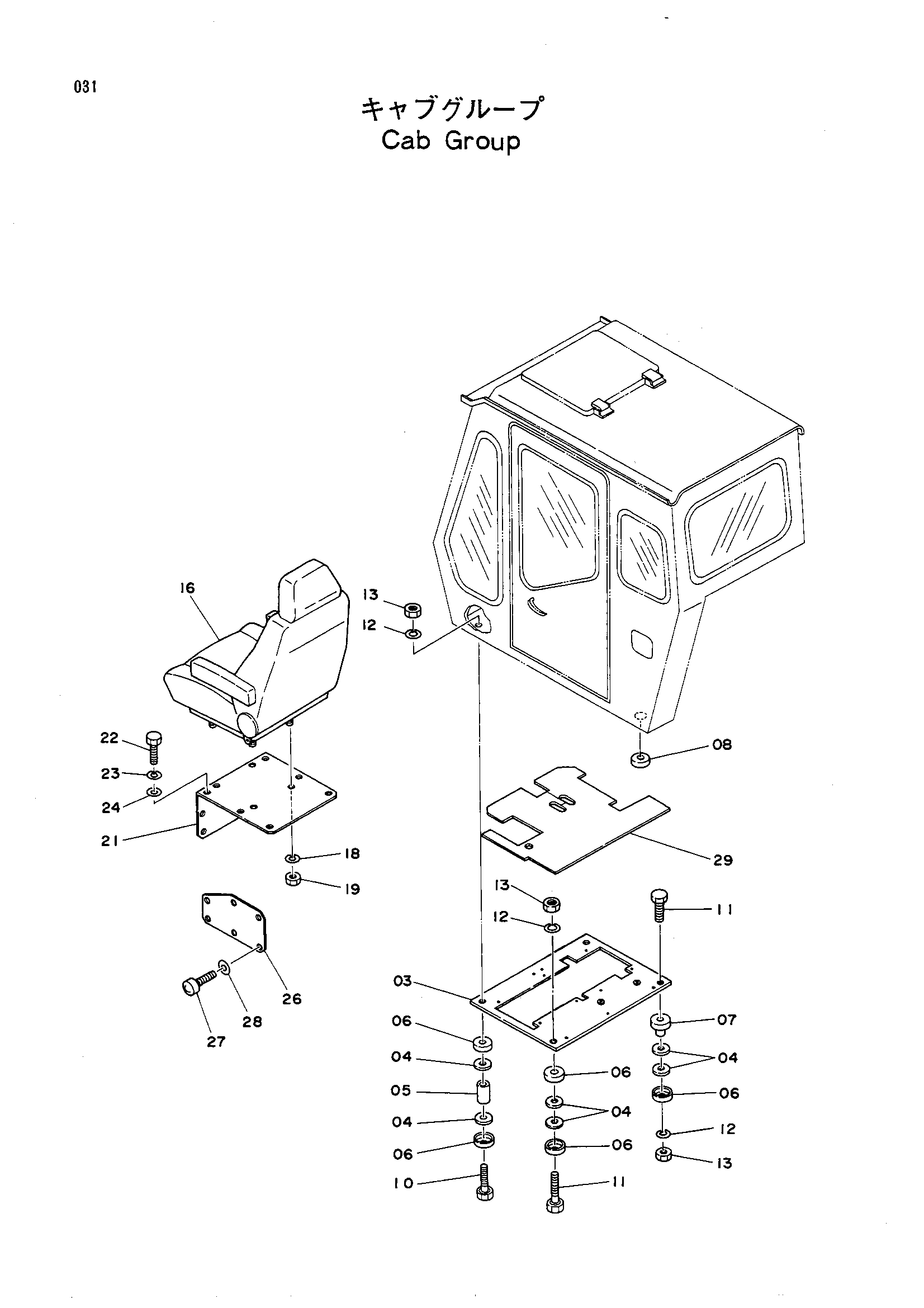

Заводская схема «Кабина группа» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 7016761 | Пластина | 1 |
| 04 | 4149808 | Резиновая прокладка | 12 |
| 05 | 4149807 | Проставка | 4 |
| 06 | 4053316 | Ограничитель | 10 |
| 07 | 9718776 | Ограничитель | 2 |
| 08 | 4191328 | Проставка | 1 |
| 10 | 4140961 | Болт | 4 |
| 11 | J901600 | Болт | 2 |
| 12 | 4114405 | Шайба | 12 |
| 13 | M660016 | U-образная гайка | 6 |
| 16 | 4173757 | Сиденье | 1 |
| 18 | A590908 | Пружинная шайба | 4 |
| 19 | M500807 | Гайка | 4 |
| 21 | 2022694 | Крышка | 1 |
| 22 | J901025 | Болт | 11 |
| 23 | A590910 | Пружинная шайба | 11 |
| 24 | A590110 | Шайба | 11 |
| 26 | 3035333 | Крышка | 1 |
| 26 | 3036175 | Крышка | 1 |
| 27 | J901016 | Болт | 6 |
| 27 | M430616 | Болт | 6 |
| 28 | 4144838 | Шайба | 6 |
| 28 | A590110 | Шайба | 6 |
| 29 | 3035786 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
