Крышка (2) — HITACHI UH033SR

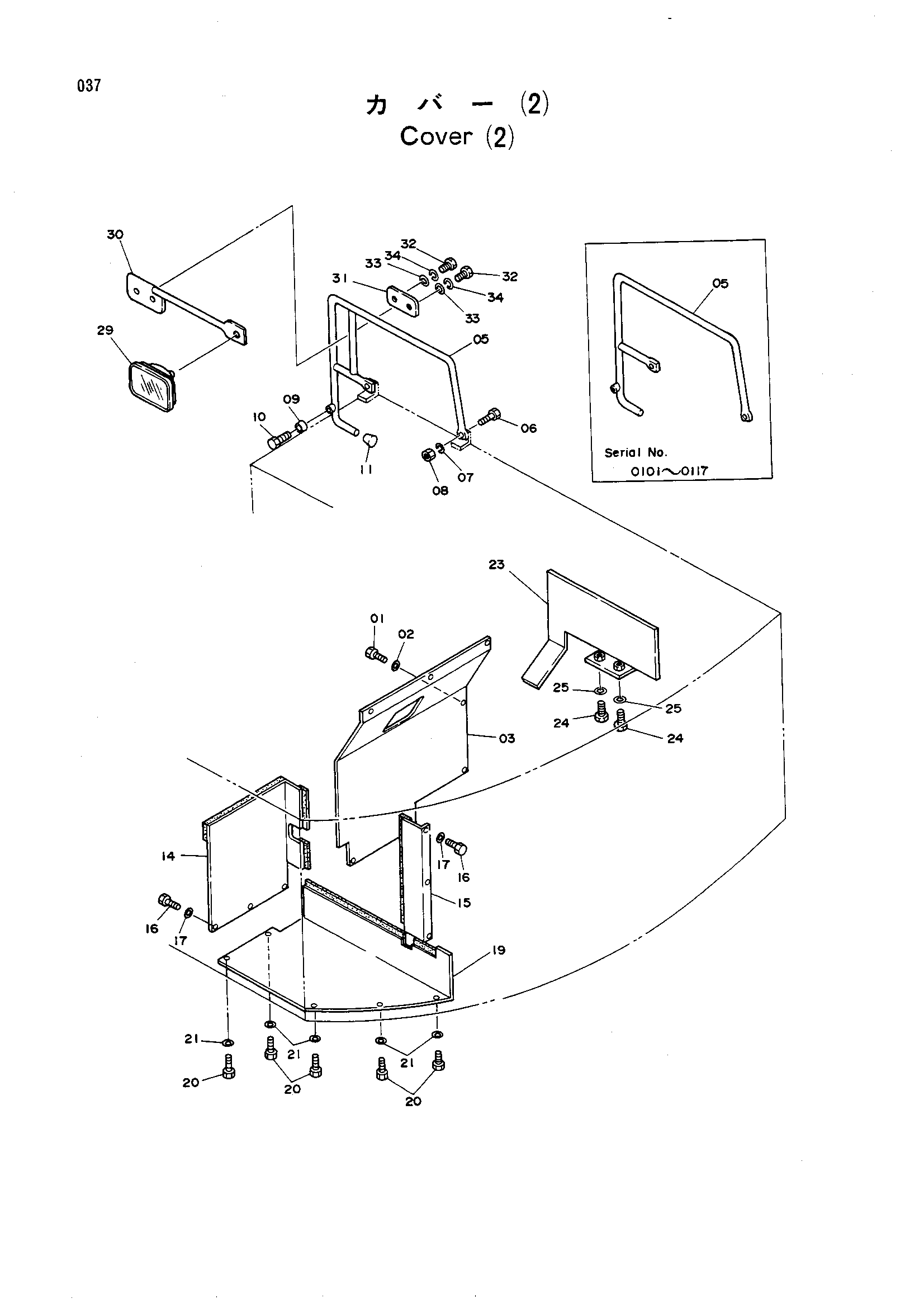

Заводская схема «Крышка (2)» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901220 | Болт | 7 |
| 02 | A590112 | Шайба | 7 |
| 03 | 7017081 | Крышка | 1 |
| 05 | 8025702 замена: 8036851 | Стойка | 1 |
| 05 | 8036851 | Стойка | 1 |
| 06 | J901235 | Болт | 2 |
| 07 | A590912 | Пружинная шайба | 2 |
| 08 | J950012 | Гайка | 2 |
| 09 | 4121019 | Резиновая подушка | 1 |
| 10 | M430413 | Винт | 1 |
| 11 | 4094101 | Колпачок | 1 |
| 14 | 8035446 | Крышка | 1 |
| 15 | 8035447 | Крышка | 1 |
| 16 | J901220 | Болт | 6 |
| 17 | A590112 | Шайба | 6 |
| 19 | 7016923 | Крышка | 1 |
| 20 | J901225 | Болт | 5 |
| 21 | A590112 | Шайба | 5 |
| 23 | 8036216 | Крышка | 1 |
| 24 | J901225 | Болт | 2 |
| 25 | A590112 | Шайба | 2 |
| 29 | 4093058 | Зеркало | 1 |
| 30 | 9726074 | Стойка | 1 |
| 31 | 4113705 | Хомут | 1 |
| 32 | J900840 | Болт | 2 |
| 33 | A590108 | Шайба | 2 |
| 34 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
