Рычаг управления — HITACHI UH033SR

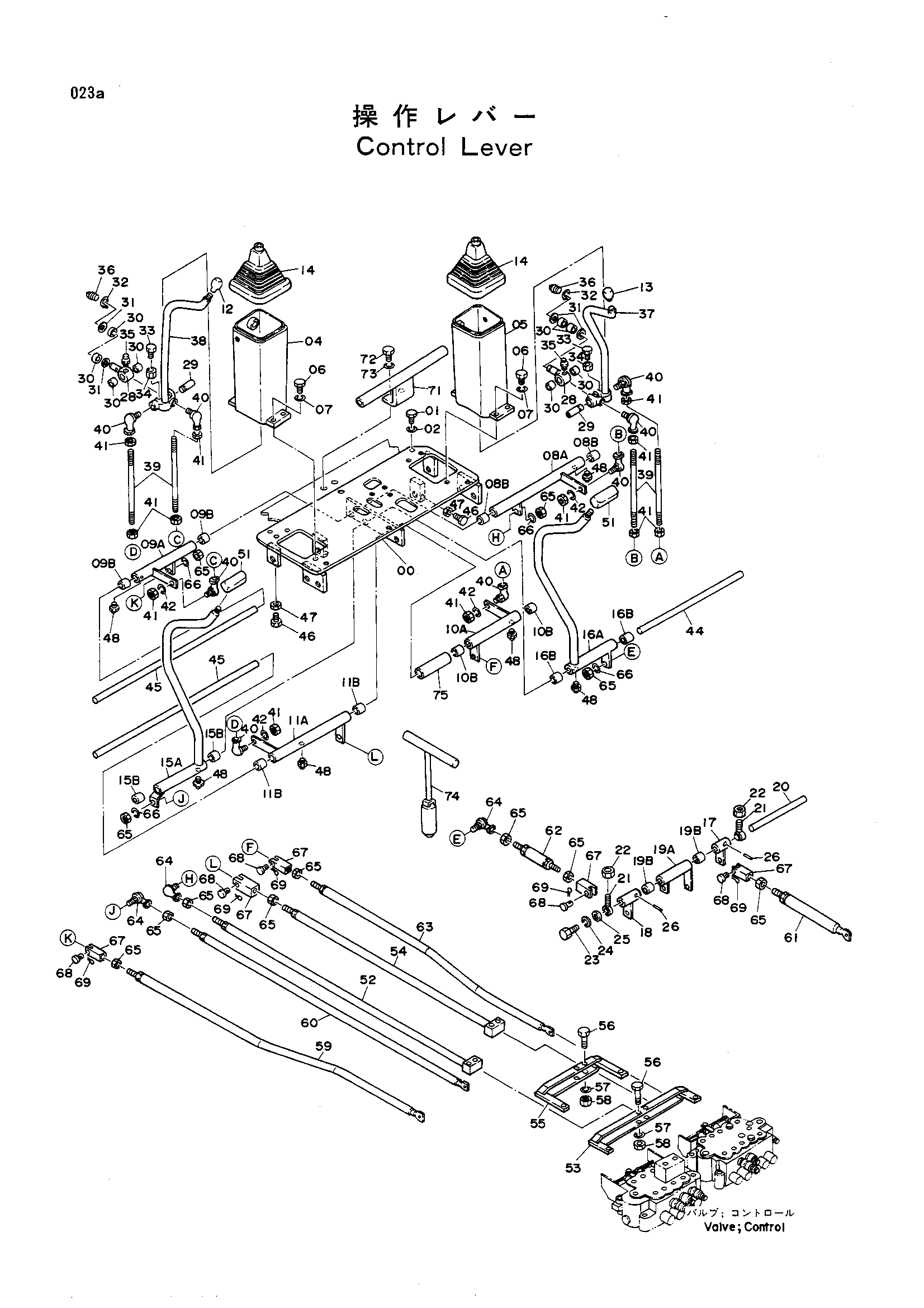

Заводская схема «Рычаг управления» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7016760 | Кронштейн | 1 |
| 01 | J901025 | Болт | 6 |
| 02 | A590910 | Пружинная шайба | 6 |
| 04 | 7011224 | Стойка | 1 |
| 05 | 7011225 | Стойка | 1 |
| 06 | J901025 | Болт | 8 |
| 07 | A590910 | Пружинная шайба | 8 |
| 08A | 9724978 | Рычаг | 1 |
| 08A-B | 9066846 | Рычаг (с подшипник.) | 1 |
| 08B | 4063692 | Игольчатый подшипник | 2 |
| 09A | 9724979 | Рычаг | 1 |
| 09A-B | 9066847 | Рычаг (с подшипник.) | 1 |
| 09B | 4063692 | Игольчатый подшипник | 2 |
| 10A | 9724980 | Рычаг | 1 |
| 10A-B | 9066850 | Рычаг (с подшипник.) | 1 |
| 10B | 4063692 | Игольчатый подшипник | 2 |
| 11A | 8035137 | Рычаг | 1 |
| 11A-B | 9066851 | Рычаг (с подшипник.) | 1 |
| 11B | 4063692 | Игольчатый подшипник | 2 |
| 12 | 4117703 | Рукоятка | 1 |
| 13 | 4117704 | Рукоятка | 1 |
| 14 | 2016686 | Защитный чехол | 2 |
| 15A | 8035135 | Рычаг | 1 |
| 15A-B | 9066848 | Рычаг (с подшипник.) | 1 |
| 15B | 4063692 | Игольчатый подшипник | 2 |
| 16A | 8035136 | Рычаг | 1 |
| 16A-B | 9066849 | Рычаг (с подшипник.) | 1 |
| 16B | 4063692 | Игольчатый подшипник | 2 |
| 17 | 9724981 | Рычаг | 1 |
| 18 | 9724983 | Рычаг | 1 |
| 19A | 9724982 | Рычаг | 1 |
| 19A-B | 9066852 | Рычаг (с подшипник.) | 1 |
| 19B | 4063692 | Игольчатый подшипник | 2 |
| 20 | 4185779 | Палец | 1 |
| 21 | 4041959 | Концевой шток | 2 |
| 22 | J952014 | Гайка | 2 |
| 23 | J901235 | Болт | 1 |
| 24 | A590912 | Пружинная шайба | 1 |
| 25 | A590112 | Шайба | 1 |
| 26 | 4504781 | Пружинный штифт | 2 |
| 28 | 3025206 | Палец | 2 |
| 29 | 4086444 | Палец | 2 |
| 30 | 4063694 | Игольчатый подшипник | 8 |
| 31 | A590116 | Шайба | 4 |
| 32 | 991339 | Стопорное кольцо | 2 |
| 33 | J900822 | Болт | 2 |
| 34 | M500807 | Гайка | 2 |
| 35 | J75481 | Штуцер | 2 |
| 36 | 94-2010 | Пробка | 2 |
| 37 | 7010969 | Рычаг | 1 |
| 38 | 7010970 | Рычаг | 1 |
| 39 | 4131254 | Шток | 4 |
| 40 | 4056019 | Джоинт.балл | 8 |
| 41 | M501008 | Гайка | 12 |
| 42 | A590910 | Пружинная шайба | 4 |
| 44 | 4140991 | Палец | 1 |
| 45 | 4165564 | Палец | 2 |
| 46 | J901030 | Болт | 3 |
| 47 | J950010 | Гайка | 3 |
| 48 | J75481 | Штуцер | 6 |
| 51 | 4122423 | Рукоятка | 2 |
| 52 | 9724985 | Шток | 1 |
| 53 | 8035138 | Тяга | 1 |
| 54 | 9724990 | Шток | 1 |
| 55 | 8035139 | Тяга | 1 |
| 56 | J901060 | Болт | 4 |
| 57 | A590910 | Пружинная шайба | 4 |
| 58 | J950010 | Гайка | 4 |
| 59 | 9724986 | Шток | 1 |
| 60 | 9724987 | Шток | 1 |
| 61 | 9724988 | Шток | 1 |
| 62 | 9723022 | Шток | 1 |
| 63 | 9724989 | Шток | 1 |
| 64 | 4056019 | Шарнир | 3 |
| 65 | M501008 | Гайка | 12 |
| 66 | A590910 | Пружинная шайба | 3 |
| 67 | M981055 | Концевой вилка | 5 |
| 68 | A741026 | Палец | 5 |
| 69 | A763016 | Шплинт | 5 |
| 71 | 9719420 | Стойка | 1 |
| 72 | J901025 | Болт | 2 |
| 73 | A590910 | Пружинная шайба | 2 |
| 74 | 8035983 | Блокировка поворот | 1 |
| 75 | 4170084 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
