Масляный радиатор трубопроводы — HITACHI UH033SR

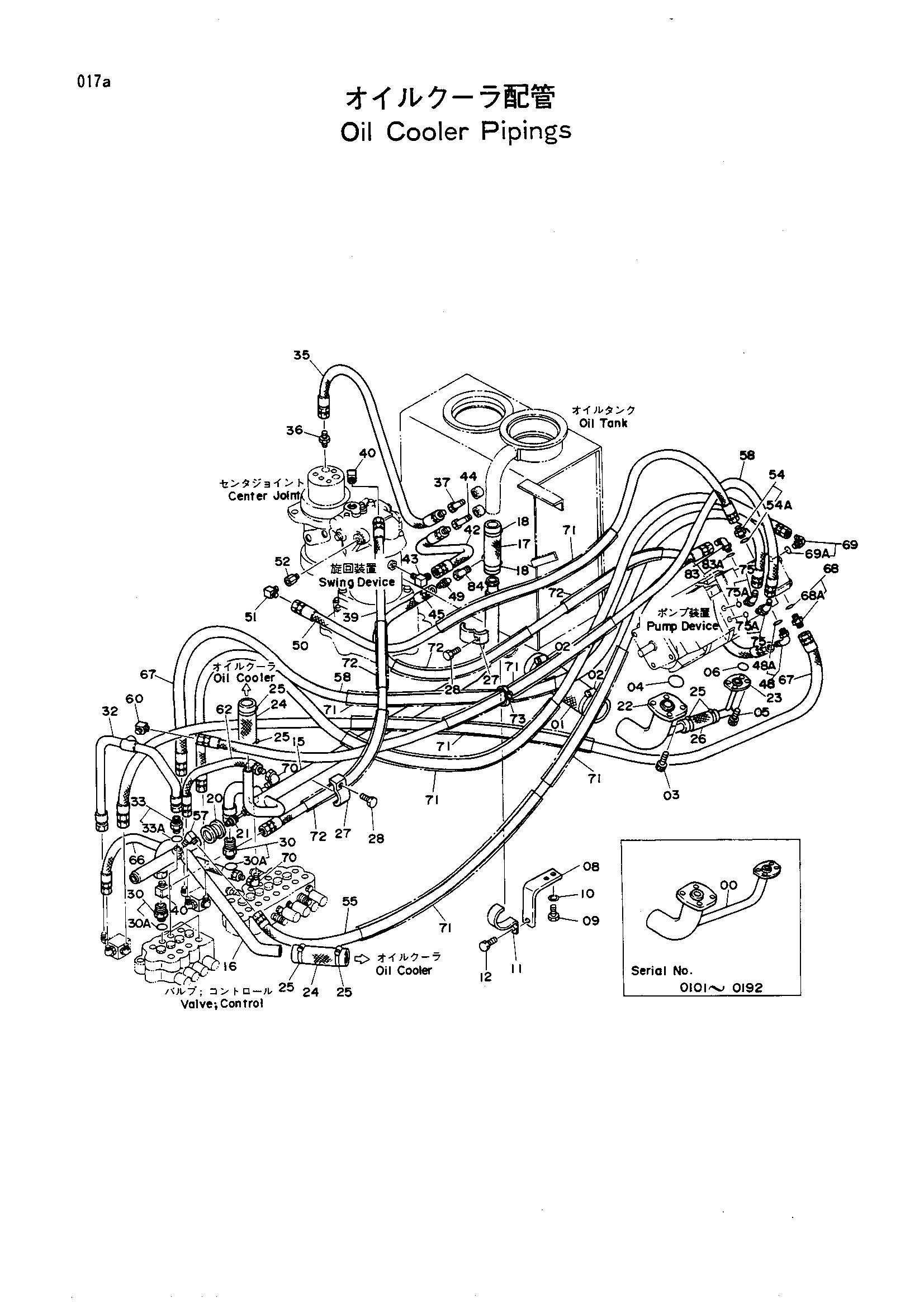

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035077 замена: 8037403 | Всасывающая трубка | 1 |
| 00 | 8035077 замена: 4011675 | Всасывающая трубка | 1 |
| 00 | 8035077 замена: 4061483 | Всасывающая трубка | 1 |
| 00 | 8035077 замена: 8037226 | Всасывающая трубка | 1 |
| 01 | 4059333 | Шланг | 1 |
| 02 | 4504491 | Хомут шланга | 2 |
| 03 | M341236 | Болт с внутренним шестигранником | 4 |
| 04 | A811060 | Уплотнительное кольцо | 1 |
| 05 | M341036 | Болт с внутренним шестигранником | 4 |
| 06 | A811030 | Уплотнительное кольцо | 1 |
| 08 | 4186771 | Кронштейн | 1 |
| 09 | J901230 | Болт | 2 |
| 10 | A590112 | Шайба | 2 |
| 11 | 4170694 | Хомут трубки | 1 |
| 12 | J901020 | Болт | 1 |
| 15 | 7016731 | Обратная трубка | 1 |
| 16 | 8035079 | Обратная трубка | 1 |
| 17 | 4120266 | Резиновый шланг | 1 |
| 18 | 4505385 | Хомут шланга | 2 |
| 20 | 4069801 | Муфта | 1 |
| 21 | 4170957 | Клапан | 1 |
| 22 | 8037226 | Трубка | 1 |
| 23 | 8037403 | Трубка | 1 |
| 24 | 4125486 | Резиновый шланг | 2 |
| 25 | 4011675 | Хомут шланга | 4 |
| 25 | 4011675 | Хомут шланга | 6 |
| 26 | 4061483 | Резиновый шланг | 1 |
| 27 | 4053698 | Хомут трубки | 2 |
| 28 | J901265 | Болт | 2 |
| 30 | 4139973 | Адаптер | 2 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 8035078 | Трубка | 1 |
| 33 | 4042030 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4160607 | Шланг | 1 |
| 36 | 94-1302 | Адаптер | 1 |
| 37 | 94-0647 | Угловой штуцер | 1 |
| 39 | 4028964 | Шланг | 1 |
| 40 | 94-1404 | Угловой штуцер | 2 |
| 42 | 4067470 | Шланг | 1 |
| 43 | 94-1403 | Угловой штуцер | 1 |
| 44 | 94-0648 | Угловой штуцер | 1 |
| 45 | 4157681 | Шланг | 1 |
| 48 | 4131886 | Угловой штуцер | 1 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | 4131885 | Адаптер | 1 |
| 50 | 4028877 | Шланг | 1 |
| 51 | 94-1401 | Угловой штуцер | 1 |
| 52 | 4078859 | Переходник | 1 |
| 54 | 4112300 | Угловой штуцер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4157983 | Шланг | 1 |
| 57 | 94-1402 | Угловой штуцер | 1 |
| 58 | 4163078 | Шланг | 2 |
| 60 | 94-1401 | Адаптер | 1 |
| 62 | 4159639 | Шланг | 1 |
| 66 | 4159641 | Шланг | 1 |
| 67 | 4022172 | Шланг | 2 |
| 68 | 4042030 | Адаптер | 1 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 69 | 4112300 | Угловой штуцер | 1 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 94-0631 | Угловой штуцер | 2 |
| 71 | 4133527 | Защитный кожух | 7 |
| 72 | 4044420 | Защитный кожух | 4 |
| 73 | 4055312 | Зажим | 6 |
| 75 | 4108100 | Угловой штуцер | 2 |
| 75A | 957366 | Уплотнительное кольцо | 1 |
| 83 | 4037761 | Угловой штуцер | 1 |
| 83A | 4509180 | Уплотнительное кольцо | 1 |
| 84 | 94-0648 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
