Механизм натяжения — HITACHI UH033SR

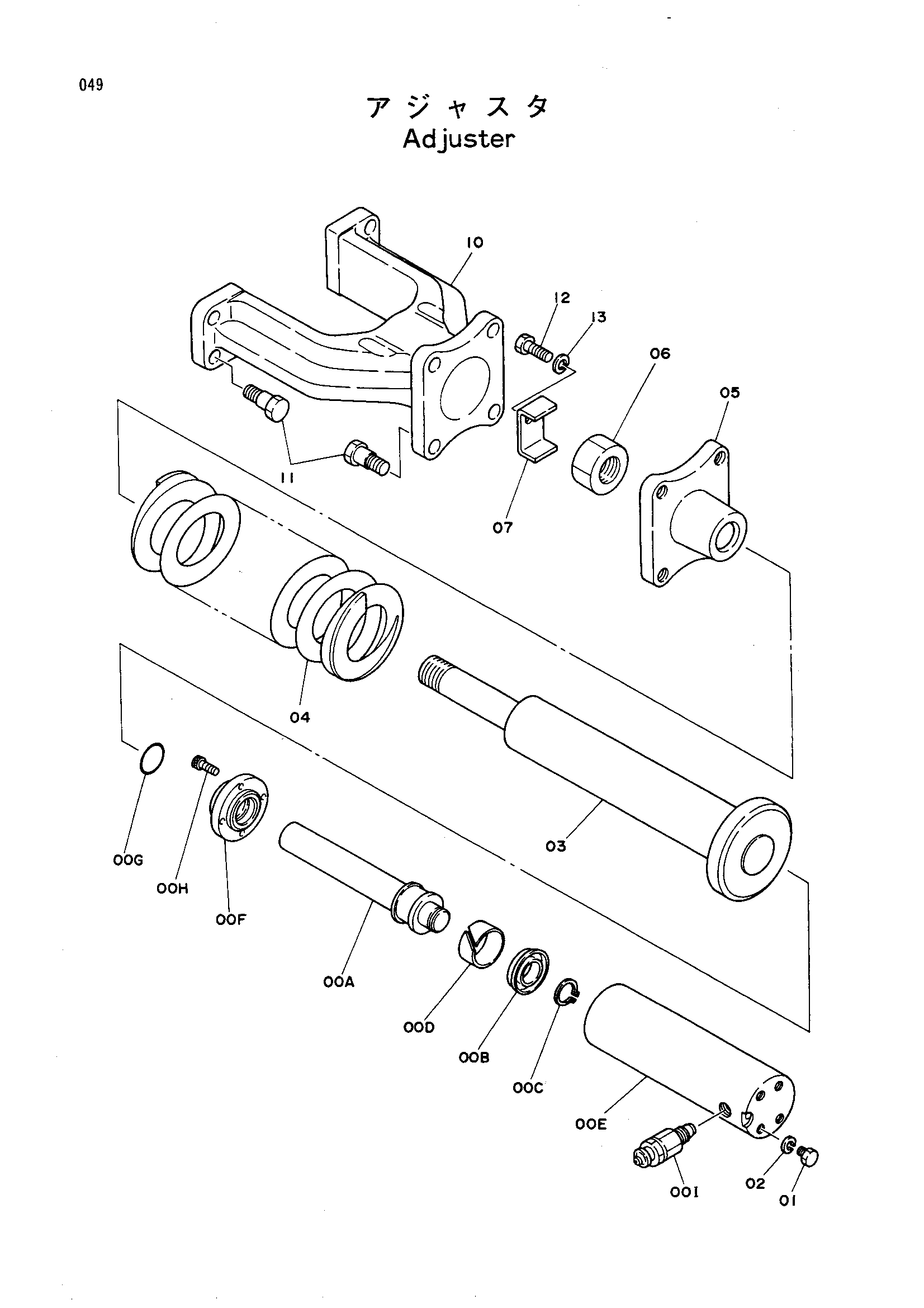

Заводская схема «Механизм натяжения» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9046532 | Механизм натяжения в сборе | 2 | |
| 00A | 3024800 | Шток поршня | 1 |
| 00A-I | 9046533 | Механизм натяжения гидроцилиндр. в сборе | 1 |
| 00B | 4114003 | U-образная манжета | 1 |
| 00C | 942517 | Стопорное кольцо | 1 |
| 00D | 4106878 | Износостойкое кольцо | 1 |
| 00E | 3024801 | Гидроцилиндр | 1 |
| 00F | 4136645 | Фланец | 1 |
| 00G | A810030 | Уплотнительное кольцо | 1 |
| 00H | M340620 | Болт с внутренним шестигранником | 4 |
| 00I | 9047127 | Клапан | 1 |
| 01 | J901040 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | 3024798 | Шток | 1 |
| 04 | 3024797 | Пружина | 1 |
| 05 | 3024799 | Держатель пружина | 1 |
| 06 | M513024 | Гайка | 1 |
| 07 | 4136646 | Замок | 1 |
| 10 | 1006640 | Вилка | 1 |
| 11 | J901435 | Болт | 8 |
| 12 | J901028 | Болт | 1 |
| 13 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
