Ходовой трубопроводы — HITACHI UH033SR

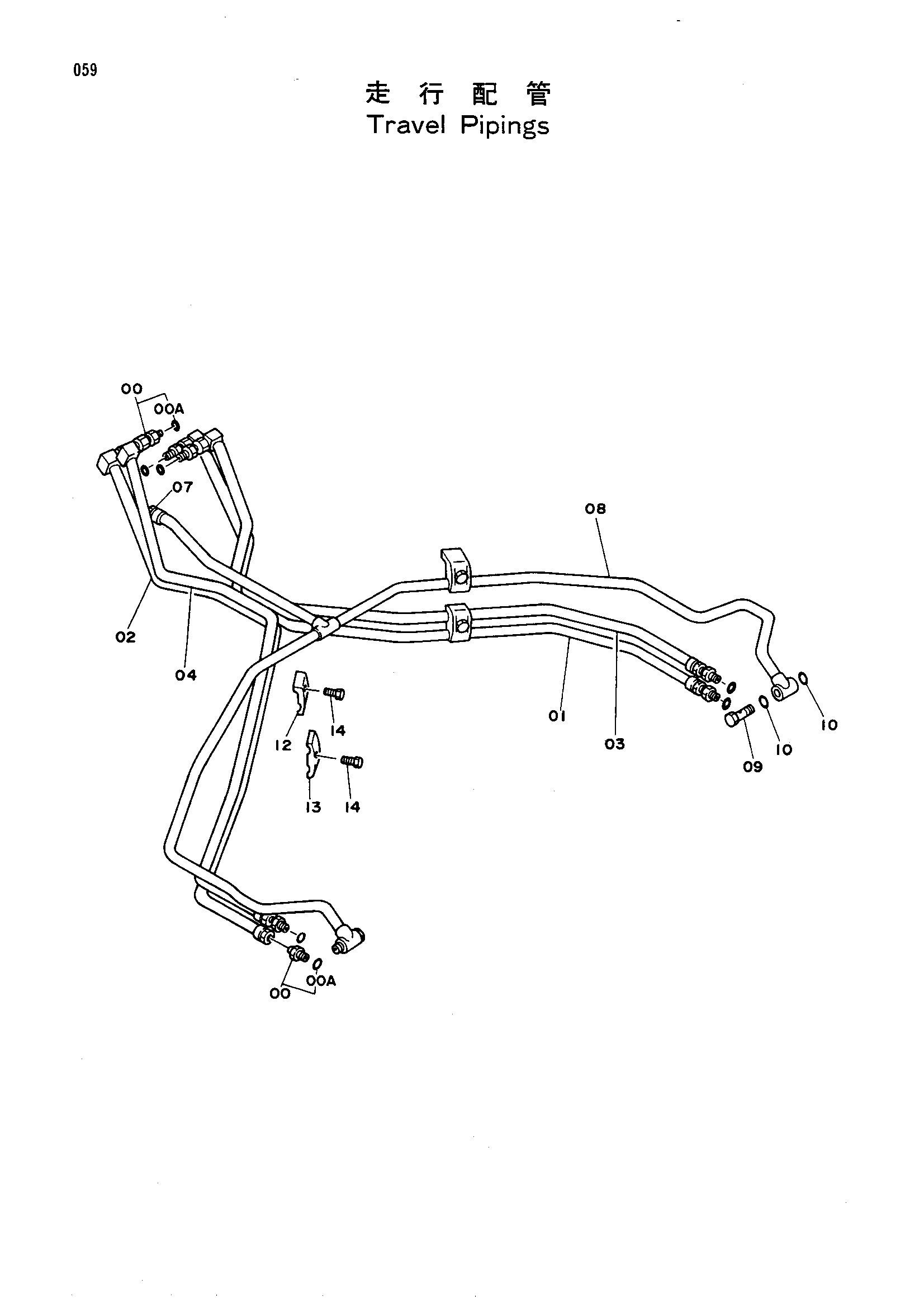

Заводская схема «Ходовой трубопроводы» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042032 | Адаптер | 8 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 7012416 | Трубка (R.F) | 1 |
| 02 | 7012417 | Трубка (L.F) | 1 |
| 03 | 7012418 | Трубка (R.R) | 1 |
| 04 | 7012419 | Трубка (L.R) | 1 |
| 07 | 94-1302 | Адаптер | 1 |
| 08 | 7012420 | Трубка(D) | 1 |
| 09 | 4109416 | Болт | 2 |
| 10 | 954493 | Уплотнительное кольцо | 4 |
| 12 | 4053594 | Хомут трубки | 2 |
| 13 | 4053593 | Хомут трубки | 2 |
| 14 | J901040 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
