Двигатель — HITACHI UH033SR

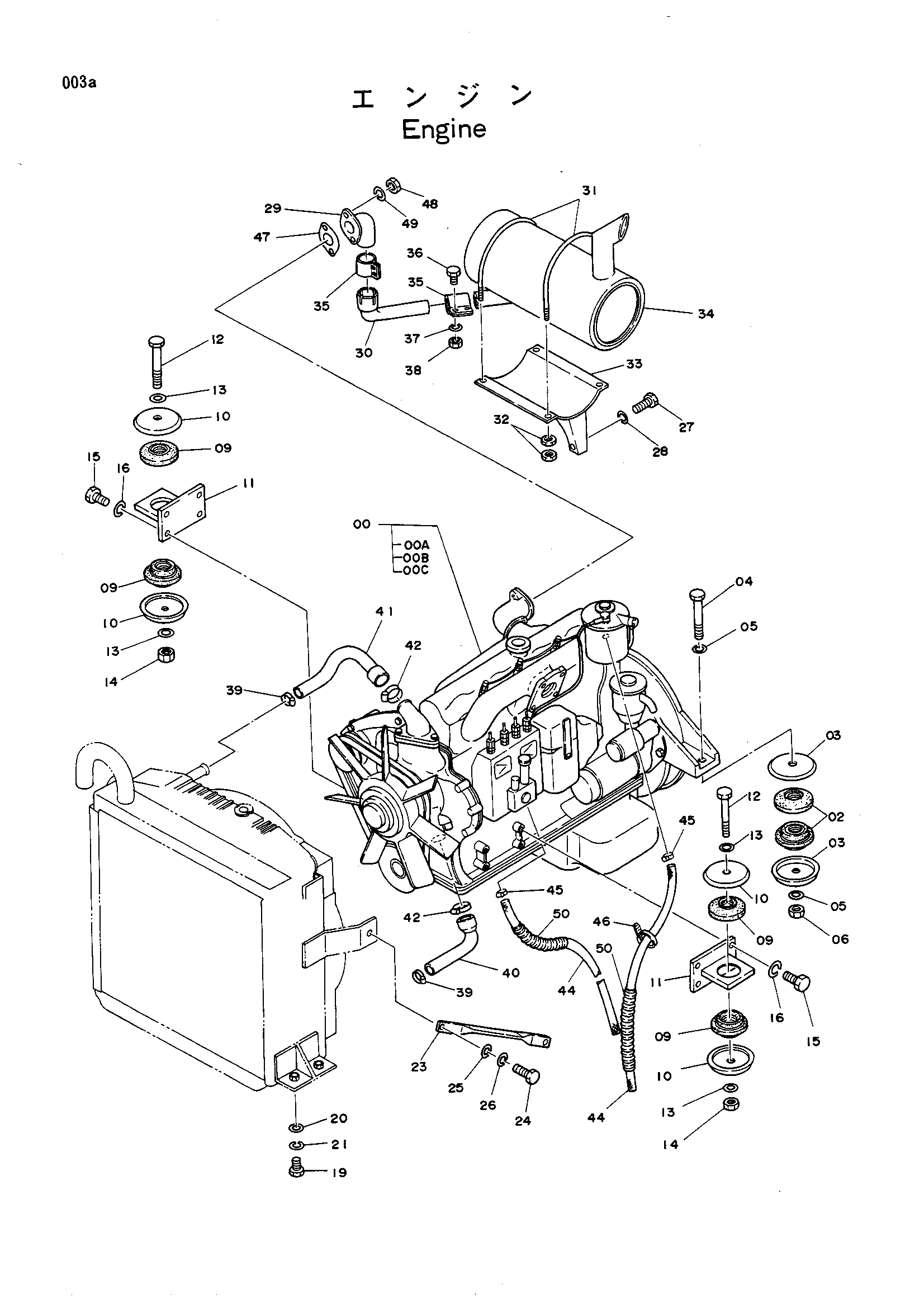

Заводская схема «Двигатель» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4168722	Двигатель	1
00A	4178829	Топливный фильтр	1
00B	4178830	Масляный фильтр	1
00C	4185807	Ремень вентилятор(1=2 деталь)	1
02	4177883 замена: 4194638	Резиновая прокладка	4
02	4194638	Резиновая прокладка	4
03	4169423	Ограничитель	4
04	J931611	Болт	2
05	4114405	Шайба	4
06	J951016	Гайка	2
09	4171112 замена: 4194639	Резиновая прокладка	4
09	4194639	Резиновая прокладка	4
10	4169423	Ограничитель	4
11	8031863	Кронштейн	2
12	J931608	Болт	2
13	4114405	Шайба	4
14	J951016	Гайка	2
15	J901235	Болт	8
16	A590912	Пружинная шайба	8
19	J901230	Болт	4
20	449490	Шайба	4
21	A590912	Пружинная шайба	4
23	4169422	Стойка	2
24	J901635	Болт	4
25	A590116	Шайба	4
26	A590916	Пружинная шайба	4
27	J901035	Болт	3
28	A590910	Пружинная шайба	3
29	8032492	Трубка	1
30	8035439	Трубка	1
31	4140612	U-образный болт	2
32	J950010	Гайка	8
33	7016897	Кронштейн	1
34	4186475	Глушитель	1
35	4108754	Хомут	2
36	J901035	Болт	4
37	A590910	Пружинная шайба	4
38	J950010	Гайка	4
39	4505385	Хомут шланга	2
40	3031373	Водяной шланг	1
41	2020489	Водяной шланг	1
42	4504198	Хомут шланга	2
44	4057168	Топливный шланг	2
45	4514700	Зажим шланг	4
46	4121859	Ленточный зажим	1
47	4171108	Прокладка	1
48	4178755	Гайка	2
49	A590910	Пружинная шайба	2
50	4192590	Трубка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
