Гидролинии рабочего оборудования — HITACHI UH033SR

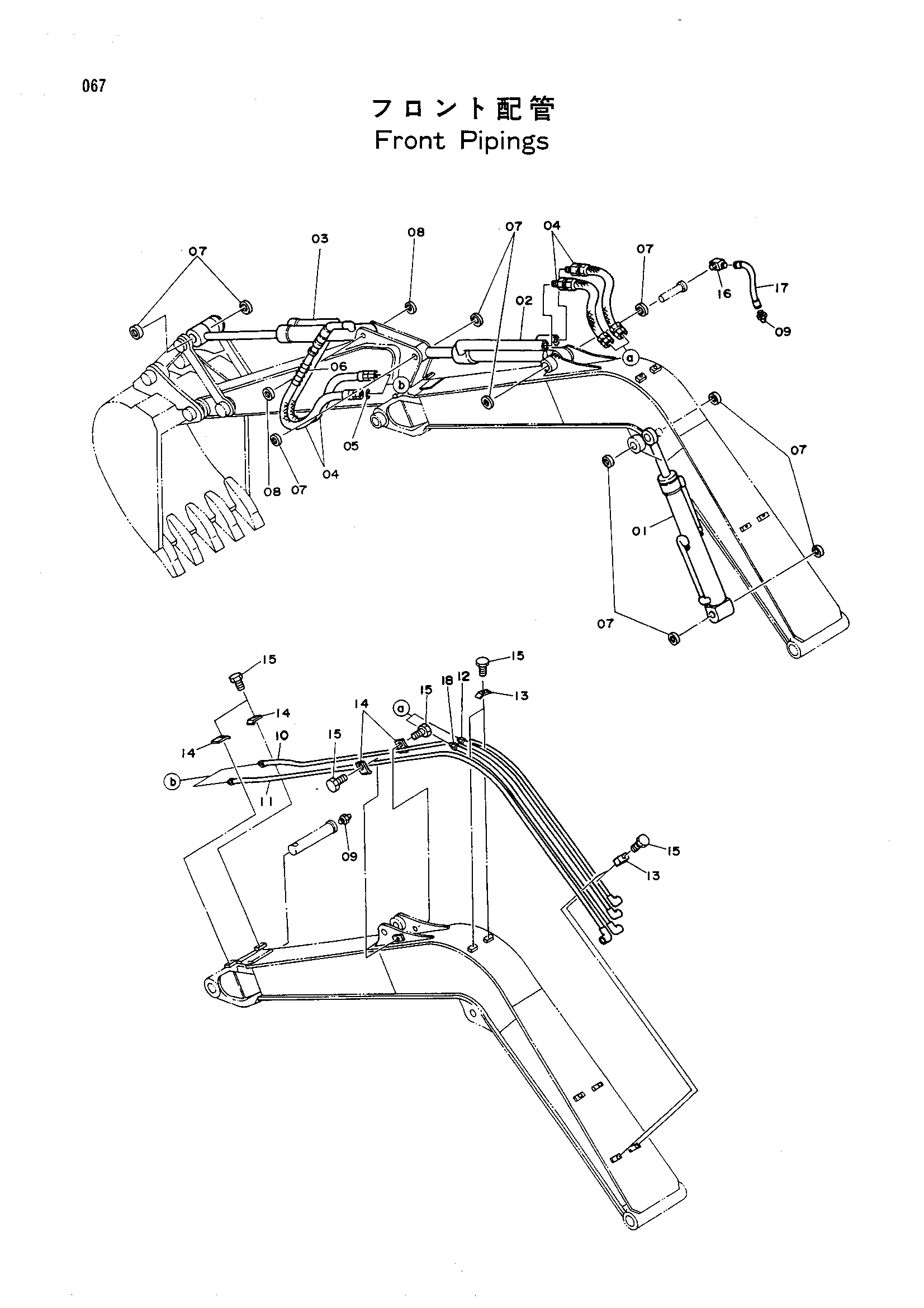

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3034729 | Гидроцилиндр стрелы | 1 |
| 02 | 3031439 | Гидроцилиндр рукояти | 1 |
| 03 | 3025448 | Гидроцилиндр ковша | 1 |
| 04 | 4061027 | Шланг | 4 |
| 05 | A590120 | Шайба | 4 |
| 06 | 4053608 | Защитный кожух | 2 |
| 07 | 4117954 | Пылезащитное уплотнение | 10 |
| 08 | 4117955 | Пылезащитное уплотнение | 2 |
| 09 | J75481 | Штуцер | 2 |
| 10 | 8037005 | Трубка | 1 |
| 11 | 8037006 | Трубка | 1 |
| 12 | 8037007 | Трубка | 1 |
| 13 | 4053593 | Хомут трубки | 6 |
| 14 | 4053594 | Хомут трубки | 4 |
| 15 | J901040 | Болт | 10 |
| 16 | 94-1401 | Угловой штуцер | 1 |
| 17 | 4154625 | Нейлоновый шланг | 1 |
| 18 | 8037008 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
