Гусеничная рама — HITACHI UH033SR

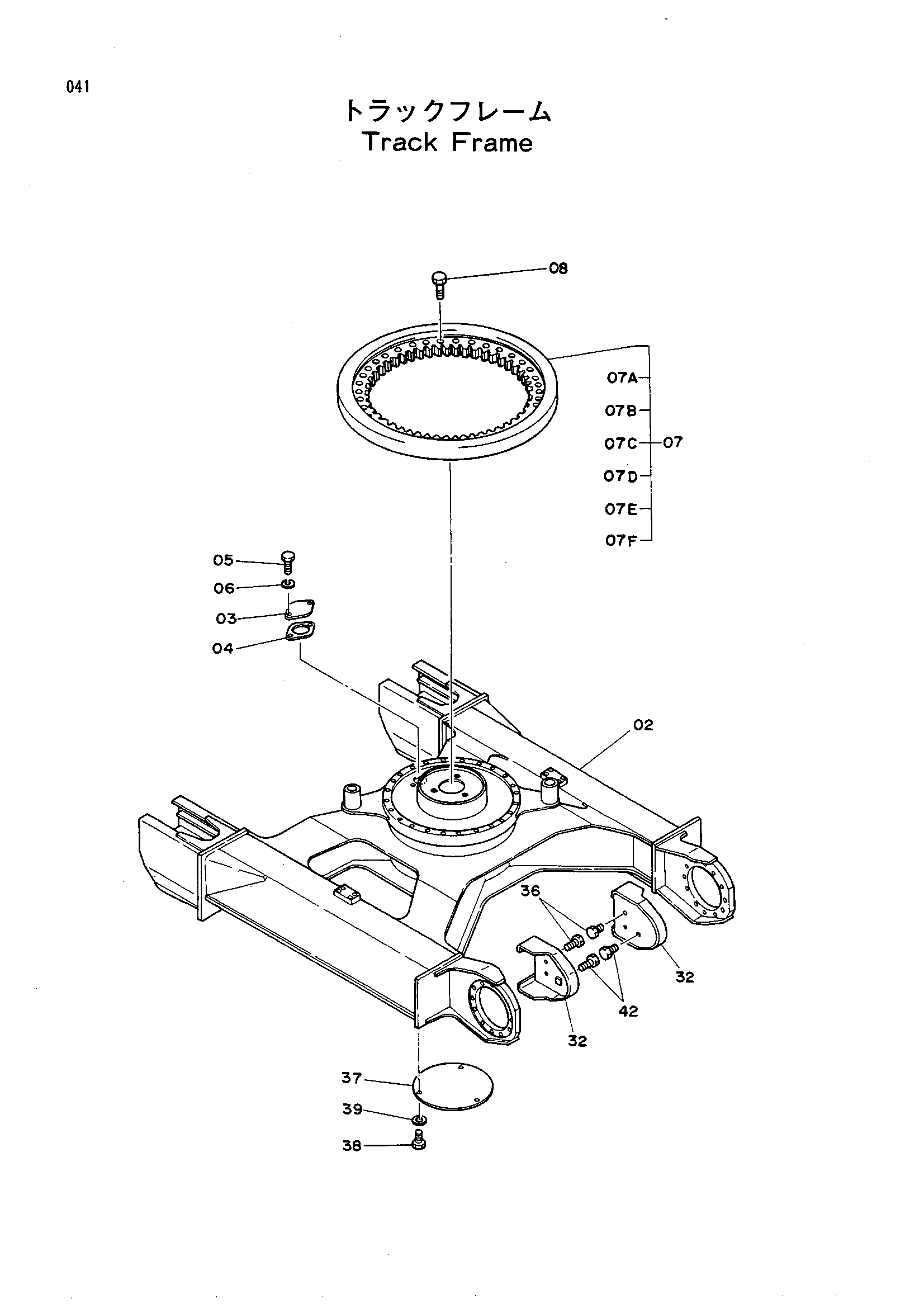

Заводская схема «Гусеничная рама» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 6005630 | Гусеничная рама | 1 |
| 03 | 4128863 | Пластина | 1 |
| 04 | 4141076 | Манжета | 1 |
| 05 | J901014 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | 9047111 | Подшипник. поворот | 1 |
| 07A | 4138028 | Шарик | 1 |
| 07B | 4127708 | Опора (A) | 65 |
| 07C | 4087244 | Опора (B) | 8 |
| 07D | 4138029 | Уплотнение(для внутренний раке) | 1 |
| 07E | 4138030 | Уплотнение(для наружный раке) | 1 |
| 07F | J75481 | Штуцер | 3 |
| 08 | J931895 | Болт | 24 |
| 32 | 8028525 | Крышка | 2 |
| 36 | J901220 | Болт | 4 |
| 37 | 4152399 | Защитный кожух | 1 |
| 38 | J901014 | Болт | 3 |
| 39 | J217083 | Шайба | 3 |
| 42 | J901228 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
