Кабина — HITACHI UH033SR

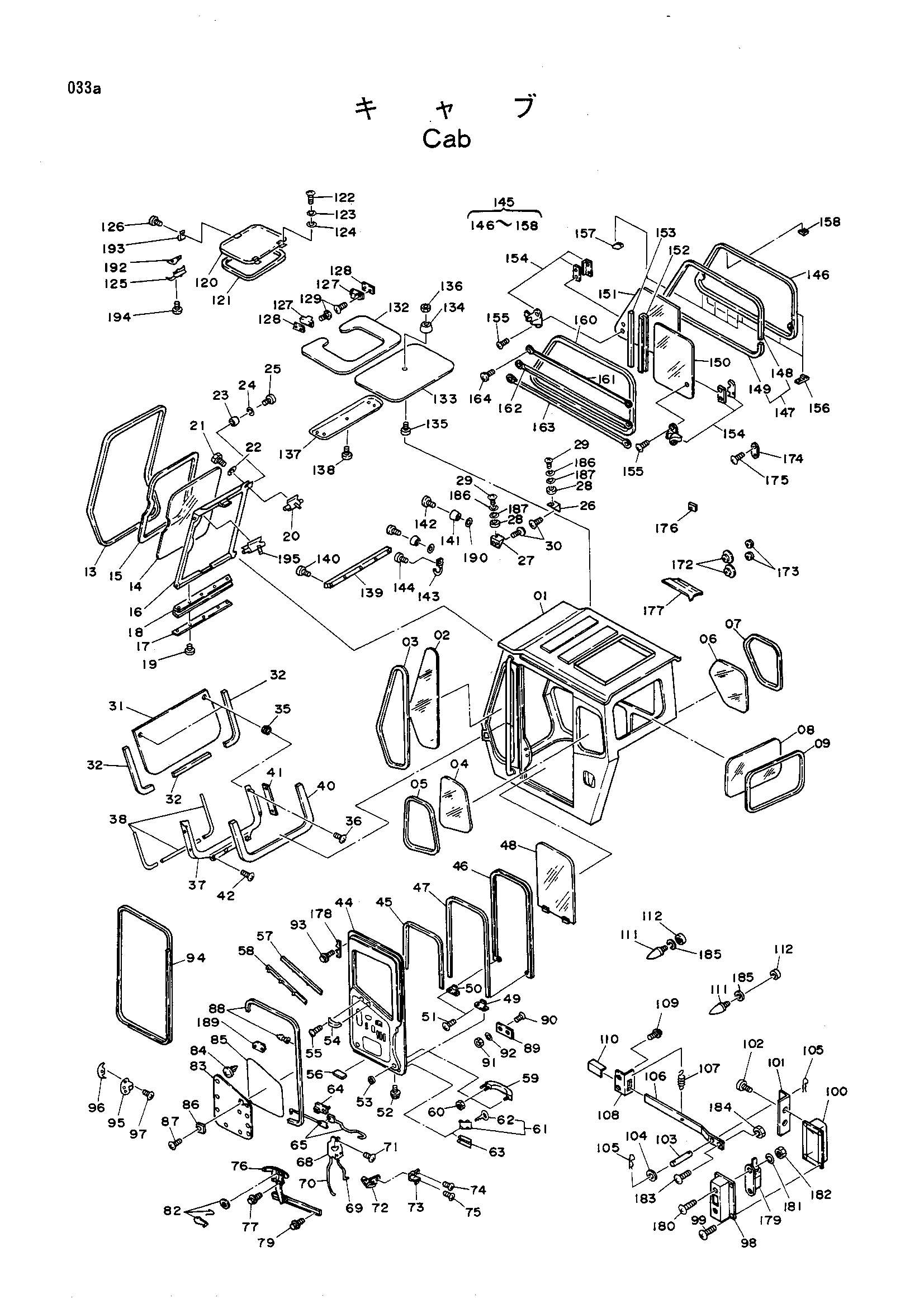

Заводская схема «Кабина» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4187283	Кабина в сборе	1
01	4189953	Кабина	1
02	4141608	Стекло	1
03	4141607	Веатхер стрип	1
04	4141610	Стекло	1
05	4141609	Веатхер стрип	1
06	4141612	Стекло	1
07	4141611	Веатхер стрип	1
08	4141614	Стекло	1
09	4141613	Веатхер стрип	1
13	4189954	Веатхер стрип	1
14	4189955	Стекло	1
15	4189956	Веатхер стрип	1
16	4189957	Рама	1
17	4141620	Пластина	1
18	4141621	Резиновая прокладка	1
19	M470516	Винт	5
20	4147957	Замок	1
21	M111016	Болт	4
22	A590910	Пружинная шайба	4
23	4141623	Ролик	4
24	A590105	Шайба	4
25	4141748	Винт	4
26	4148514	Кронштейн	1
27	4148515	Кронштейн	1
28	4141626	Резиновая прокладка	2
29	4141741	Винт	2
30	4141743	Винт	4
31	4141627	Стекло	1
32	4141628	Веатхер стрип	3
35	4141880	Резиновая втулка	2
36	4141749	Винт	2
37	4141631	Рамка окна	1
38	4141632	Резиновая прокладка	1
40	4141634	Веатхер стрип	1
41	4141635	Проставка	4
42	4189968	Винт	8
44-92	4182566	Дверь в сборе	1
44	4182567	Дверь	1
45	4141638	Крышка	1
46	4141639	Рамка окна	1
47	4141640	Гласслун	1
48	4141641	Стекло в сборе	1
49	4141642	Кронштейн	1
50	4141643	Кронштейн	1
51	4141734	Винт	2
52	4141740	Винт	4
53	4141644	Резиновая прокладка	2
54	4141645	Рукоятка	1
55	4141734	Винт	2
56	4141646	Резиновая прокладка	2
57	4156185	Моулдинг	1
58	4141648	Уплотнение	1
59	4141649	Рукоятка наружный	1
60	4141738	Гайка	2
61	4141650	Замок	1
62	4141744	Шпонка	1
63	4172314	Зажим	1
64	4141652	Рычаг	1
65	4156278	Шток	1
68	4141655	Скальный	1
69	4141656	Шток	1
70	4141657	Шток	1
71	4141746	Винт	3
72	4141658	Рычаг	1
73	4141659	Кронштейн	1
74	4141740	Винт	2
75	4141743	Винт	2
76	4141660	Регулятор	1
77	4141740	Винт	4
79	4141743	Винт	2
82	4157385	Рукоятка	1
83	4141665	Трим накладка	1
84	4141666	Зажим	10
85	4141667	Уплотнение	1
86	4141668	Рукоятка	1
87	M470510	Винт	1
88	4157386	Веатхер стрип	1
89	4189958	Ответная планка	1
90	4189967	Винт	2
91	M500807	Гайка	2
92	A590108	Плоская шайба	2
93	4141733	Винт	6
94	4182568	Веатхер стрип	1
95	4141673	Ответная планка	1
96	4141674	Проставка	2
97	4141747	Винт	2
98	4189959	Кронштейн	1
99	4141882	Винт	4
100	4189960	Крышка	1
101	4189961	Кронштейн	1
102	4152530	Винт	2
103	4189962	Палец	1
104	A590106	Плоская шайба	2
105	4022696	Шплинт	2
106	4189963	Рычаг	1
107	4141680	Пружина	1
108	4141681	Кронштейн	1
109	4141740	Винт	2
110	4141682	Колпачок	1
111	4141683	Ограничитель	2
112	4141684	Проставка	2
120	4156182	Крышка	1
121	4141691	Резиновая прокладка	1
122	4141737	Винт	4
123	A590906	Пружинная шайба	4
124	J21006	Плоская шайба	4
125	4156181	Замок	1
126	4152531	Винт	2
127	4141693	Ограничитель	6
128	4141694	Регулировочная шайба	6
129	4141743	Винт	12
132	4141697	Трим накладка	1
133	4189964	Трим накладка	1
134	4141699	Амортизатор	1
135	4156340	Винт	1
136	4141738	Гайка	1
137	4158837	Опора	1
138	4141743	Винт	3
139	4141701	Опора	1
140	4141750	Винт	5
141	4141702	Амортизатор	2
142	M430525	Винт	2
143	4141703	Крюк	1
144	4156339	Винт	2
145	4172315	Окно в сборе	1
146	4172316	Рамка окна	1
147	4172317	Стекло RUN	1
148	4172318	Стекло RUN	1
149	4172319	Стекло RUN	1
150	4141709	Стекло	1
151	4141710	Стекло	1
152	4141711	Веатхер стрип	1
153	4141712	Кханнел	1
154	4141713	Замок	2
155	4141751	Винт	4
156	4141714	Проставка	4
157	4141715	Крышка	4
158	4172320	Ограничитель	1
160	4141717	Велт	1
161	4141718	Защитный кожух	1
162	4141719	Защитный кожух	1
163	4141720	Защитный кожух	1
164	4141745	Винт	6
172	4141727	Резиновая прокладка	2
173	4141728	Резиновая втулка	2
174	4141729	Пластина	1
175	4152531	Винт	2
176	4141730	Зажим	8
177	4189965	Крышка	1
178	4148511	Регулировочная шайба	1
179	4189966	Замок	1
180	4189968	Винт	2
181	A590106	Плоская шайба	2
182	M500605	Гайка	2
183	4141741	Винт	1
184	M500504	Гайка	1
185	J217083	Плоская шайба	2
186	A590108	Плоская шайба	2
187	4148517	Шайба	2
189	4156250	Уплотнение	1
190	J217083	Шайба	2
192	4156183	Пластина	1
193	4514800	Замок	1
194	M470516	Винт	2
195	4147958	Замок	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
