Рама — HITACHI UH033SR

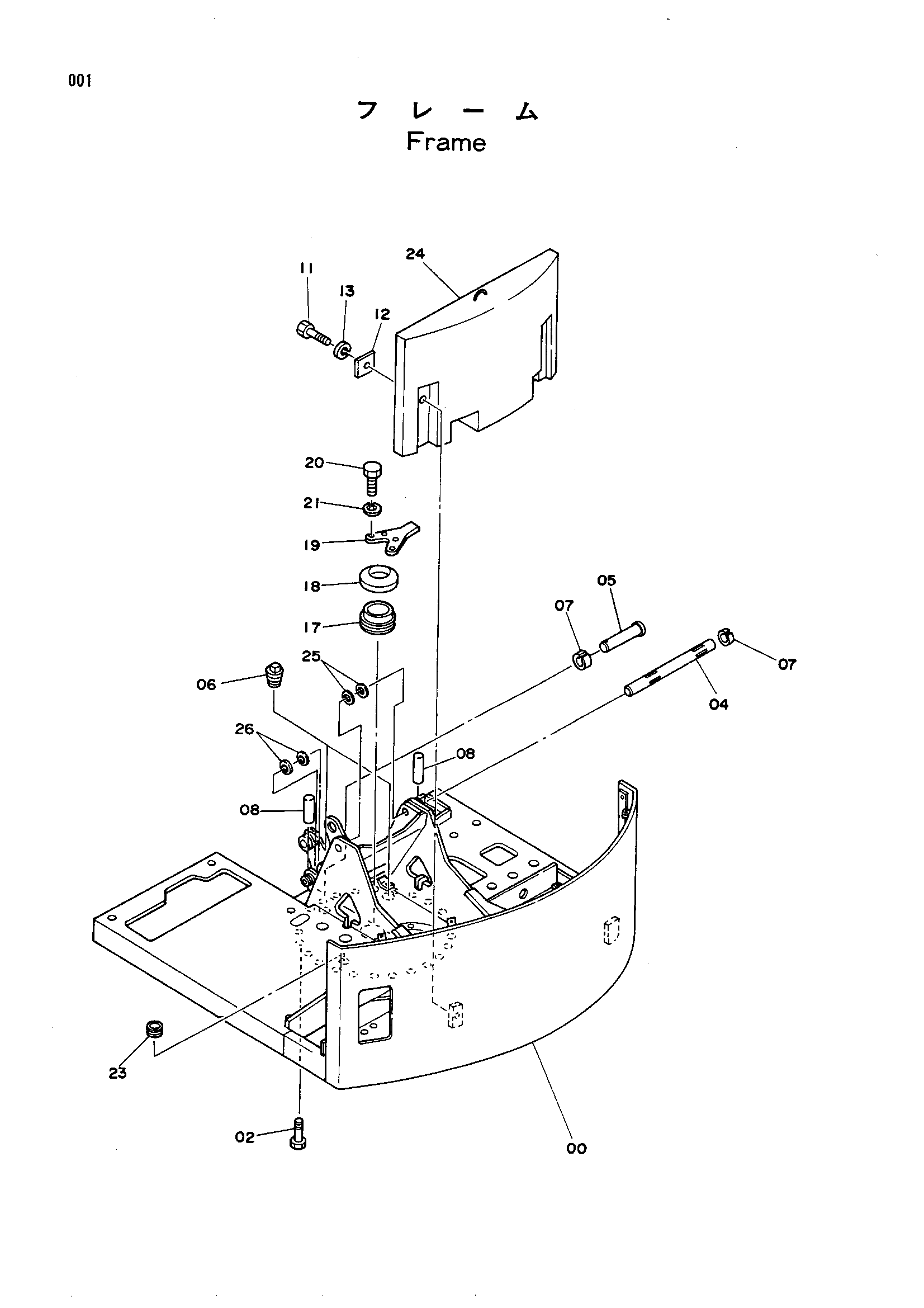

Заводская схема «Рама» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001831 | Рама основной | 1 |
| 02 | J931895 | Болт | 22 |
| 04 | 3034887 | Палец | 1 |
| 05 | 3034888 | Палец | 1 |
| 06 | J75214 | Пробка | 2 |
| 07 | 4065688 | Кольцо | 2 |
| 08 | 4065689 | Палец | 2 |
| 11 | J931802 | Болт | 2 |
| 12 | 4140776 | Шайба | 2 |
| 13 | A590918 | Пружинная шайба | 2 |
| 17 | 4140772 | Трубка | 1 |
| 18 | 4140773 | Крышка резиновый | 1 |
| 19 | 4140775 | Ограничитель | 1 |
| 20 | J901025 | Болт | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
| 23 | 4509404 | Резиновая втулка | 1 |
| 24 | 7016710 | Противовес | 1 |
| 25 | 4179807 | Шайба 1.0 | 3 |
| 26 | 4180196 | Проставка 1.2 | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
