Радиатор — HITACHI UH033SR

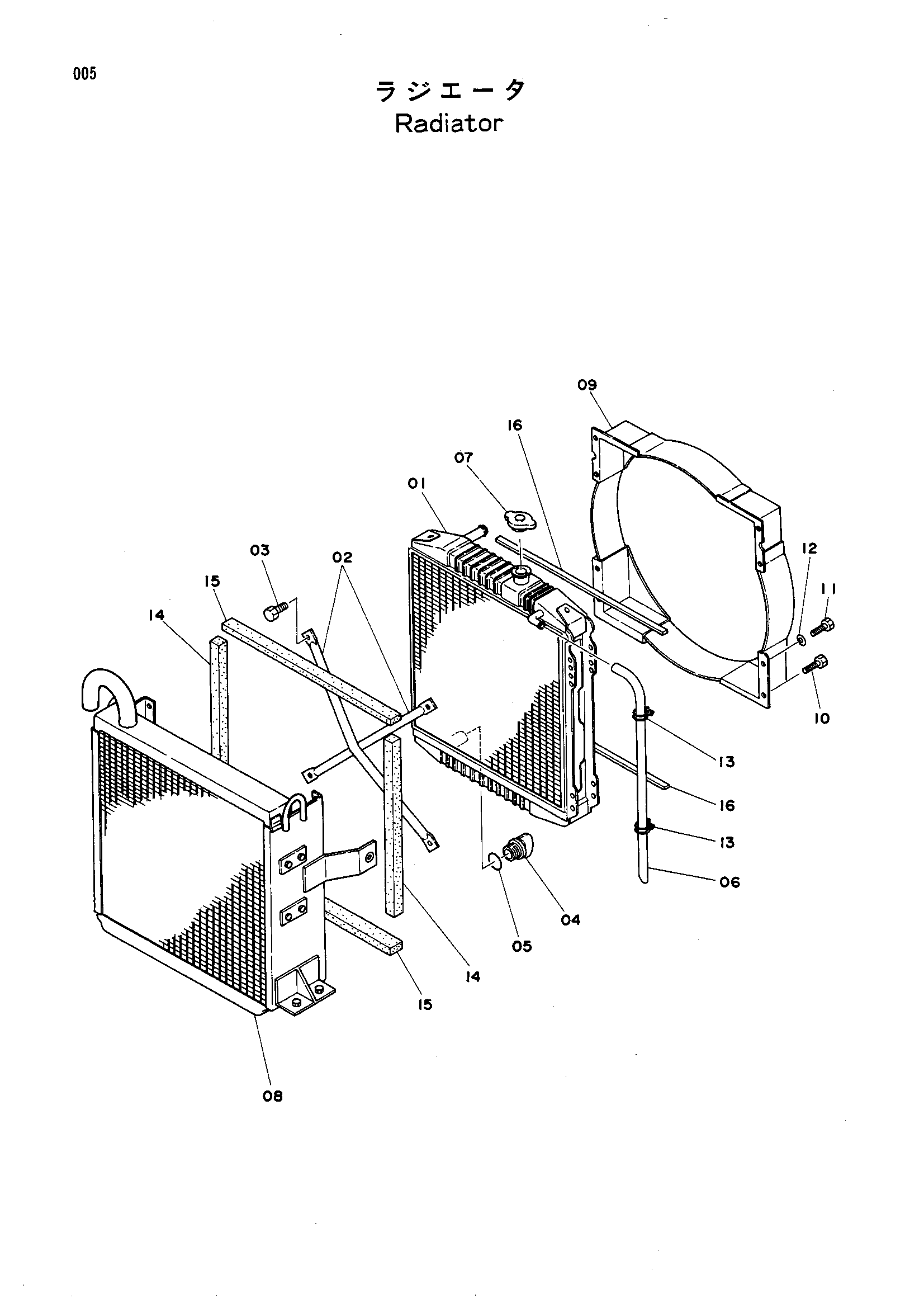

Заводская схема «Радиатор» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4188209 | Радиатор в сборе | 1 | |
| 01 | 4184498 | Коре радиатор | 1 |
| 02 | 4185814 | Шток | 2 |
| 03 | J900616 | Болт | 4 |
| 04 | 4185815 | Кран | 1 |
| 05 | 4185813 | Манжета | 1 |
| 06 | 4077905 | Шланг | 1 |
| 07 | 4185812 | Колпачок | 1 |
| 08 | 4204474 | Масляный радиатор | 1 |
| 09 | 4184500 | Направляющая вентилятор | 1 |
| 10 | J900620 | Болт | 4 |
| 11 | J900616 | Болт | 6 |
| 12 | A590906 | Пружинная шайба | 6 |
| 13 | 4185811 | Зажим | 2 |
| 14 | 4185810 | Манжета | 2 |
| 15 | 4185809 | Манжета | 2 |
| 16 | 4185808 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
