Стрела <смещаемый стрела> — HITACHI UH033SR

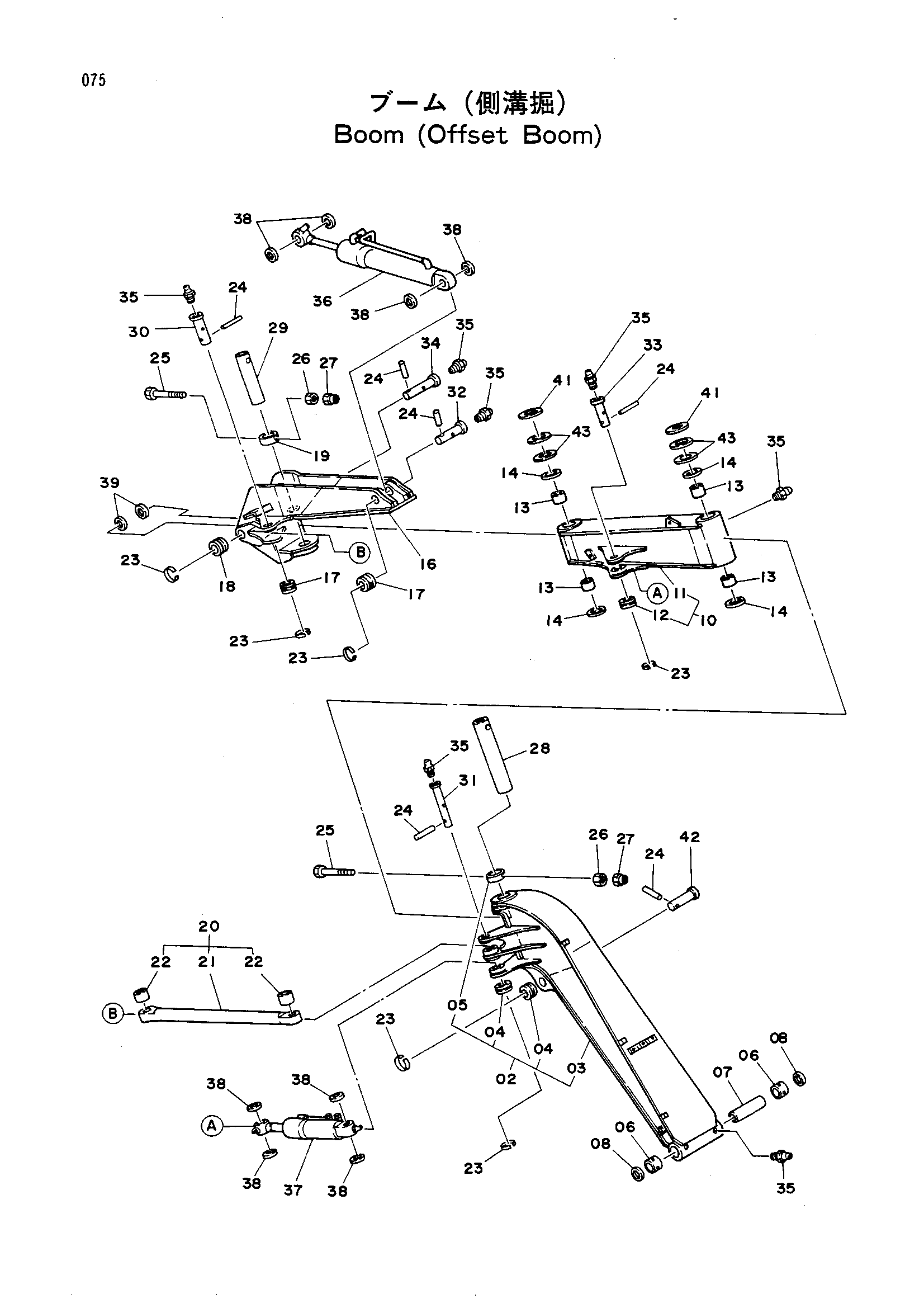

Заводская схема «Стрела <смещаемый стрела>» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9052123 | Стрела нижний | 1 |
| 02-08 | 9055503 | Стрела нижний в сборе | 1 |
| 03 | 6006226 | Стрела нижний | 1 |
| 04 | 4138828 | Ограничитель | 2 |
| 05 | 4143531 | Ограничитель | 1 |
| 06 | 4139924 | Втулка | 2 |
| 07 | 4139925 | Трубка | 1 |
| 08 | 4094086 | Пылезащитное уплотнение | 2 |
| 10 | 9052124 | Стрела верхний | 1 |
| 10-14 | 9055504 | Стрела верхний в сборе | 1 |
| 11 | 6006227 | Стрела верхний | 1 |
| 12 | 4138828 | Ограничитель | 1 |
| 13 | 3026299 | Втулка | 4 |
| 14 | 4074008 | Пылезащитное уплотнение | 4 |
| 16 | 6006228 | Стойка гидроцилиндр. | 1 |
| 16-19 | 9052125 | Стойка гидроцилиндр. в сборе | 1 |
| 17 | 4138828 | Ограничитель | 2 |
| 18 | 4138827 | Ограничитель | 1 |
| 19 | 4143531 | Ограничитель | 1 |
| 20 | 9055525 | Стойка (с втулка) | 1 |
| 21 | 9719075 | Стойка | 1 |
| 22 | 4128479 | Втулка | 2 |
| 23 | 4065688 | Кольцо | 7 |
| 24 | 4065689 | Палец | 7 |
| 25 | J932012 | Болт | 2 |
| 26 | J951020 | Гайка | 2 |
| 27 | M660020 | U-образная гайка | 2 |
| 28 | 3027989 | Палец | 1 |
| 29 | 3027988 | Палец | 1 |
| 30 | 3027985 | Палец | 1 |
| 31 | 3027987 | Палец | 1 |
| 32 | 3027986 | Палец | 1 |
| 33 | 3028978 | Палец | 1 |
| 34 | 3025517 | Палец | 1 |
| 35 | J75481 | Штуцер | 8 |
| 36 | 3033738 | Гидроцилиндр рукояти | 1 |
| 37 | 3033869 | Гидроцилиндр. смещаемый | 1 |
| 38 | 4117954 | Пылезащитное уплотнение | 8 |
| 39 | 4005826 | Шайба | 2 |
| 41 | 4121715 | Проставка | 2 |
| 42 | 3025515 | Палец | 1 |
| 43 | 4114255 | Проставка | 2 |
| 43 | 4114255 | Проставка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
