Гидроцилиндр стрелы — HITACHI UH033SR

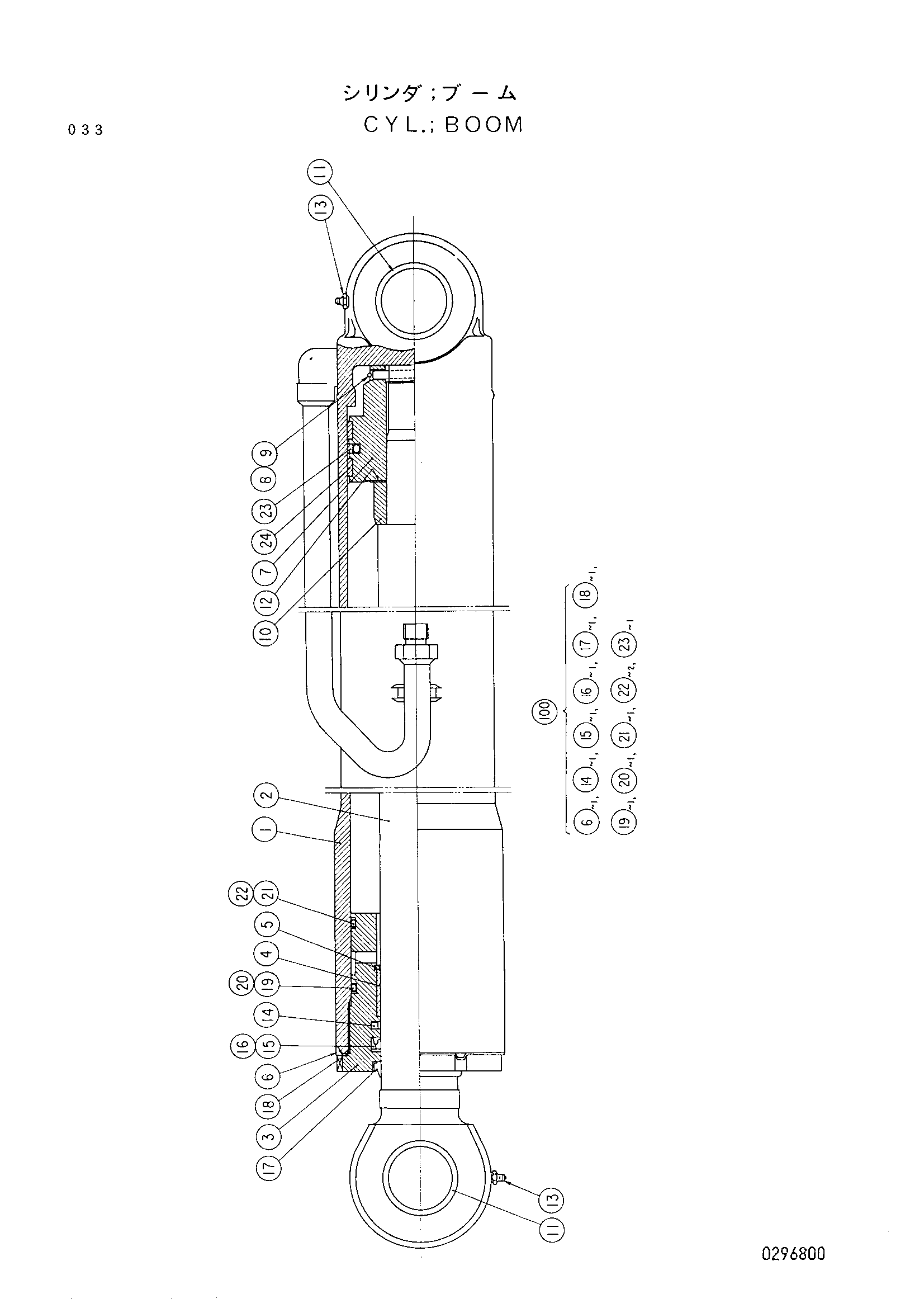

Заводская схема «Гидроцилиндр стрелы» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3034729 | Гидроцилиндр стрела | 1 | |
| 1 | 0296801 | Труба гидроцилиндра | 1 |
| 2 | 0296802 | Шток поршня | 1 |
| 3 | 0296803 | Головка гидроцилиндра | 1 |
| 4 | 988681 | Втулка | 1 |
| 5 | 4510494 | Кольцо фиксатор | 1 |
| 6 | 4039697 | Стопорная шайба | 1 |
| 7 | 0225618 | Поршень | 1 |
| 8 | 0225605 | Палец | 1 |
| 9 | 0225606 | Кольцо ретаинин | 1 |
| 10 | 0296804 | Амортизирующий подшипник | 1 |
| 11 | 0225607 | Втулка пальца | 3 |
| 12 | 0225619 | Регулировочная шайба | 1 |
| 13 | 0225609 | Штуцер | 3 |
| 14 | 0225613 | Кольцо | 1 |
| 15 | 0225611 | Кольцо U | 1 |
| 16 | 0225612 | Опорное кольцо | 1 |
| 17 | 0225610 | Грязесъёмное кольцо | 1 |
| 18 | 4103692 | Уплотнительное кольцо | 1 |
| 19 | 4504858 | Уплотнительное кольцо | 1 |
| 20 | 4512266 | Опорное кольцо | 1 |
| 21 | 4070046 | Уплотнительное кольцо | 1 |
| 22 | 0296805 | Опорное кольцо | 2 |
| 23 | 0225614 | Уплотнительное кольцо | 1 |
| 24 | 0225620 | Кольцо | 2 |
| 100 | 4191201 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
