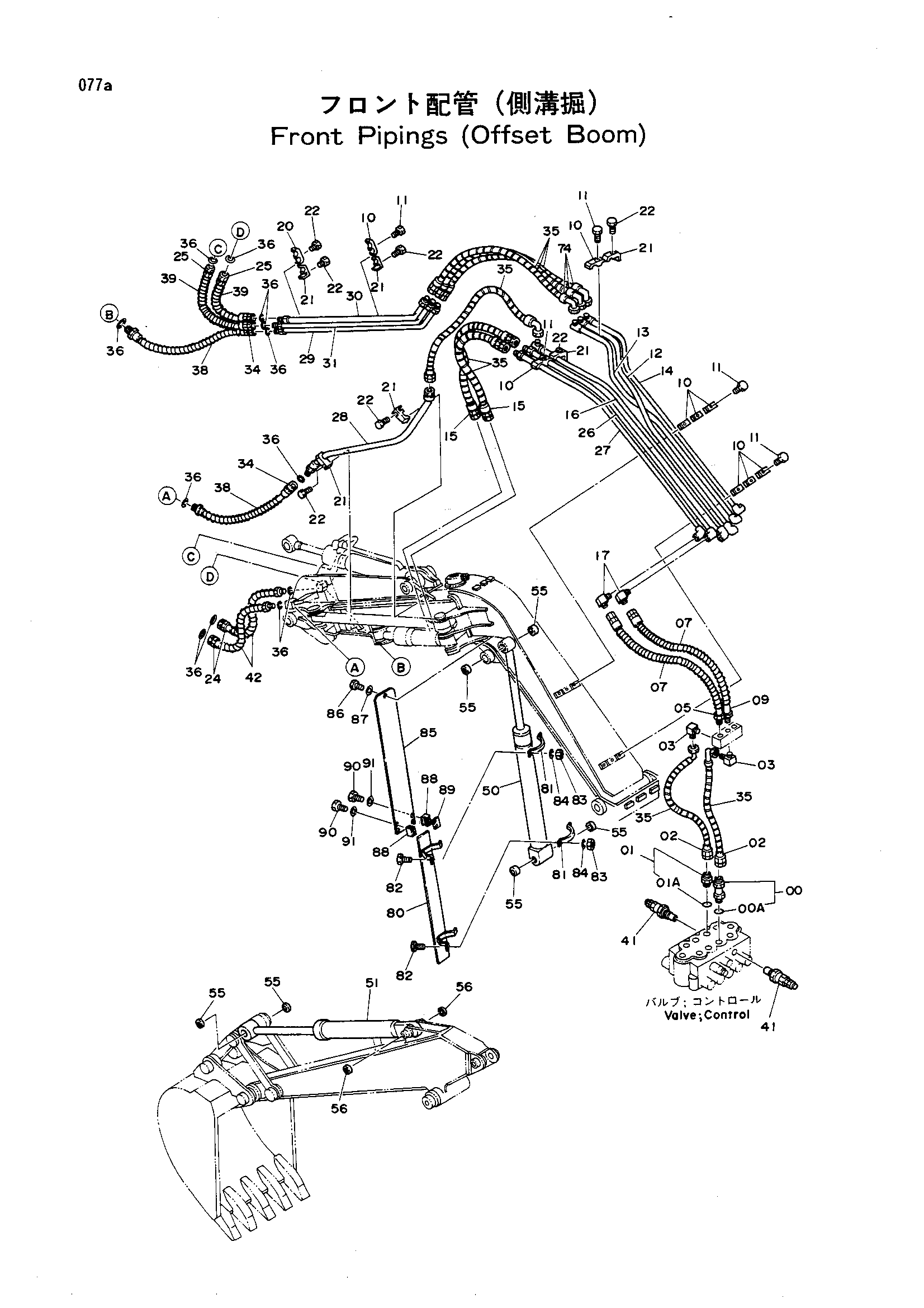

Гидролинии рабочего оборудования <смещаемый стрела> — HITACHI UH033SR

Заводская схема «Гидролинии рабочего оборудования <смещаемый стрела>» для HITACHI UH033SR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4139971	Адаптер	1
00A	4506418	Уплотнительное кольцо	1
01	4042032	Адаптер	1
01A	4506418	Уплотнительное кольцо	1
02	4184869	Шланг	2
03	94-1403	Угловой штуцер	2
05	4055119	Шланг	1
07	4053608	Защитный кожух	2
09	4190201	Шланг	1
10	4053593	Хомут трубки	8
11	J901040	Болт	8
12	8036100	Трубка	1
13	8036101	Трубка	1
14	8036099	Трубка	1
15	4055299	Шланг	2
16	8036097	Трубка	1
17	4187287	Соединение свивел	2
20	4053593	Хомут трубки	2
21	4053594	Хомут трубки	6
22	J901040	Болт	8
24	4140925	Шланг	2
25	4087523	Шланг	2
26	8036096	Трубка	1
27	8036095	Трубка	1
28	8036098	Трубка	1
29	8036103	Трубка	1
30	8036104	Трубка	1
31	8036102	Трубка	1
34	4125587	Шланг	2
35	4044420	Защитный кожух	8
36	4073051	Шайба	12
38	4053607	Защитный кожух	2
39	4070691	Защита шланга	2
41	4180674	Предохранительный клапан	2
42	4053608	Защитный кожух	2
50	3034729	Гидроцилиндр стрела	1
51	3025448	Гидроцилиндр ковш	1
55	4117954	Пылезащитное уплотнение	6
56	4117955	Пылезащитное уплотнение	2
74	4192010	Шланг	3
75	4113202	Шланг	1
80	8037657	Лента	1
81	4198399	Лента	2
82	J901025	Болт	4
83	J950010	Гайка	4
84	A590910	Пружинная шайба	4
85	3036952	Кронштейн	1
86	J901625	Болт	1
87	A590916	Пружинная шайба	1
88	4198400	Резиновая прокладка	2
89	4199141	Седло винта	2
90	J901045	Болт	4
91	A590910	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH033SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
