Гидролинии рабочего оборудования <смещаемый стрела> — HITACHI UH033

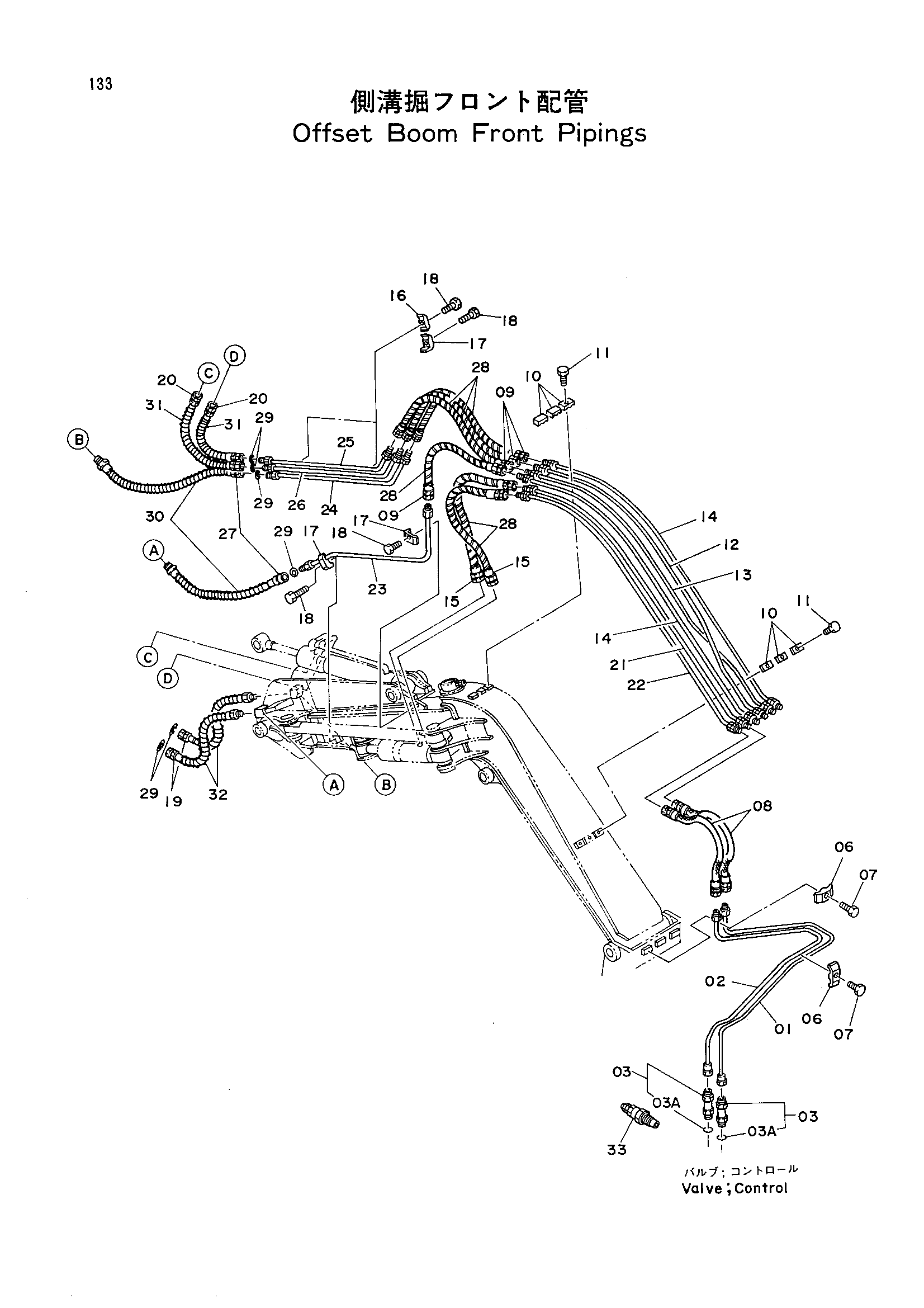

Заводская схема «Гидролинии рабочего оборудования <смещаемый стрела>» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7013614 | Трубка | 1 |
| 01 | 7015610 | Трубка | 1 |
| 02 | 7013615 | Трубка | 1 |
| 02 | 7015611 | Трубка | 1 |
| 03 | 4139969 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4053593 | Хомут трубки | 2 |
| 07 | J901040 | Болт | 2 |
| 08 | 4152657 | Шланг | 2 |
| 08 | 4159505 | Шланг | 2 |
| 09 | 4061027 | Шланг | 4 |
| 10 | 4053593 | Хомут трубки | 6 |
| 11 | J901040 | Болт | 6 |
| 12 | 8028220 | Трубка | 1 |
| 12 | 8033863 | Трубка | 1 |
| 13 | 8028221 | Трубка | 1 |
| 13 | 8033862 | Трубка | 1 |
| 14 | 8028219 | Трубка | 2 |
| 14 | 8033861 | Трубка | 2 |
| 15 | 4055299 | Шланг | 2 |
| 16 | 4053593 | Хомут трубки | 2 |
| 17 | 4053594 | Хомут трубки | 4 |
| 18 | J901040 | Болт | 6 |
| 19 | 4140925 | Шланг | 2 |
| 20 | 4087523 | Шланг | 2 |
| 21 | 8028218 | Трубка | 1 |
| 21 | 8033865 | Трубка | 1 |
| 22 | 8028217 | Трубка | 1 |
| 22 | 8033864 | Трубка | 1 |
| 23 | 8029884 | Трубка | 1 |
| 24 | 8028213 | Трубка | 1 |
| 25 | 8028215 | Трубка | 1 |
| 26 | 8028214 | Трубка | 1 |
| 27 | 4125587 | Шланг | 2 |
| 28 | 4044420 | Защитный кожух | 8 |
| 29 | 4073051 | Шайба | 8 |
| 30 | 4053607 | Защита шланга | 2 |
| 31 | 4070691 | Защита шланга | 2 |
| 32 | 4053608 | Защита шланга | 2 |
| 33 | 4151415 | Предохранительный клапан | 2 |
| 33 | 4180674 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
