Основные гидролинии <отвал> — HITACHI UH033

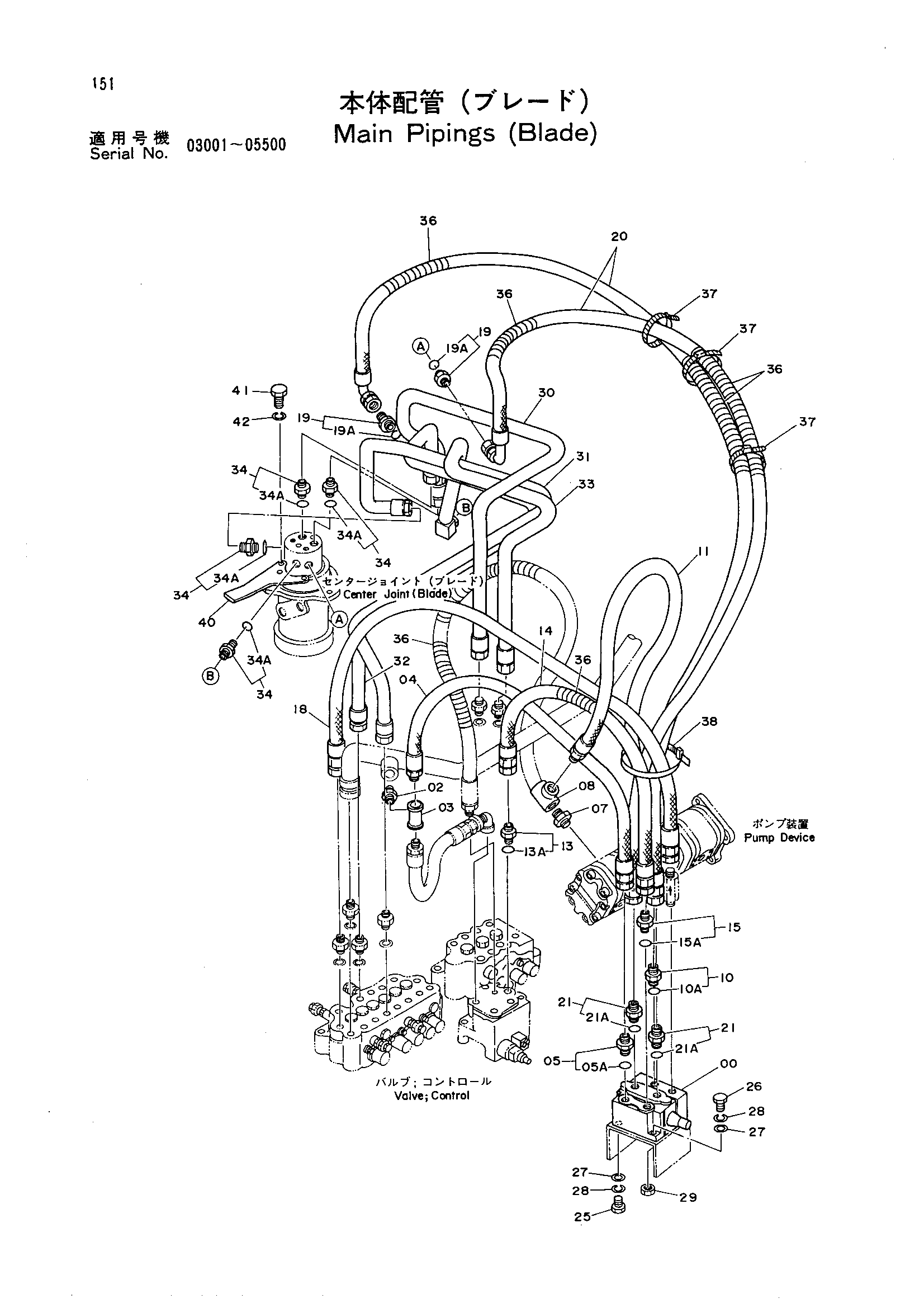

Заводская схема «Основные гидролинии <отвал>» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4158870 | Гидрораспределитель | 1 |
| 02 | 94-1703 | Адаптер | 1 |
| 03 | J70484 | Тройник | 1 |
| 04 | 4058934 | Шланг | 1 |
| 05 | 4129227 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 94-1703 | Адаптер | 1 |
| 08 | 94-0662 | Тройник | 1 |
| 10 | 4042032 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4074026 | Шланг | 1 |
| 13 | 4042032 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4061026 | Шланг | 1 |
| 15 | 4129227 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4078068 | Шланг | 1 |
| 19 | 4162963 | Адапетр S | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4162960 | Шланг | 2 |
| 21 | 4042032 | Адаптер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | J901020 | Болт | 2 |
| 26 | J901035 | Болт | 1 |
| 27 | A590110 | Шайба | 3 |
| 28 | A590910 | Пружинная шайба | 3 |
| 29 | J950010 | Гайка | 1 |
| 30 | 8029579 | Трубка | 1 |
| 31 | 8029580 | Трубка | 1 |
| 32 | 8029581 | Трубка | 1 |
| 33 | 8029582 | Трубка | 1 |
| 34 | 4042032 | Адаптер | 4 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4044420 | Защитный кожух | 6 |
| 37 | 4055312 | Зажим | 3 |
| 38 | 4121859 | Ленточный зажим | 1 |
| 40 | 4158491 | Ограничитель | 1 |
| 41 | J901225 | Болт | 3 |
| 42 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
