Каталог запчастей HITACHI
Двигатель — HITACHI UH033

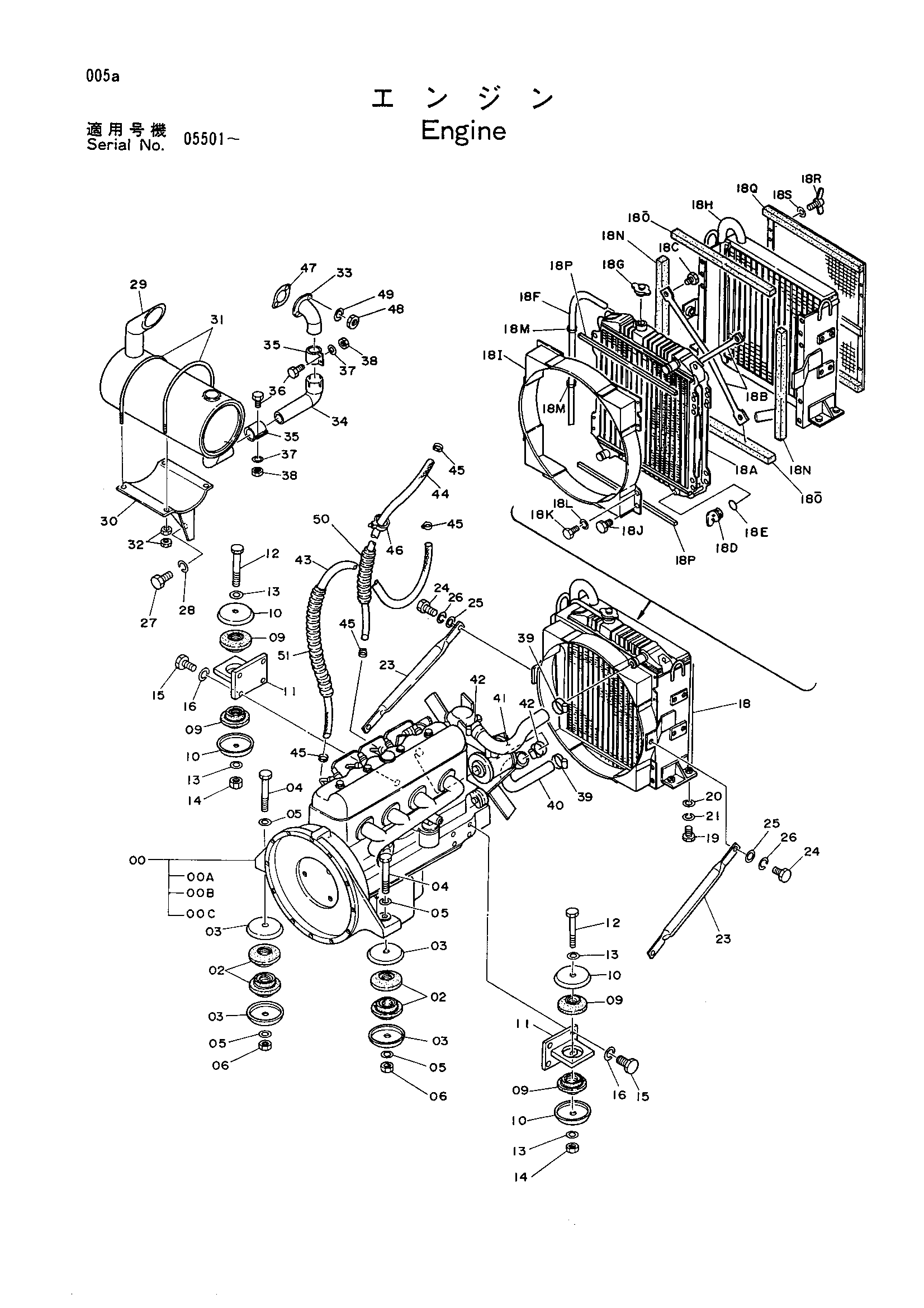

Заводская схема «Двигатель» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4168722 | Двигатель | 1 |
| 00A | 4178829 | Топливный фильтр | 1 |
| 00B | 4178830 | Масляный фильтр | 1 |
| 00C | 4185807 | Ремень вентилятор (1=2 деталь) | 1 |
| 02 | 4177883 замена: 4194638 | Резиновая прокладка | 4 |
| 02 | 4194638 | Резиновая прокладка | 4 |
| 03 | 4169423 | Ограничитель | 4 |
| 04 | J931611 | Болт | 2 |
| 05 | 4114405 | Шайба | 4 |
| 06 | J951016 | Гайка | 2 |
| 09 | 4171112 замена: 4194639 | Резиновая прокладка | 4 |
| 09 | 4194639 | Резиновая прокладка | 4 |
| 10 | 4169423 | Ограничитель | 4 |
| 11 | 8031863 | Кронштейн | 2 |
| 12 | J931608 | Болт | 2 |
| 13 | 4114405 | Шайба | 4 |
| 14 | J951016 | Гайка | 2 |
| 15 | J901235 | Болт | 8 |
| 16 | A590912 | Пружинная шайба | 8 |
| 18 | 4168723 замена: 4208776 | Радиатор в сборе | 1 |
| 18 | 4208776 | Радиатор в сборе | 1 |
| 18A | 4184498 | Коре радиатор | 1 |
| 18B | 4185814 | Шток | 2 |
| 18C | J900616 | Болт | 4 |
| 18D | 4185815 | Кран | 1 |
| 18E | 4185813 | Манжета | 1 |
| 18F | 4077905 | Шланг | 1 |
| 18G | 4185812 замена: 4229939 | Колпачок | 1 |
| 18G | 4229939 | Колпачок | 1 |
| 18H | 4184499 замена: 4209227 | Коллер масляный | 1 |
| 18H | 4209227 | Масляный радиатор | 1 |
| 18I | 4184500 | Направляющая вентилятор | 1 |
| 18J | J900620 | Болт | 4 |
| 18K | J900616 | Болт | 6 |
| 18L | A590906 | Пружинная шайба | 6 |
| 18M | 4185811 | Зажим | 2 |
| 18N | 4185810 | Манжета | 2 |
| 18O | 4185809 | Манжета | 2 |
| 18P | 4185808 | Манжета | 2 |
| 18Q | 4208734 | Сетка | 1 |
| 18R | 4206930 замена: J900612 | Болт винг | 4 |
| 18S | 4206931 замена: A590106 | Шайба | 4 |
| 19 | J901230 | Болт | 4 |
| 20 | 449490 | Шайба | 4 |
| 21 | A590912 | Пружинная шайба | 4 |
| 23 | 4169422 | Стойка | 2 |
| 24 | J901635 | Болт | 4 |
| 25 | A590116 | Шайба | 4 |
| 26 | A590916 | Пружинная шайба | 4 |
| 27 | J901035 | Болт | 3 |
| 28 | A590910 | Пружинная шайба | 3 |
| 29 | 4170904 | Глушитель | 1 |
| 30 | 7015221 | Кронштейн | 1 |
| 31 | 4140612 | U-образный болт | 2 |
| 32 | J950010 | Гайка | 8 |
| 33 | 8032492 | Трубка | 1 |
| 34 | 8032491 | Трубка | 1 |
| 35 | 4108754 | Хомут | 2 |
| 36 | J901035 | Болт | 4 |
| 37 | A590910 | Пружинная шайба | 4 |
| 38 | J950010 | Гайка | 4 |
| 39 | 4505385 | Хомут шланга | 2 |
| 40 | 3031373 | Водяной шланг | 1 |
| 41 | 2020489 | Водяной шланг | 1 |
| 42 | 4504198 | Хомут шланга | 2 |
| 43 | 4037685 | Топливный шланг | 1 |
| 44 | 4149679 | Топливный шланг | 1 |
| 45 | 4514700 | Зажим шланг | 4 |
| 46 | 4121859 | Ленточный зажим | 1 |
| 47 | 4171108 | Прокладка | 1 |
| 48 | 4178755 | Гайка | 2 |
| 49 | A590910 | Пружинная шайба | 2 |
| 50 | 4188522 | Трубка | 1 |
| 51 | 4188520 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
