Тормозной клапан (для ходовой гидромотор) — HITACHI UH033

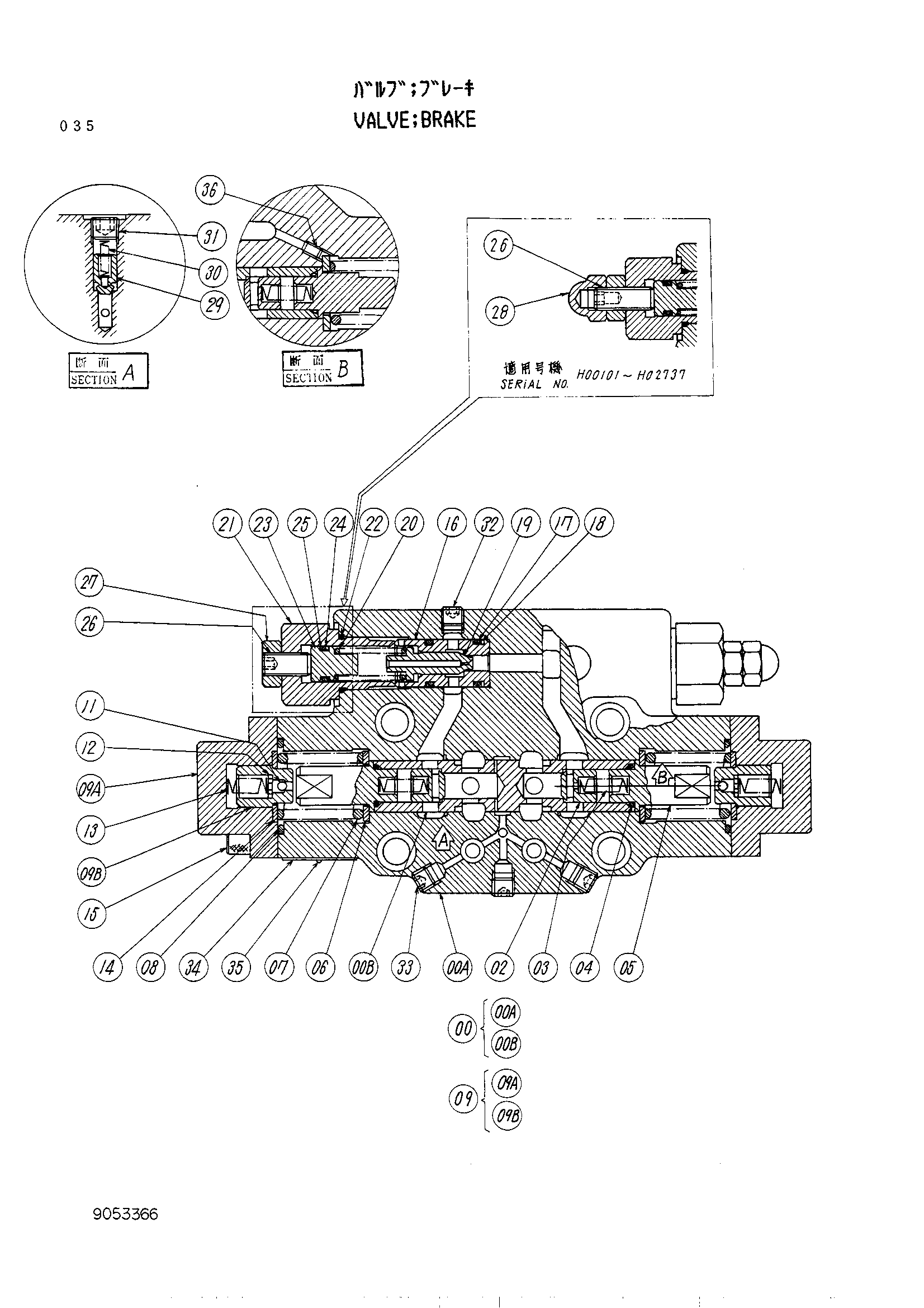

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9053366	Клапан тормоз в сборе	1
00	9053365	Корпус в сборе	1
02	4092117	Попет	2
03	4092113	Пружина сжатия	2
04	4509180	Уплотнительное кольцо	2
05	4117394	Пробка	2
06	4117397	Проставка	2
07	4096123	Пружина сжатия	2
08	A811035	Уплотнительное кольцо	2
09	9053212	Крышка в сборе	2
11	4066744	Стальной шарик	2
12	4039965	Проставка	2
13	4061580	Пружина сжатия	2
14	4117396	Проставка	2
15	M341028	Болт с внутренним шестигранником	8
16	4092177	Втулка	2
17	4506416	Уплотнительное кольцо	4
18	4085607	Опорное кольцо	4
19	4092179	Поршень	2
20	4092103	Пружина сжатия	2
21	4092178	Картридж	2
22	985099	Уплотнительное кольцо	2
23	4092180	Пробка	2
24	957366	Уплотнительное кольцо	2
25	4092265	Кольцо букк-уп	2
26	4092181	Винт регулировка	2
26	4112857	Винт регулировка	2
27	M501008	Гайка	2
28	4068110	Гайка колпачок	2
29	4074069	Тарельчатый клапан	2
30	4074956	Пружина сжатия	2
31	94-2011	Пробка 1/4	2
32	94-2010	Пробка 1/8	2
33	4050968	Пробка 1/6	5
34	3006874	Информационная табличка	1
35	M491832	Приводной винт	2
36	4129231	Дроссель	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
