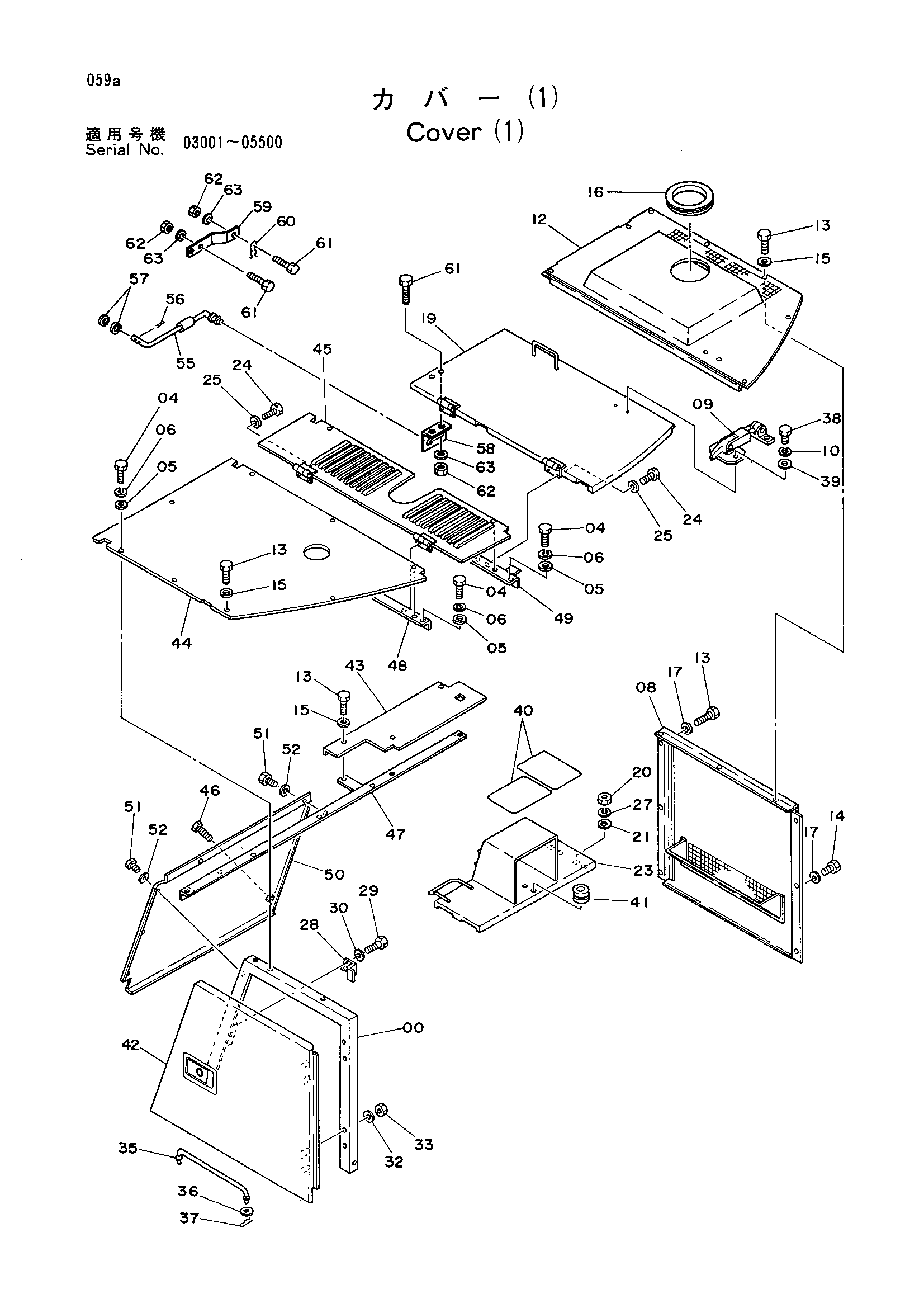

Крышка (1) — HITACHI UH033

Заводская схема «Крышка (1)» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8025763	Опора	1
04	J901225	Болт	8
05	A590112	Шайба	8
06	A590912	Пружинная шайба	8
08	7013595	Крышка	1
09	4113712	Защёлка	1
10	A590908	Пружинная шайба	4
12	7013834	Крышка	1
13	J901225	Болт	24
14	J901216	Болт	3
15	A590112	Шайба	14
16	4075565	Резиновая втулка	1
17	4086891	Шайба	13
19	7013833	Крышка	1
20	M500605	Гайка	4
21	A590106	Плоская шайба	4
23	7012385	Крышка	1
24	J900820	Болт	8
25	A590908	Пружинная шайба	8
27	A590906	Пружинная шайба	4
28	4132082	Ограничитель	1
29	J901025	Болт	2
30	A590110	Шайба	2
32	J217083	Шайба	4
33	J950010	Гайка	4
35	9707254	Стойка	1
36	A590112	Шайба	1
37	4022699	Стопорный палец	1
38	J900816	Болт	4
39	A590108	Шайба	4
40	4121128	Лента	3
41	445100	Резиновая втулка	1
42	7012415	Дверь	1
43	4149036	Крышка	1
44	7013259	Крышка	1
45	8027376	Крышка	1
46	J901225	Болт	1
47	8027378	Опора	1
48	8027374	Опора	1
49	8027377	Опора	1
50	7013641	Крышка	1
51	J901216	Болт	5
52	A590112	Шайба	5
55	9720387	Стойка	1
56	A762020	Шплинт	2
57	A590108	Плоская шайба	2
58	4160003	Стойка	1
59	4160004	Кронштейн	1
60	4509664	Ограничитель	1
61	J900614	Болт	5
62	M500605	Гайка	5
63	A590906	Пружинная шайба	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
