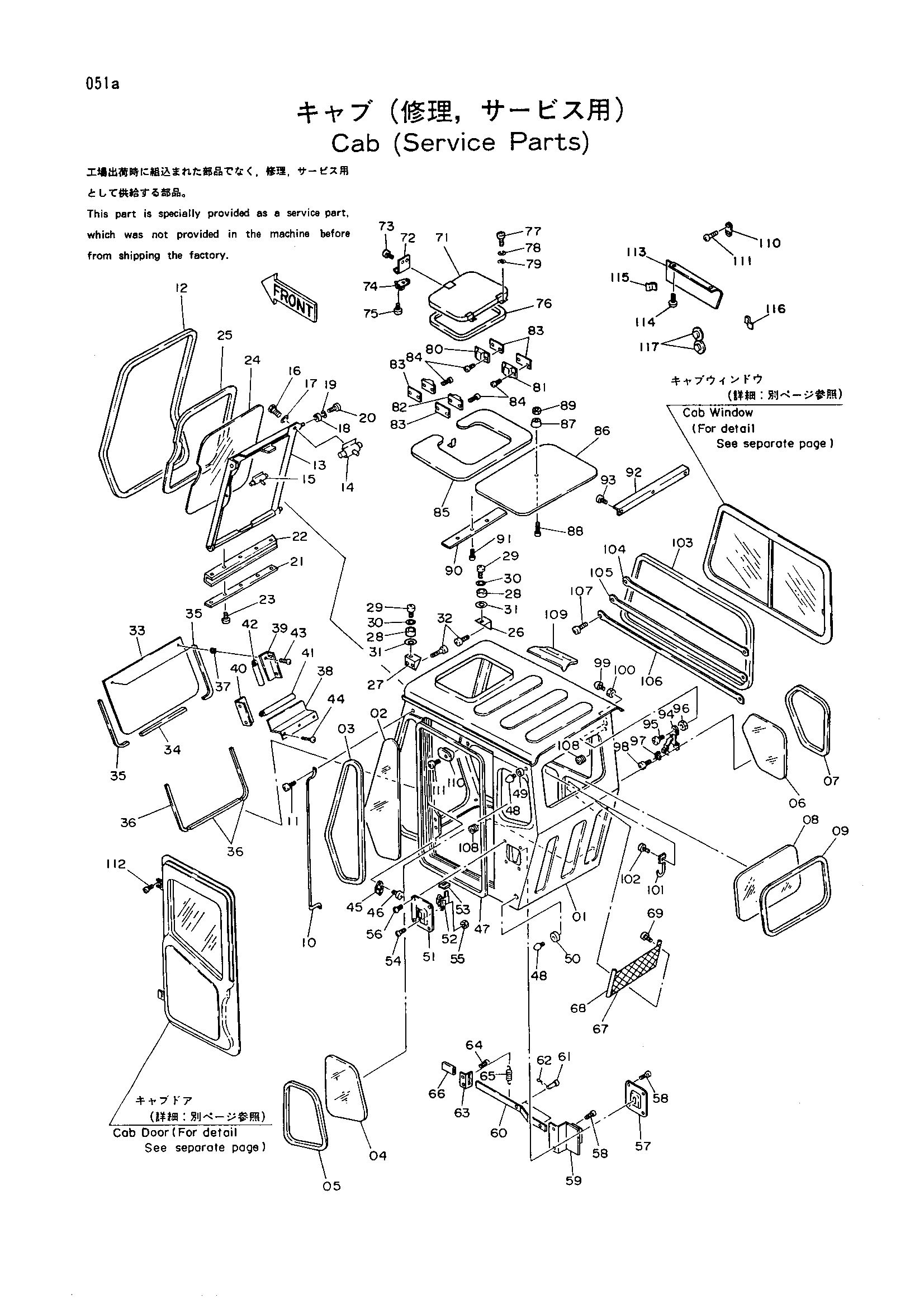

Кабина (для спекиаллй провидед as a сервисный) — HITACHI UH033

Заводская схема «Кабина (для спекиаллй провидед as a сервисный)» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4226173	Кабина в сборе	1
01	4226174	Кабина	1
02	4141608	Стекло	1
03	4141607	Веатхер стрип	1
04	4141610	Стекло	1
05	4141609	Веатхер стрип	1
06	4141612	Стекло	1
07	4141611	Веатхер стрип	1
08	4141614	Стекло	1
09	4141613	Веатхер стрип	1
10	4217824	Поручень	1
11	4217825	Винт	2
12	4141616	Веатхер стрип	1
13	4217826	Рама	1
14	4147957	Замок	1
15	4147958	Замок	1
16	J901016	Болт	4
17	A590910	Пружинная шайба	4
18	4141623	Ролик	4
19	A590105	Плоская шайба	4
20	4141748	Винт	4
21	4141620	Пластина	1
22	4141621	Резиновая прокладка	1
23	M470516	Винт	4
24	4141618	Стекло	1
25	4141617	Веатхер стрип	1
26	4148514	Кронштейн	1
27	4148515	Кронштейн	1
28	4141626	Резиновая прокладка	2
29	4141741	Винт	2
30	A590108	Плоская шайба	2
31	4148517	Шайба	2
32	4141743	Винт	4
33	4141627	Стекло	1
34	4217830	Веатхер стрип	1
35	4217832	Веатхер стрип	2
36	4217935	Резиновая прокладка	1
37	4141880	Резиновая втулка	2
38	4217833	Кронштейн	1
39	4217834	Кронштейн	1
40	4217835	Кронштейн	1
41	4217836	Веатхер стрип	1
42	4217837	Веатхер стрип	2
43	4219493	Винт	2
44	4217838	Винт	7
45	4217839	Ответная планка	1
46	4141747	Винт	2
47	4182568	Веатхер стрип	1
48	4141683	Ограничитель	2
49	4217840	Проставка	1
50	4217841	Проставка	1
51	4217842	Кронштейн	1
52	4217843	Замок	1
53	4217844	Крышка	1
54	4217845	Винт	2
55	4141739	Гайка	2
56	4141882	Винт	4
57	4217846	Крышка	1
58	4189968	Винт	7
59	4217848	Кронштейн	1
60	4217849	Рычаг	1
61	A740616	Палец	1
62	A761616	Шплинт	2
63	4217850	Кронштейн	1
64	4217848	Винт	2
65	4141680	Пружина	1
66	4141682	Колпачок	1
67	4141688	Поккет	1
68	4141689	Направляющая поккет	1
69	4141741	Винт	3
71	4217852	Крышка	1
72	4213967	Замок	1
73	4152531	Винт	2
74	4084437	Замок	1
75	M470516	Винт	2
76	4141691	Резиновая прокладка	1
77	4141737	Винт	4
78	A590906	Пружинная шайба	4
79	4217853	Шайба	4
80	4141693	Ограничитель	4
81	4141695	Ограничитель	1
82	4141696	Ограничитель	1
83	4141694	Регулировочная шайба	6
84	4141743	Винт	12
85	4217854	Трим накладка	1
86	4217855	Трим накладка	1
87	4141699	Амортизатор	1
88	4156340	Винт	1
89	4141738	Гайка	1
90	4158837	Опора	1
91	4141743	Винт	3
92	4217857	Опора	1
93	4141750	Винт	3
94	4217858	Замок	1
95	4217859	Винт	2
96	4141739	Гайка	2
97	4217860	Пластина	1
98	4217861	Винт	1
99	4141683	Ограничитель	1
100	J950010	Гайка	1
101	4141703	Крюк	1
102	4156339	Винт	2
103	4217862	Велт	1
104	4141718	Защитный кожух	1
105	4141719	Защитный кожух	1
106	4141720	Защитный кожух	1
107	4141745	Винт	6
108	4141728	Резиновая втулка	2
109	4141731	Крышка	1
110	4141729	Пластина	1
111	4152531	Винт	2
112	4141733	Винт	6
113	4141722	Панель	1
114	4141750	Винт	2
115	4148518	Опора	1
116	4148519	Опора	1
117	4141727	Резиновая прокладка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
