Основные гидролинии <отвал> — HITACHI UH033

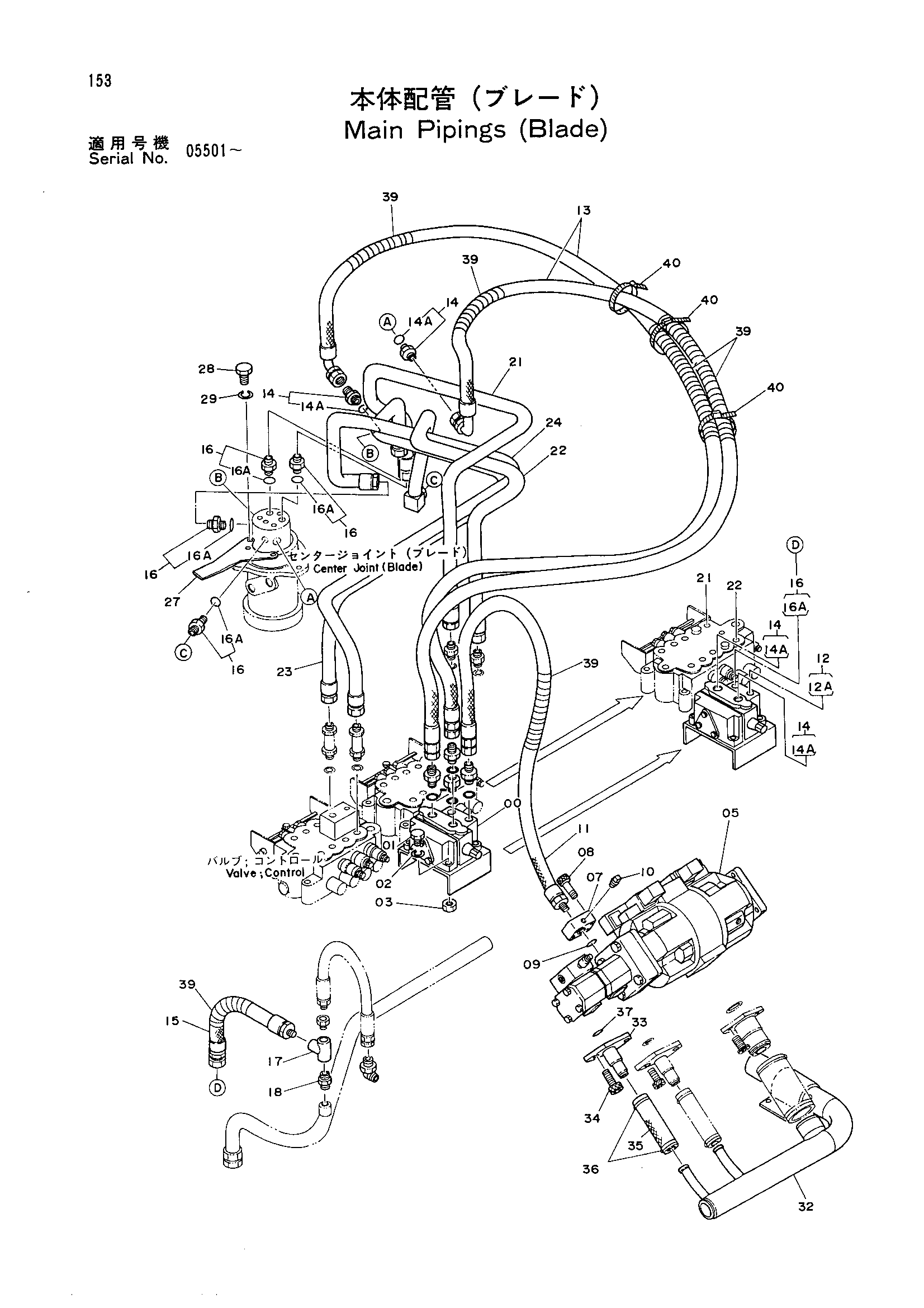

Заводская схема «Основные гидролинии <отвал>» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4169915 | Гидрораспределитель | 1 |
| 01 | J901030 | Болт | 3 |
| 02 | A590910 | Пружинная шайба | 3 |
| 03 | J950010 | Гайка | 3 |
| 05 | 4181049 | Поршневой насос | 1 |
| 07 | 3033772 | Фланец | 1 |
| 08 | M341045 | Болт с внутренним шестигранником | 4 |
| 09 | A811030 | Уплотнительное кольцо | 1 |
| 10 | 94-2022 | Пробка | 1 |
| 11 | 4138887 | Шланг | 1 |
| 12 | 4042031 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4169555 | Шланг | 2 |
| 14 | 4162963 | Адапетр S | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4169554 | Нейлоновый шланг | 1 |
| 16 | 4042032 | Адаптер | 5 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | J70484 | Тройник | 1 |
| 18 | J70784 | Адаптер | 1 |
| 21 | 8032510 | Трубка | 1 |
| 22 | 8032513 | Трубка | 1 |
| 23 | 8032512 | Трубка | 1 |
| 24 | 8032511 | Трубка | 1 |
| 27 | 4158491 | Ограничитель | 1 |
| 28 | J901225 | Болт | 3 |
| 29 | A590912 | Пружинная шайба | 3 |
| 32 | 7016244 | Всасывающая трубка | 1 |
| 33 | 9722275 | Всасывающая трубка | 1 |
| 34 | M341036 | Болт с внутренним шестигранником | 4 |
| 35 | 4120248 | Резиновый шланг | 1 |
| 36 | 4505243 | Хомут шланга | 2 |
| 37 | A811030 | Уплотнительное кольцо | 1 |
| 39 | 4044420 | Защитный кожух | 6 |
| 40 | 4055312 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
