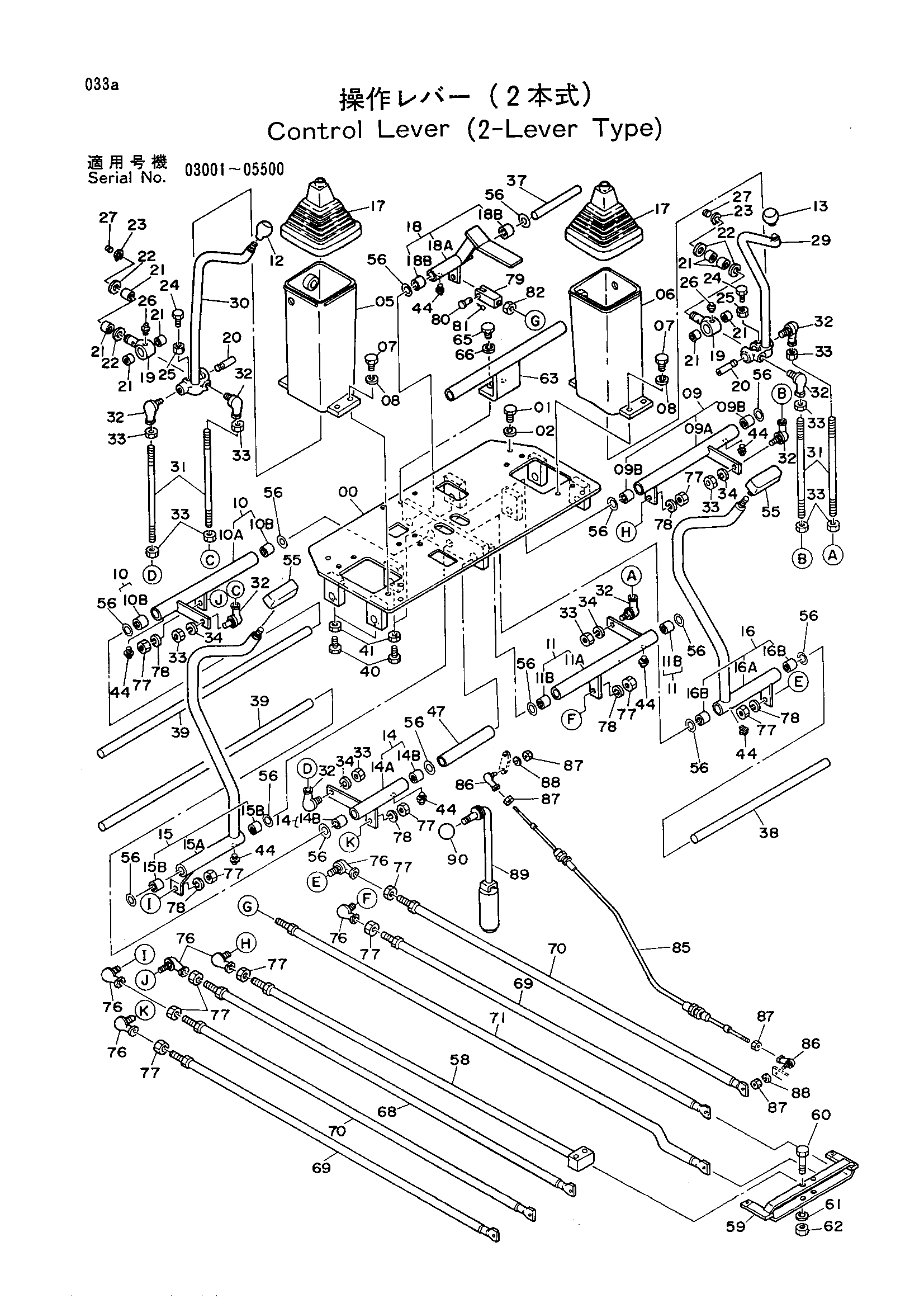

Рычаг управления (2-рычаг тип) — HITACHI UH033

Заводская схема «Рычаг управления (2-рычаг тип)» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7013302	Кронштейн	1
01	J901016 замена: J901025	Болт	6
01	J901025	Болт	6
02	A590910	Пружинная шайба	6
05	7011224	Стойка	1
06	7011225	Стойка	1
07	J901020 замена: J901025	Болт	8
07	J901025	Болт	8
08	A590910	Пружинная шайба	8
09	9053489	Рычаг (с подшипник.)	1
09A	9718550	Рычаг	1
09B	4063692	Игольчатый подшипник	2
10	9053490	Рычаг (с подшипник.)	1
10A	9718585	Рычаг	1
10B	4063692	Игольчатый подшипник	2
11	9053488	Рычаг (с подшипник.)	1
11A	9718551	Рычаг	1
11B	4063692	Игольчатый подшипник	2
12	4117703	Рукоятка	1
13	4117704	Рукоятка	1
14	9053487	Рычаг (с подшипник.)	1
14A	9717358	Рычаг	1
14B	4063692	Игольчатый подшипник	2
15	9053492	Рычаг (с подшипник.)	1
15A	8027288	Рычаг	1
15B	4063692	Игольчатый подшипник	2
16	9053493	Рычаг (с подшипник.)	1
16A	8025758	Рычаг	1
16B	4063692	Игольчатый подшипник	2
17	2016686	Защитный чехол	2
18	9053491	Педаль (с подшипник.)	1
18A	8027442	Педаль	1
18B	4063692	Игольчатый подшипник	2
19	3025206	Палец	2
20	4086444	Палец	2
21	4063694	Игольчатый подшипник	8
22	A590116	Шайба	4
23	991339	Стопорное кольцо	2
24	J900822	Болт	2
25	M500807	Гайка	2
26	J75481	Штуцер	2
27	94-2010	Пробка	2
29	7010969	Рычаг	1
30	7010970	Рычаг	1
31	4131254	Шток	4
32	4056019	Джоинт.балл	8
33	M501008	Гайка	12
34	A590910	Пружинная шайба	4
37	4149389	Палец	1
38	4140991	Палец	1
39	4140992	Палец	2
40	J901025	Болт	4
41	J950010	Гайка	4
44	J75481	Штуцер	7
47	4151234	Проставка	1
55	4122423	Рукоятка	2
56	4081592	Регулировочная шайба	14
58	9718706	Шток	1
59	8027443	Тяга	1
60	J901060	Болт	2
61	A590910	Пружинная шайба	2
62	J950010	Гайка	2
63	9719420	Стойка	1
65	J901020 замена: J901025	Болт	2
65	J901025	Болт	2
66	A590910	Пружинная шайба	2
68	9717365	Шток	1
69	9717359	Шток	2
70	9717367	Шток	2
71	9718705	Шток	1
76	4056019	Джоинт.балл	6
77	M501008	Гайка	12
78	A590910	Пружинная шайба	6
79	M981055	Концевой вилка	1
80	A741026	Палец	1
81	A763016	Шплинт	1
82	M501008	Гайка	1
85	4146998	Трос управления	1
86	4056016	Джоинт.балл	2
87	M500504	Гайка	4
88	A590905	Пружинная шайба	2
89	8025882	Блокировка поворот	1
90	4143169	Рукоятка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
