Отвал трубопроводы — HITACHI UH033

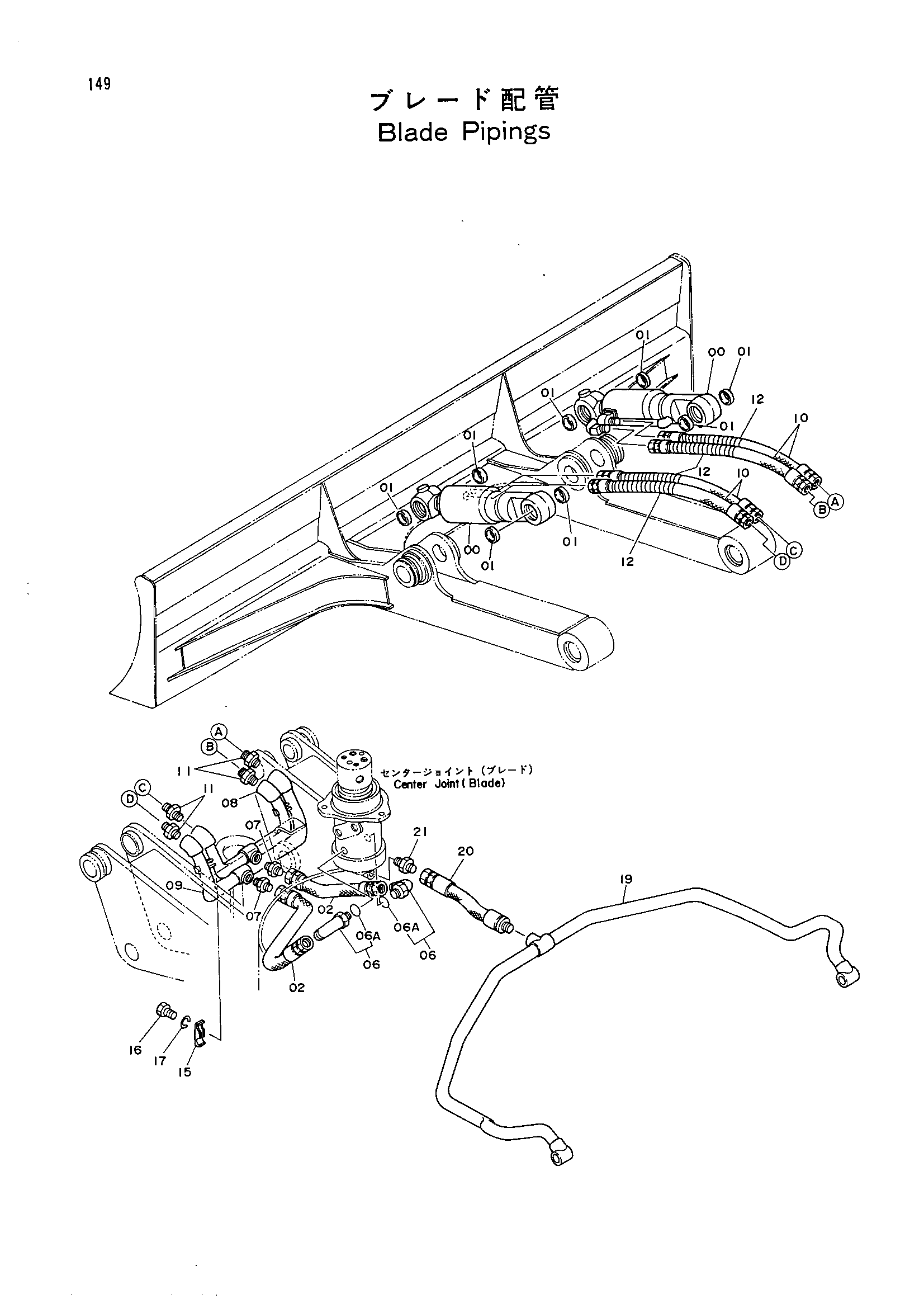

Заводская схема «Отвал трубопроводы» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3029310 | Гидроцилиндр отвала | 2 |
| 01 | 4117955 | Пылезащитное уплотнение | 8 |
| 02 | 4159511 | Шланг | 2 |
| 06 | 4037760 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4126562 | Адаптер | 2 |
| 08 | 8029528 | Трубка | 1 |
| 09 | 8029529 | Трубка | 1 |
| 10 | 4055298 | Шланг | 4 |
| 11 | 94-1302 | Адаптер | 4 |
| 12 | 4053603 | Плотектор | 4 |
| 15 | 4053593 | Хомут трубки | 3 |
| 16 | J901040 | Болт | 3 |
| 17 | A590910 | Пружинная шайба | 3 |
| 19 | 7014468 | Трубка | 1 |
| 20 | 4141971 | Шланг | 1 |
| 21 | 94-1302 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
