Гидрораспределитель — HITACHI UH033

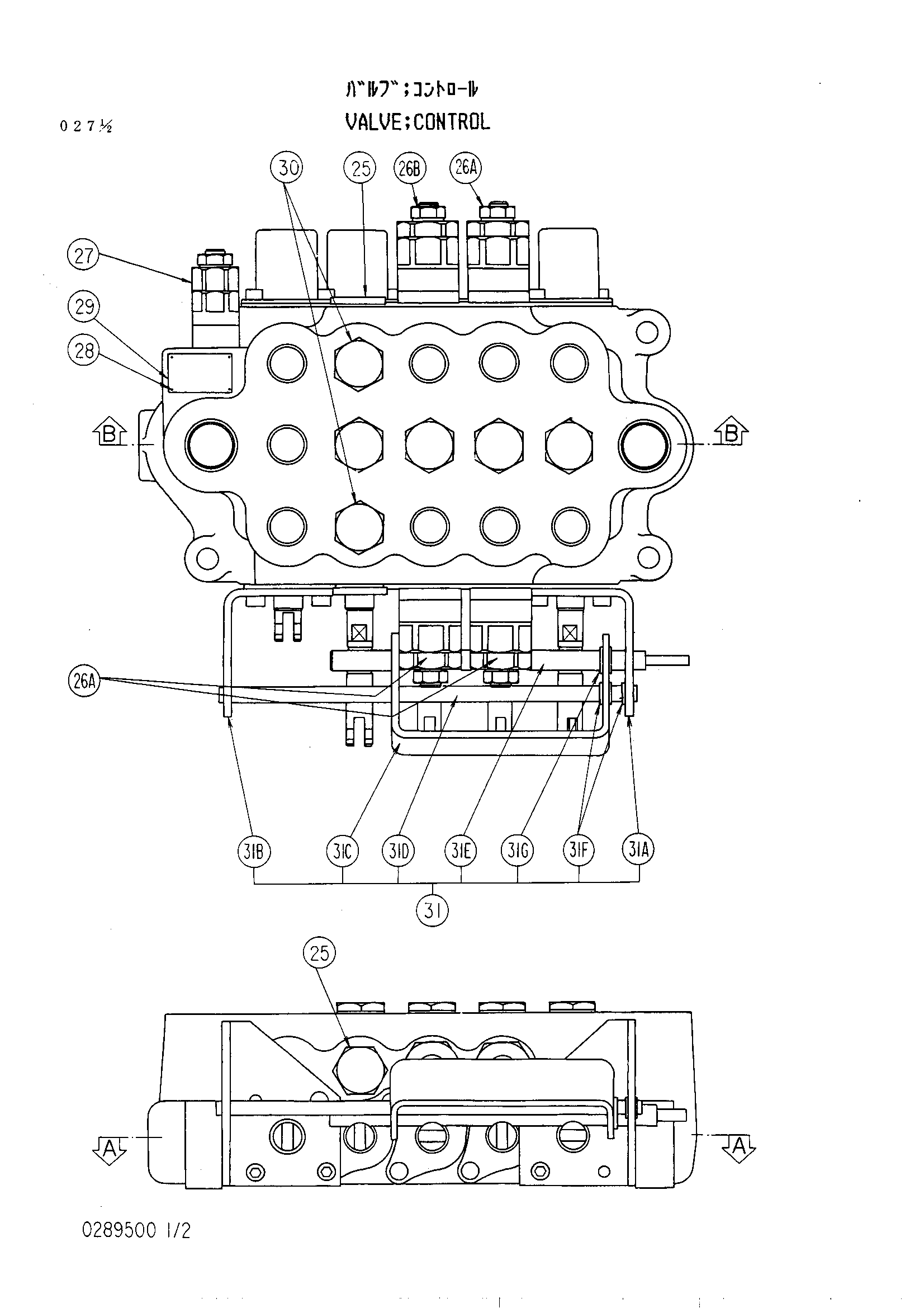

Заводская схема «Гидрораспределитель» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4168641 | Гидрораспределитель | 1 | |
| 7 | 0225201 | Винт колпачок | 5 |
| 8 | 0225202 | Уплотнение | 10 |
| 9 | 0225203 | Стеклоочиститель | 10 |
| 10 | 0225204 | Уплотнение пластина | 10 |
| 11 | 0225205 | Седло пружины | 10 |
| 12 | 0225206 | Колпачок | 5 |
| 13 | 0225208 | Пружина | 1 |
| 14 | 0225207 | Пружина | 3 |
| 15 | 0289501 замена: 0289513 | Пружина | 1 |
| 15 | 0289513 | Пружина | 1 |
| 16 | 0225209 | Пружина | 4 |
| 17 | 0225210 | Пробка | 4 |
| 18 | 0225211 | Тарельчатый клапан | 4 |
| 19 | 0289502 | Тарельчатый клапан | 2 |
| 20 | 0289503 | Головка золотник | 4 |
| 21 | 0125112 | Винт | 4 |
| 22 | 0289504 | Болт с внутренним шестигранником | 10 |
| 23 | 0113504 | Пробка | 1 |
| 24 | 4506418 | Уплотнительное кольцо | 4 |
| 25 | 0225105 | Пробка | 2 |
| 26A | 4187674 | Предохранительный клапан | 3 |
| 26B | 4187672 | Предохранительный клапан | 1 |
| 27 | 4187675 | Предохранительный клапан | 1 |
| 30 | 0289505 | Пробка | 2 |
| 31 | 4187678 | Тяга в сборе | 1 |
| 31A | 0289506 | Кронштейн | 1 |
| 31B | 0289507 | Кронштейн | 1 |
| 31C | 0289508 | Тяга | 1 |
| 31D | 0289509 | Штанга | 1 |
| 31E | 0289510 | Штанга | 1 |
| 31F | 0289511 | Стопорное кольцо | 4 |
| 31G | 991336 | Кольцо фиксатор | 2 |
| 32 | 0289512 | Болт с внутренним шестигранником | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
