Основные гидролинии — HITACHI UH033

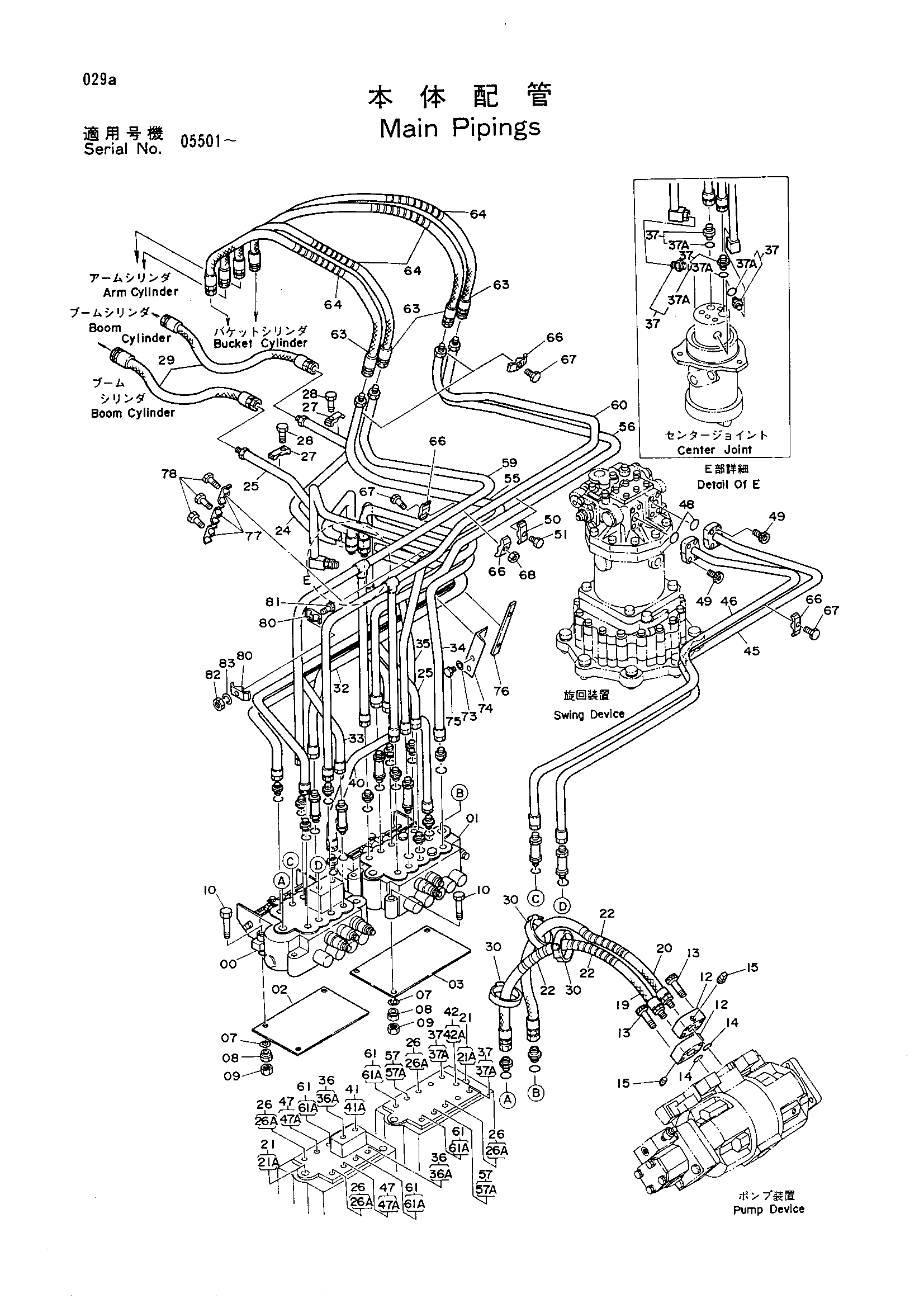

Заводская схема «Основные гидролинии» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4168642 | Гидрораспределитель | 1 |
| 01 | 4168641 | Гидрораспределитель | 1 |
| 02 | 4171110 | Резиновая прокладка | 1 |
| 03 | 4171111 | Резиновая прокладка | 1 |
| 07 | A590110 | Шайба | 6 |
| 08 | M660010 | U-образная гайка | 6 |
| 09 | J950010 | Гайка | 6 |
| 10 | J901080 | Болт | 6 |
| 12 | 3032971 | Фланец | 2 |
| 13 | M341045 | Болт с внутренним шестигранником | 8 |
| 14 | A811035 | Уплотнительное кольцо | 2 |
| 15 | 94-2022 | Пробка | 2 |
| 19 | 4159796 | Шланг | 1 |
| 20 | 4142470 | Шланг | 1 |
| 21 | 4042033 | Адаптер | 2 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4044420 | Защитный кожух | 3 |
| 24 | 7015327 | Трубка | 1 |
| 25 | 7015328 | Трубка | 1 |
| 26 | 4042032 | Адаптер | 4 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4053594 | Хомут трубки | 2 |
| 28 | J901045 | Болт | 2 |
| 29 | 4061027 | Шланг | 2 |
| 30 | 4121859 | Ленточный зажим | 3 |
| 32 | 8031978 | Трубка | 1 |
| 33 | 8031979 | Трубка | 1 |
| 34 | 8031980 | Трубка | 1 |
| 35 | 8031981 | Трубка | 1 |
| 36 | 4139971 | Адаптер | 2 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4042032 | Адаптер | 6 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 8031982 | Трубка | 1 |
| 41 | 4042031 | Адаптер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4159158 | Адаптер | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 7015330 | Трубка | 1 |
| 46 | 7015331 | Трубка | 1 |
| 47 | 4139969 | Адаптер | 2 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | A811030 | Уплотнительное кольцо | 2 |
| 49 | M341036 | Болт с внутренним шестигранником | 8 |
| 50 | 4053593 | Хомут трубки | 1 |
| 51 | J901045 | Болт | 1 |
| 55 | 7015363 | Трубка | 1 |
| 56 | 7015361 | Трубка | 1 |
| 57 | 4139971 | Адаптер | 2 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | 7015364 | Трубка | 1 |
| 60 | 7015362 | Трубка | 1 |
| 61 | 4042032 | Адаптер | 4 |
| 61A | 4506418 | Уплотнительное кольцо | 1 |
| 63 | 4055301 | Шланг | 4 |
| 64 | 4044420 | Защитный кожух | 4 |
| 66 | 4053593 | Хомут трубки | 5 |
| 67 | J901045 | Болт | 4 |
| 68 | J950010 | Гайка | 1 |
| 73 | A590112 | Шайба | 2 |
| 74 | 9722385 | Опора | 1 |
| 75 | J901230 | Болт | 2 |
| 76 | 4169884 | Седло винта | 1 |
| 77 | 4053593 | Хомут трубки | 3 |
| 78 | J901045 | Болт | 3 |
| 80 | 4053593 | Хомут трубки | 2 |
| 81 | J901045 | Болт | 1 |
| 82 | J950010 | Гайка | 1 |
| 83 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
