Рукоять — HITACHI UH033

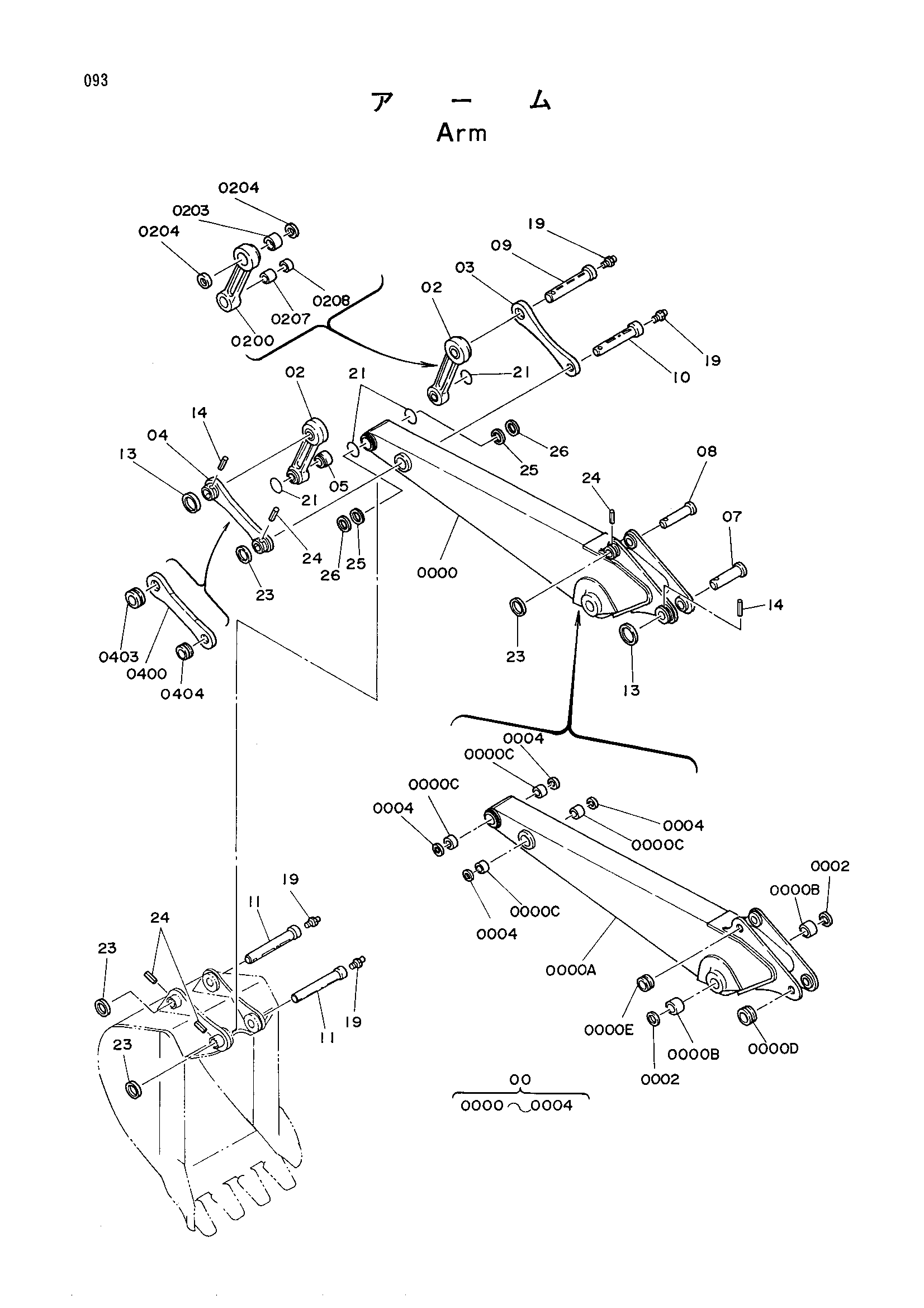

Заводская схема «Рукоять» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9047867 | Рукоять в сборе | 1 | |
| 00 | 9047733 | Рукоять в сборе | 1 |
| 0000 | 9047732 | Рукоять | 1 |
| 0000A | 6005598 | Рукоять | 1 |
| 0000B | 4128480 | Втулка | 2 |
| 0000C | 4128481 | Втулка | 4 |
| 0000D | 4138828 | Ограничитель | 1 |
| 0000E | 4139434 | Ограничитель | 1 |
| 0002 | 4094086 | Пылезащитное уплотнение | 2 |
| 0004 | 4094088 | Пылезащитное уплотнение | 4 |
| 02 | 9047722 | Тяга в сборе | 2 |
| 0200 | 3025549 | Тяга | 1 |
| 0203 | 4128479 | Втулка | 1 |
| 0204 | 4094087 | Пылезащитное уплотнение | 2 |
| 0207 | 4128481 | Втулка | 1 |
| 0208 | 4094088 | Пылезащитное уплотнение | 1 |
| 03 | 3015897 | Тяга | 1 |
| 04 | 8031925 | Тяга в сборе | 1 |
| 04 | 9047676 замена: 8031925 | Тяга в сборе | 1 |
| 0400 | 3015897 | Тяга | 1 |
| 0403 | 4138828 | Ограничитель | 1 |
| 0404 | 4139434 | Ограничитель | 1 |
| 05 | 4037725 | Деталь | 1 |
| 07 | 3025519 | Палец | 1 |
| 08 | 3025520 | Палец | 1 |
| 09 | 3025522 | Палец | 1 |
| 10 | 3025521 | Палец | 1 |
| 11 | 3025518 замена: 3031418 | Палец | 2 |
| 11 | 3031418 | Палец | 2 |
| 13 | 4065688 | Кольцо | 2 |
| 14 | 4065689 | Палец | 2 |
| 19 | J75481 | Штуцер | 4 |
| 21 | 4094085 | Уплотнительное кольцо | 4 |
| 23 | 4141000 | Кольцо | 4 |
| 24 | 4141001 | Палец | 4 |
| 25 | 4042136 | Проставка | 2 |
| 26 | 4054502 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
