Гидролинии рабочего оборудования <укороченный вылет> — HITACHI UH033

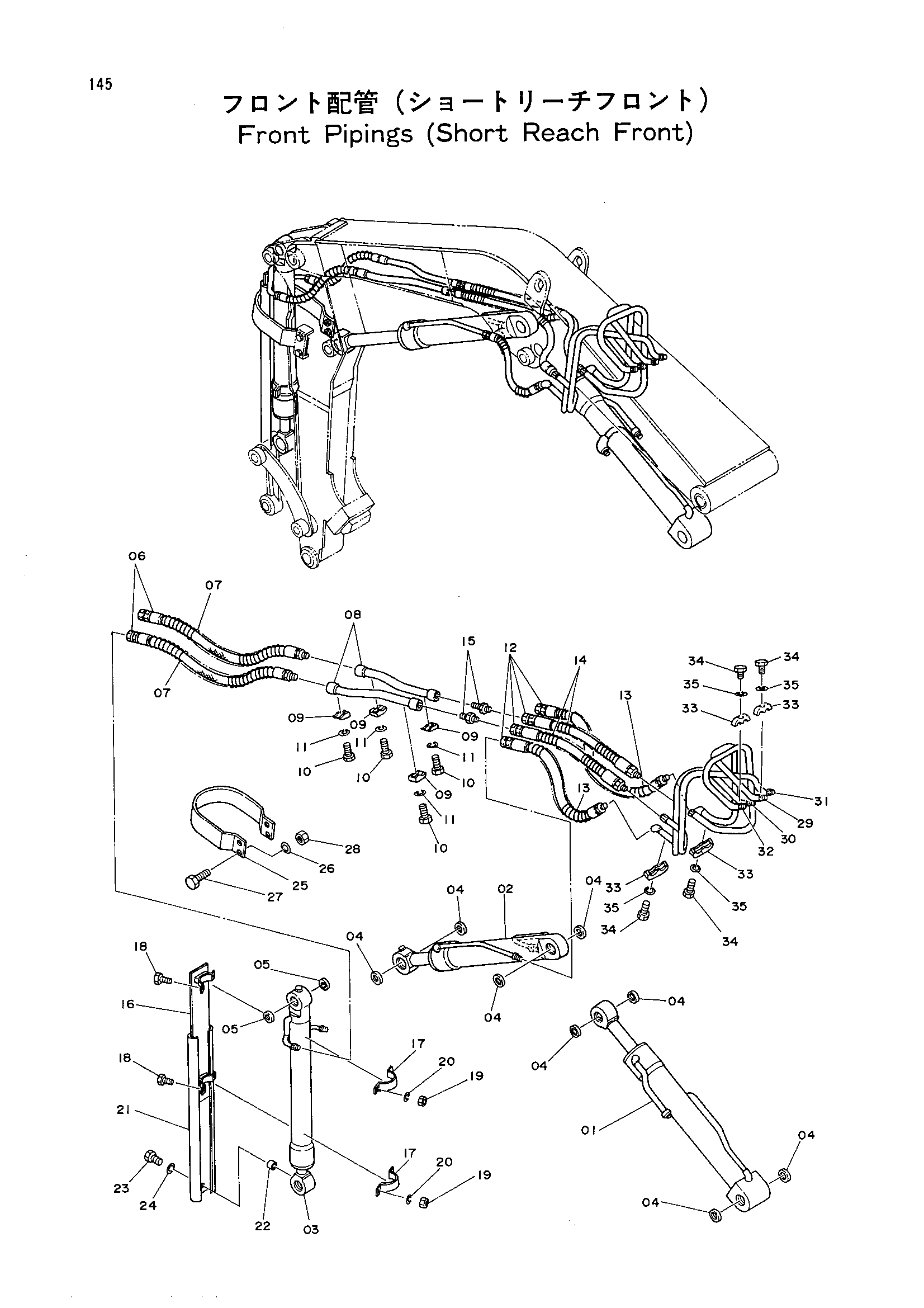

Заводская схема «Гидролинии рабочего оборудования <укороченный вылет>» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3029570 | Гидроцилиндр стрелы | 1 |
| 01 | 3033891 | Гидроцилиндр стрелы | 1 |
| 02 | 3029571 | Гидроцилиндр рукояти | 1 |
| 03 | 3029572 | Гидроцилиндр ковша | 1 |
| 04 | 4117954 | Пылезащитное уплотнение | 10 |
| 05 | 4117955 | Пылезащитное уплотнение | 2 |
| 06 | 4055262 | Шланг | 2 |
| 07 | 4053607 | Защита шланга | 2 |
| 08 | 9707748 | Трубка | 2 |
| 09 | 4053594 | Хомут трубки | 4 |
| 10 | J901040 | Болт | 4 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | 4055264 | Шланг | 4 |
| 13 | 4044420 | Защитный кожух | 2 |
| 14 | 4053609 | Защитный кожух | 2 |
| 15 | 94-1303 | Адаптер | 2 |
| 16 | 8011830 | Лента | 1 |
| 16-28 | 9055539 | Защита в сборе | 1 |
| 17 | 4079022 | Лента | 2 |
| 18 | J901025 | Болт | 4 |
| 19 | J950010 | Гайка | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | 3012545 | Крышка | 1 |
| 22 | 4160449 | Седло винта | 1 |
| 23 | J901625 | Болт | 1 |
| 24 | A590916 | Пружинная шайба | 1 |
| 25 | 8011829 | Защитный кожух | 1 |
| 26 | A590916 | Пружинная шайба | 4 |
| 27 | J901640 | Болт | 4 |
| 28 | J950016 | Гайка | 4 |
| 29 | 8030186 | Трубка | 1 |
| 30 | 8030187 | Трубка | 1 |
| 31 | 8030188 | Трубка | 1 |
| 32 | 8030189 | Трубка | 1 |
| 33 | 4053595 | Хомут трубки | 4 |
| 34 | J901045 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
