Гидрораспределитель — HITACHI UH033

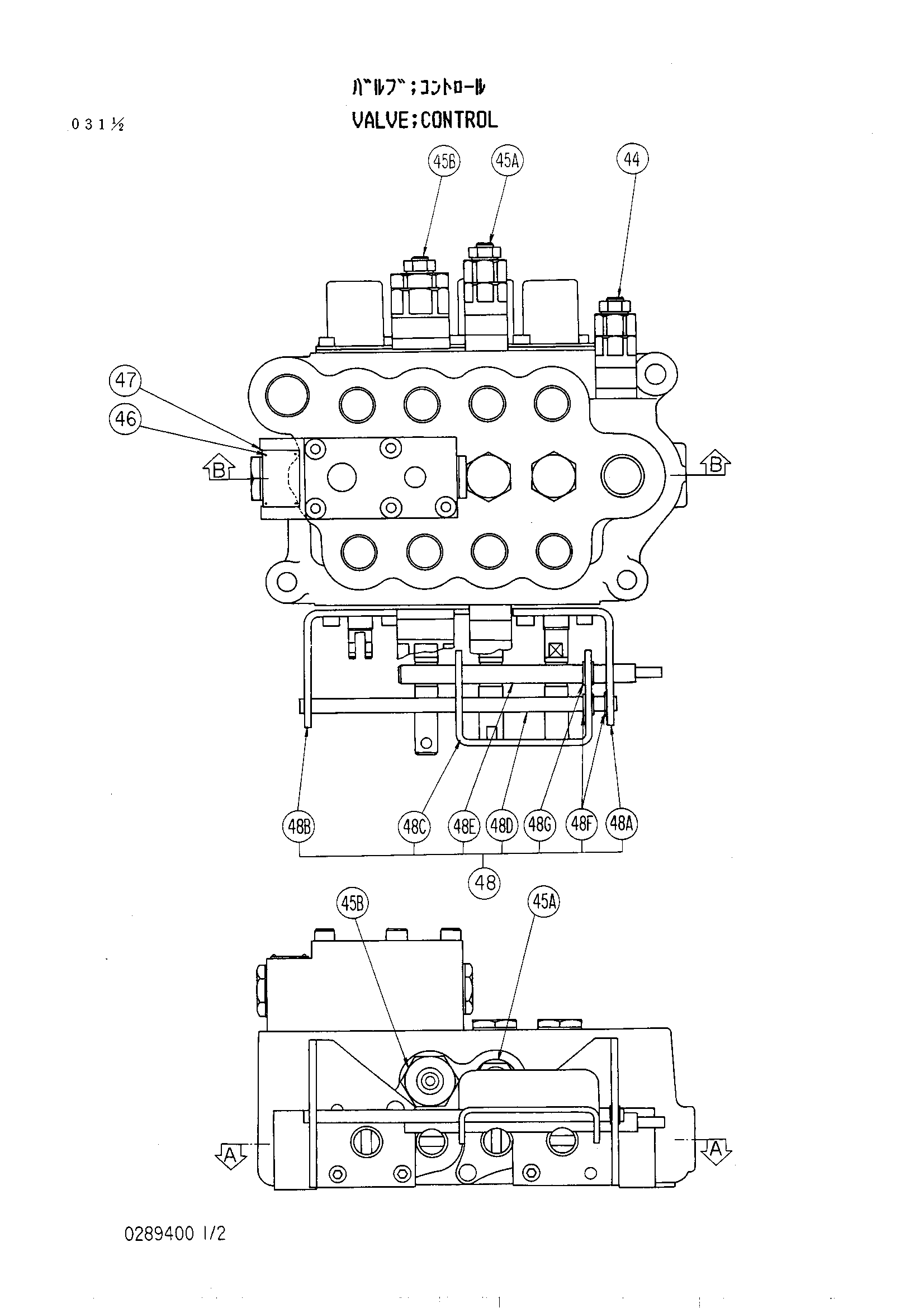

Заводская схема «Гидрораспределитель» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4168642	Гидрораспределитель	1
6	0225201	Винт колпачок	4
7	0225202	Уплотнение	8
8	0225203	Стеклоочиститель	8
9	0225204	Уплотнение пластина	8
10	0225205	Седло пружины	8
11	0225206	Колпачок	4
12	0225207	Пружина	1
13	0225101	Пружина	1
14	0289501 замена: 0289513	Пружина	1
14	0289513	Пружина	1
15	0225208	Пружина	1
16	0225209	Пружина	2
17	0103013	Пружина	1
18	0289401	Пружина	1
19	0289402	Пружина	1
20	0225210	Пробка	2
21	0225211	Тарельчатый клапан	2
22	0103012	Тарельчатый клапан	1
23	0289403	Попет	1
24	0289404	Попет	1
25	0289405	Попет	1
26	0289406	Втулка	1
27	0289407	Втулка	1
28	0289503	Головка золотник	3
29	0125112	Винт	2
30	4187677	Клапан	1
30C	0289408	Пружина	1
30D	4506418	Уплотнительное кольцо	2
30E	0225216	Пробка	2
31	0289512	Болт с внутренним шестигранником	6
33	0289504	Болт с внутренним шестигранником	8
34	0113504	Пробка	1
35	4506418	Уплотнительное кольцо	2
36	4506428	Уплотнительное кольцо	2
37	4509180	Уплотнительное кольцо	1
43	0289414	Болт с внутренним шестигранником	5
44	4187675	Предохранительный клапан	1
45A	4187673	Предохранительный клапан	2
45B	4187674	Предохранительный клапан	2
48	4187676	Тяга в сборе	1
48A	0289506	Кронштейн	1
48B	0289507	Кронштейн	1
48C	0289410	Тяга	1
48D	0289411	Штанга	1
48E	0289412	Штанга	1
48F	0289413	Стопорное кольцо	4
48G	991336	Кольцо фиксатор	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
