Поршень насос <отвал> — HITACHI UH033

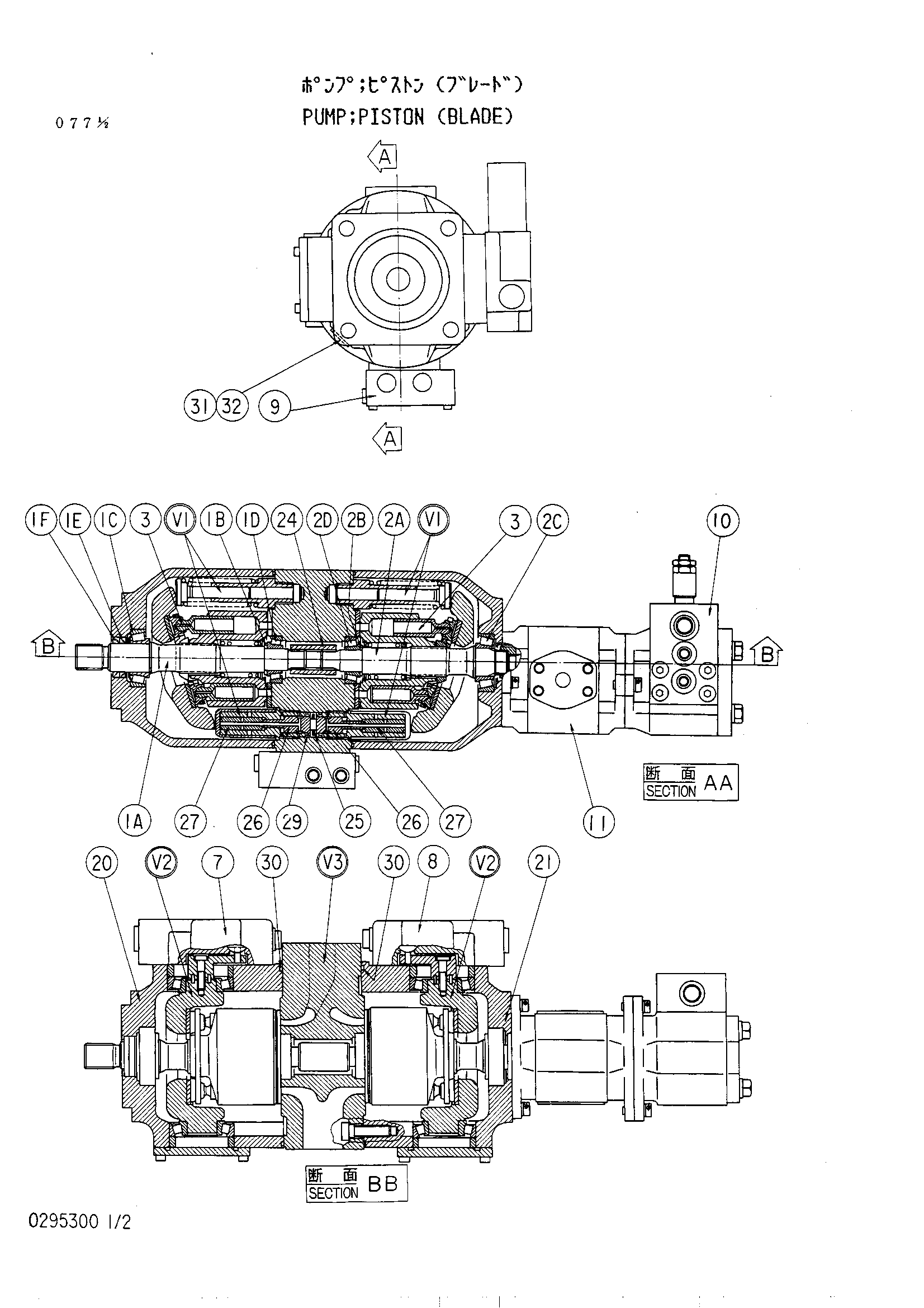

Заводская схема «Поршень насос <отвал>» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4181049 | Поршневой насос | 1 | |
| 1E | 0294401 | Масляное уплотнение | 1 |
| 1F | 0294402 | Масляное уплотнение | 1 |
| 3 | 4187884 | Поворотный группа | 2 |
| 4C | 0294403 | Плунжер | 2 |
| 4D | 0294404 | Плунжер | 2 |
| 4E | 0294405 | Пружина | 2 |
| 5B | 0294406 | Крышка | 2 |
| 5F | 0294407 | Уплотнительное кольцо | 4 |
| 5G | 0294408 | Болт с внутренним шестигранником | 8 |
| 6B | 4506407 | Уплотнительное кольцо | 6 |
| 6C | 0294409 | Палец | 2 |
| 6E | 0264110 | Болт с внутренним шестигранником | 8 |
| 6F | 0230907 | Уплотнительное кольцо | 8 |
| 6G | 0294410 | Пластина | 1 |
| 6H | 0294411 | Пластина | 1 |
| 7 | 4187885 | Управление детали(F) | 1 |
| 8 | 4187886 | Управление детали(правый) | 1 |
| 9 | 4187887 | Клапан | 1 |
| 10 | 4187883 | Предохранительный клапан | 1 |
| 11 | 4189103 | Насос пилотный | 1 |
| 24 | 0294412 | Муфта | 1 |
| 27 | 0294413 | Деталь дистант | 2 |
| 29 | 0294414 | Уплотнительное кольцо | 2 |
| 30 | 0294415 | Уплотнительное кольцо | 2 |
| 31 | 954493 | Уплотнительное кольцо | 1 |
| 32 | 0294416 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
