Стрела — HITACHI UH033

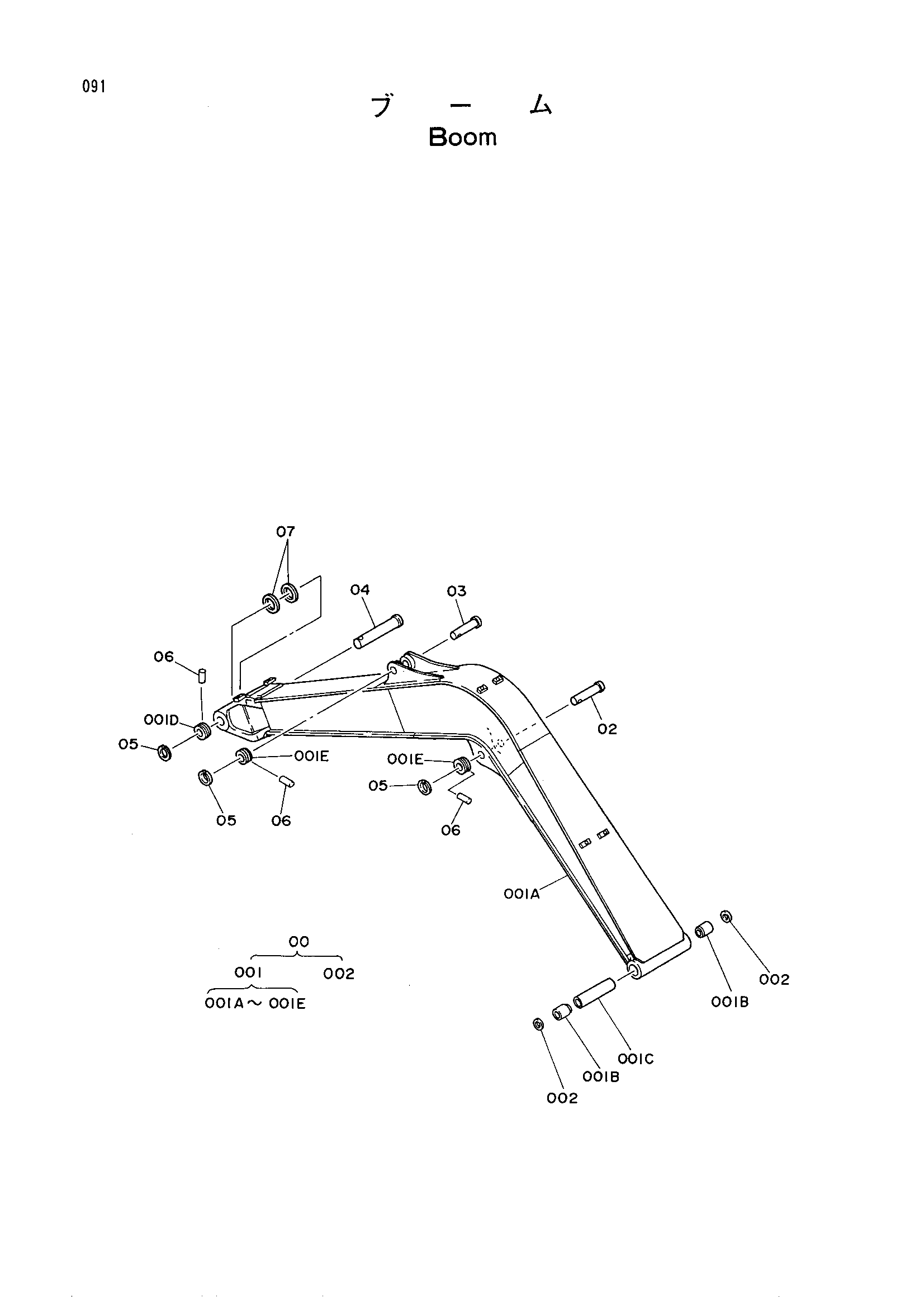

Заводская схема «Стрела» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9047735 | Стрела в сборе | 1 |
| 001 | 9047734 | Стрела | 1 |
| 001A | 5001466 | Стрела | 1 |
| 001B | 4139924 | Втулка | 2 |
| 001C | 4139925 | Трубка | 1 |
| 001D | 4138827 | Ограничитель | 1 |
| 001E | 4138828 | Ограничитель | 2 |
| 002 | 4094086 | Пылезащитное уплотнение | 2 |
| 02 | 3025515 | Палец | 1 |
| 03 | 3025516 | Палец | 1 |
| 04 | 3025517 | Палец | 1 |
| 05 | 4065688 | Кольцо | 3 |
| 06 | 4065689 | Палец | 3 |
| 07 | 4005826 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
