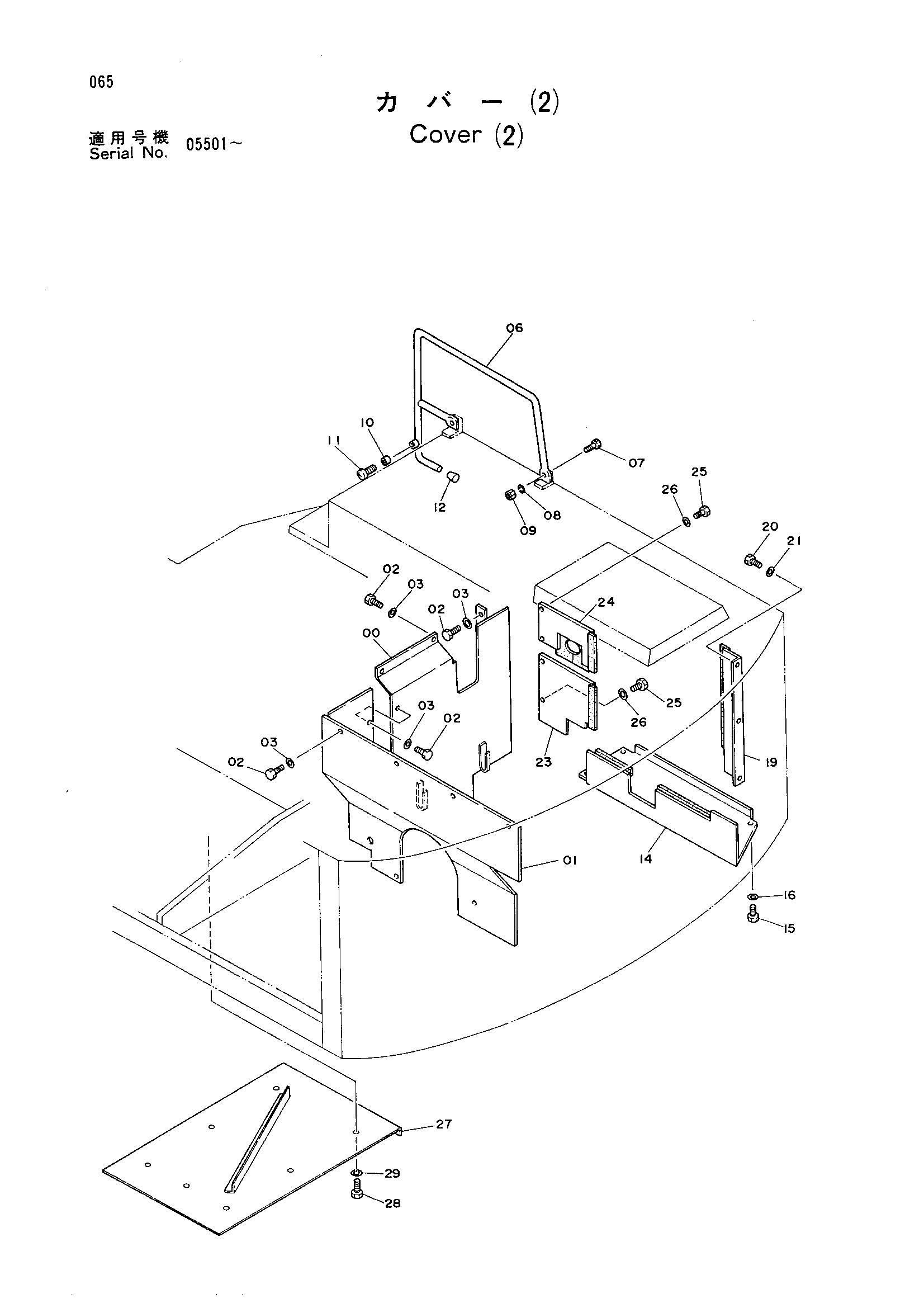

Крышка (2) — HITACHI UH033
Заводская схема «Крышка (2)» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7015365 | Крышка | 1 |
| 01 | 7015329 | Крышка | 1 |
| 02 | J901220 | Болт | 13 |
| 03 | A590112 | Шайба | 13 |
| 06 | 8025702 | Стойка | 1 |
| 07 | J901235 | Болт | 2 |
| 08 | A590912 | Пружинная шайба | 2 |
| 09 | J950012 | Гайка | 2 |
| 10 | 4121019 | Резиновая подушка | 1 |
| 11 | M430413 | Винт | 1 |
| 12 | 4094101 | Колпачок | 1 |
| 14 | 8032056 | Крышка | 1 |
| 15 | J901225 | Болт | 4 |
| 16 | A590112 | Шайба | 4 |
| 19 | 9722384 | Крышка | 1 |
| 20 | J901220 | Болт | 3 |
| 21 | A590112 | Шайба | 3 |
| 23 | 9722396 | Крышка | 1 |
| 24 | 9722397 | Крышка | 1 |
| 25 | J901220 | Болт | 4 |
| 26 | A590112 | Шайба | 4 |
| 27 | 8039009 | Крышка | 1 |
| 27 | 8039603 | Крышка | 1 |
| 28 | J901025 | Болт | 7 |
| 29 | J217083 | Шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
