Масляный радиатор трубопроводы — HITACHI UH033

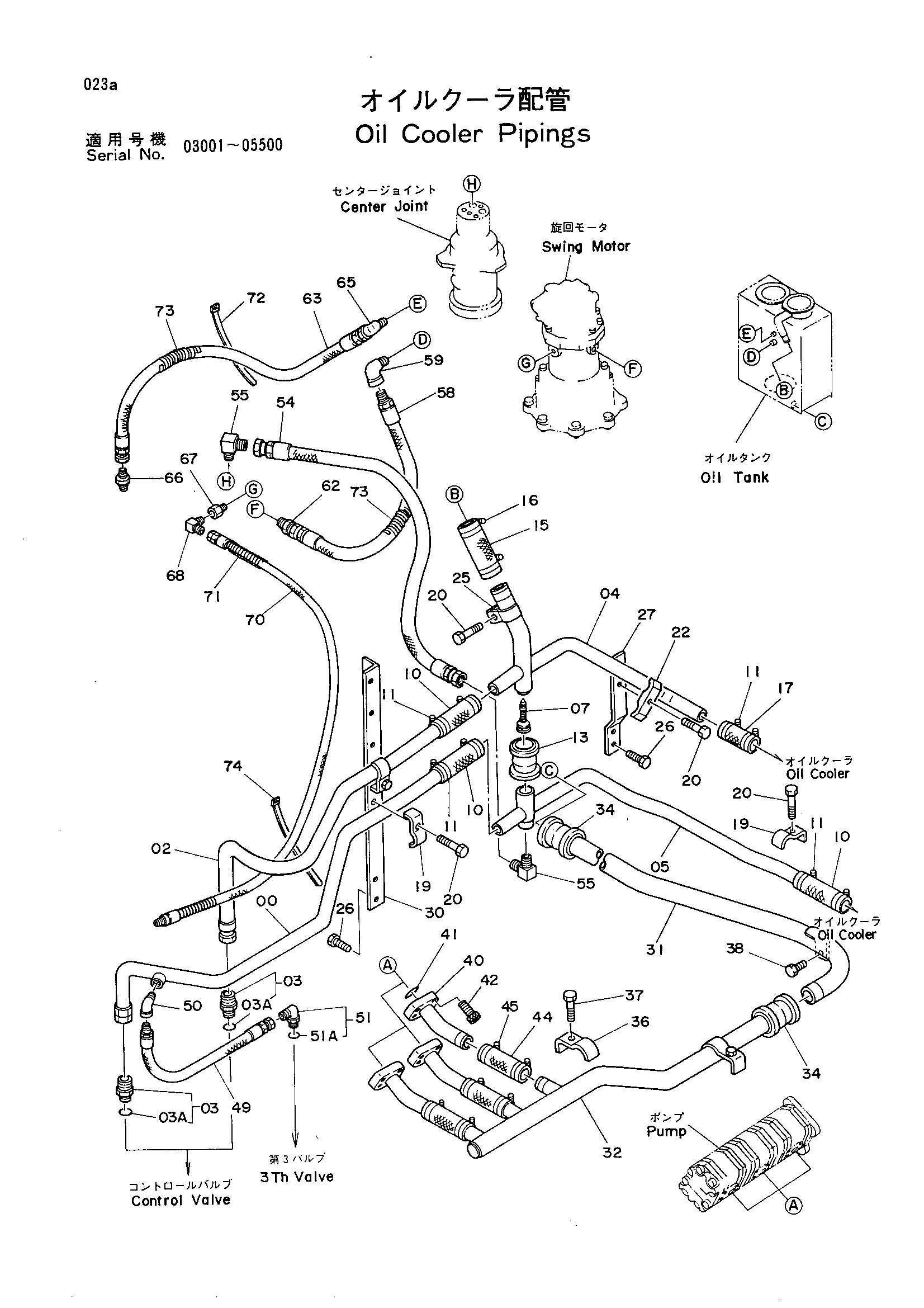

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8025672 | Обратная трубка | 1 |
| 02 | 8027887 | Обратная трубка | 1 |
| 03 | 4139973 | Адаптер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 8027888 | Обратная трубка | 1 |
| 05 | 8025674 | Обратная трубка | 1 |
| 07 | 4141003 | Клапан | 1 |
| 10 | 4125486 | Резиновый шланг | 3 |
| 11 | 4011675 | Хомут шланга | 8 |
| 13 | 4069801 | Муфта | 1 |
| 15 | 4120266 | Резиновый шланг | 1 |
| 16 | 4505385 | Хомут шланга | 2 |
| 17 | 4146950 | Резиновый шланг | 1 |
| 19 | 4053598 | Хомут трубки | 3 |
| 20 | J901265 | Болт | 5 |
| 22 | 4053599 | Хомут трубки | 1 |
| 25 | 4053698 | Хомут трубки | 1 |
| 26 | J901230 | Болт | 4 |
| 27 | 4140738 | Опора | 1 |
| 30 | 8027851 | Опора | 1 |
| 31 | 8025676 | Всасывающая трубка | 1 |
| 32 | 8025677 | Всасывающая трубка | 1 |
| 34 | 4067834 | Муфта | 2 |
| 36 | 4053697 | Хомут трубки | 3 |
| 37 | J901270 | Болт | 3 |
| 38 | J901230 | Болт | 1 |
| 40 | 8025678 | Всасывающая трубка | 3 |
| 41 | A811035 | Уплотнительное кольцо | 3 |
| 42 | M341036 | Болт с внутренним шестигранником | 12 |
| 44 | 4061483 | Резиновый шланг | 3 |
| 45 | 4011675 | Хомут шланга | 6 |
| 49 | 4042873 | Шланг | 1 |
| 50 | 94-0648 | Угловой штуцер | 1 |
| 51 | 4037760 | Угловой штуцер | 1 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | 4081127 | Резиновый шланг | 1 |
| 55 | 94-1404 | Угловой штуцер | 1 |
| 58 | 4054363 | Шланг | 1 |
| 58 | 4140924 замена: 4054363 | Шланг | 1 |
| 59 | 94-0648 | Угловой штуцер | 1 |
| 62 | 94-1303 | Адаптер | 1 |
| 63 | 4140923 | Шланг | 1 |
| 65 | 94-0647 | Угловой штуцер | 1 |
| 66 | 94-1302 | Адаптер | 1 |
| 67 | 4078859 | Переходник | 1 |
| 68 | 94-1401 | Угловой штуцер | 1 |
| 70 | 4151450 | Шланг | 1 |
| 71 | 4055155 | Защитный кожух | 1 |
| 72 | 4055311 | Зажим | 2 |
| 73 | 4044420 | Защитный кожух | 2 |
| 74 | 4055312 | Зажим ханд | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
