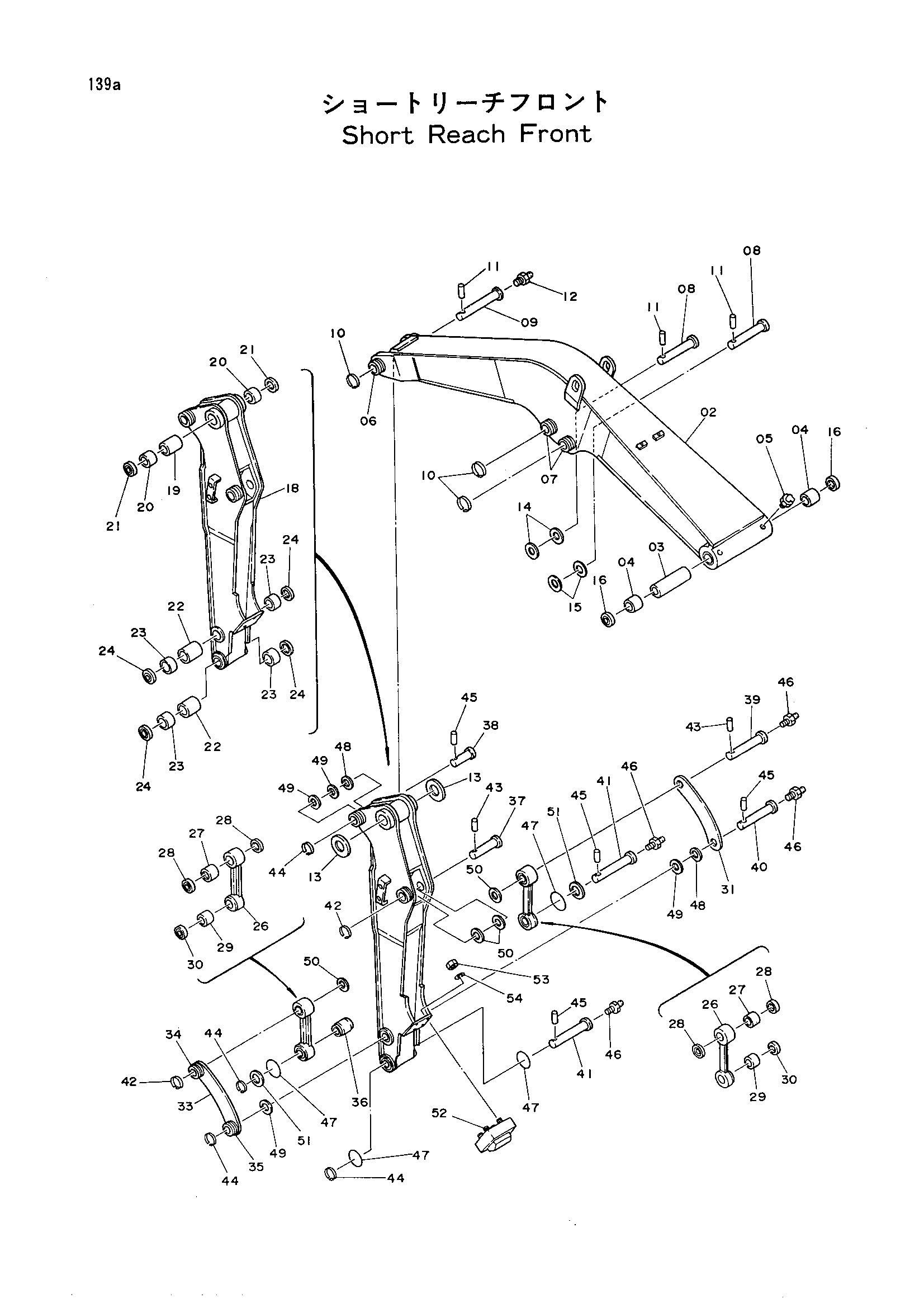

Укороченный вылет передний — HITACHI UH033

Заводская схема «Укороченный вылет передний» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	5001591	Стрела	1
02-07	9055532	Стрела в сборе	1
03	4139925	Трубка	1
04	4139924	Втулка	2
05	J75581	Штуцер	2
06	4138827	Ограничитель	1
07	4138828	Ограничитель	2
08	3029677	Палец	2
09	3025517	Палец	1
10	4065688	Кольцо	3
11	4065689	Палец	3
12	J75481	Штуцер	1
13	4052249	Проставка	2
14	4042135	Проставка	2
15	4160421	Проставка	2
16	4094086	Пылезащитное уплотнение	2
18	6006593	Рукоять	1
18-24	9055534	Рукоять в сборе	1
19	4094077	Трубка	1
20	4128480	Втулка	2
21	4094086	Пылезащитное уплотнение	2
22	4094078	Трубка	2
23	4128481	Втулка	4
24	4094088	Пылезащитное уплотнение	4
26	8029737	Тяга	1
26-30	9055535	Тяга в сборе	2
27	4128479	Втулка	1
28	4094087	Пылезащитное уплотнение	2
29	4128481	Втулка	1
30	4094088	Пылезащитное уплотнение	1
31	3029637	Тяга(правый)	1
33	3029637	Тяга	1
33-35	9055438	Тяга(левый) в сборе	1
34	4138828	Ограничитель	1
35	4139434	Ограничитель	1
36	4037725	Деталь	1
37	3029678	Палец	1
38	3029676	Палец	1
39	3025522	Палец	1
40	3025521	Палец	1
41	3025518 замена: 3031418	Палец	2
41	3031418	Палец	2
42	4065688	Кольцо	2
43	4065689	Палец	2
44	4141000	Кольцо	4
45	4141001	Палец	4
46	J75481	Штуцер	4
47	4094085	Уплотнительное кольцо	4
48	4054502	Проставка	2
49	4042136	Проставка	4
50	4042135	Проставка	4
51	4047084	Проставка	2
52	3012515	Буффер	1
53	M511613	Гайка	4
54	A590916	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
