Отвал трубопроводы — HITACHI UH033

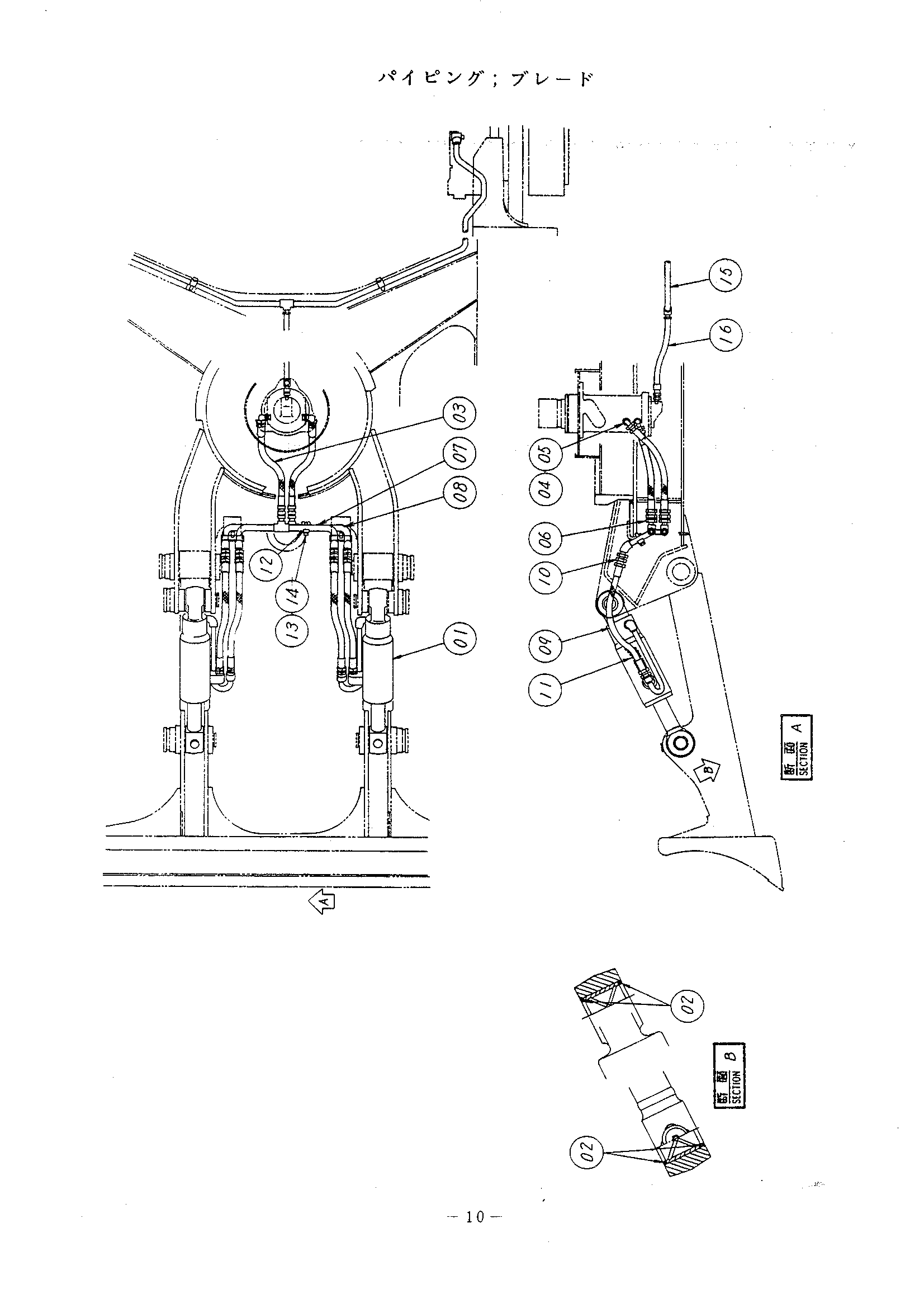

Заводская схема «Отвал трубопроводы» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3029310 | Гидроцилиндр | 2 |
| 02 | 4117955 | Пылезащитное уплотнение | 8 |
| 03 | 4159511 | Шланг | 2 |
| 04 | 4037760 | Угловой штуцер | 2 |
| 05 | 4506418 | Уплотнительное кольцо | 2 |
| 06 | 4126562 | Адаптер | 2 |
| 07 | 8029528 | Трубка | 1 |
| 08 | 8029529 | Трубка | 1 |
| 09 | 4055298 | Шланг | 4 |
| 10 | 94-1302 | Адаптер | 4 |
| 11 | 4053603 | Плотектор шланг | 4 |
| 12 | 4053593 | Хомут трубки | 3 |
| 13 | J901040 | Болт | 3 |
| 14 | A590910 | Пружинная шайба | 3 |
| 15 | 7014468 | Трубка | 3 |
| 16 | 4054370 | Шланг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
