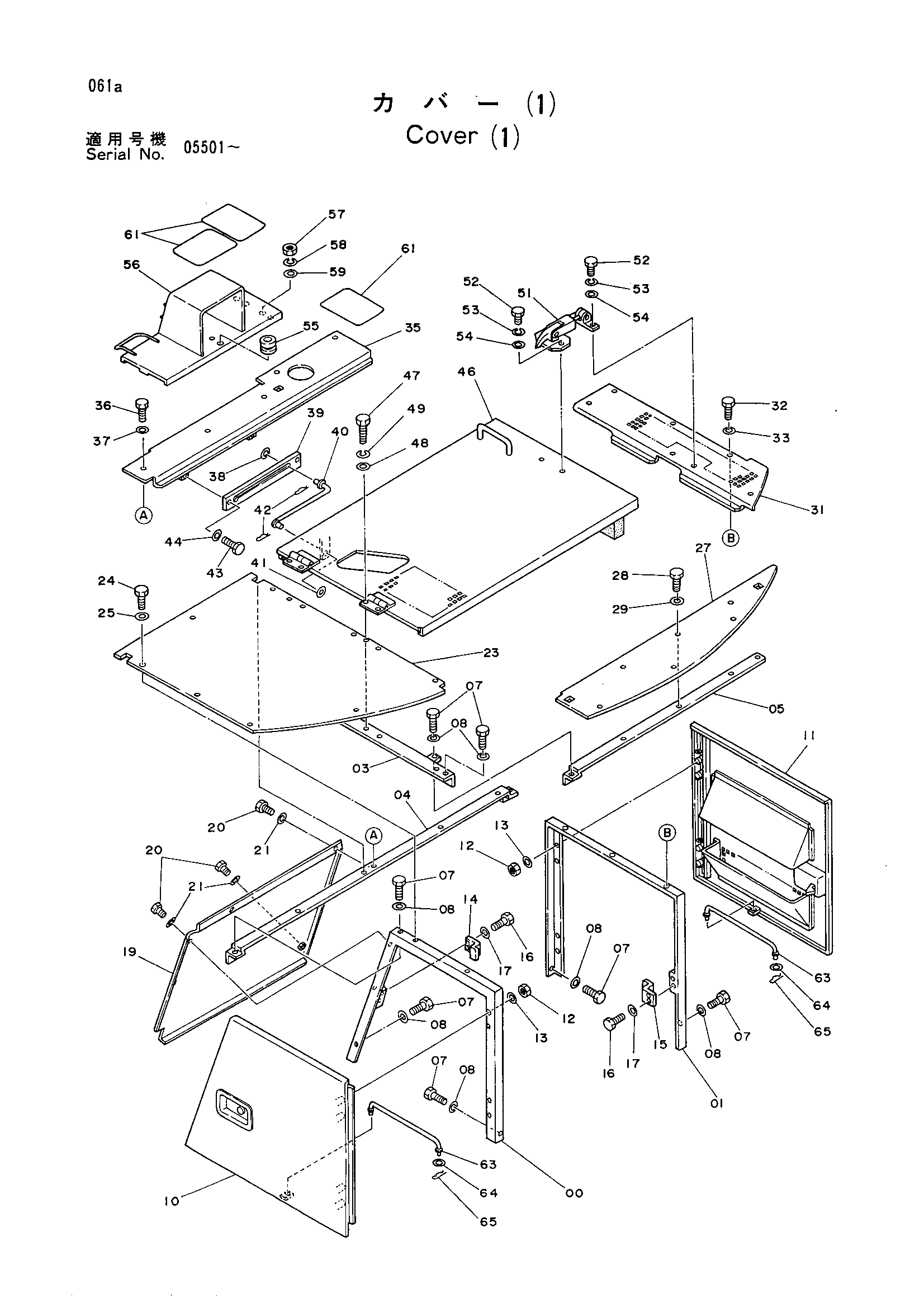

Крышка (1) — HITACHI UH033

Заводская схема «Крышка (1)» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8032022	Опора	1
01	8032023	Опора	1
03	8031986	Опора	1
04	8031987	Опора	1
05	9722366	Опора	1
07	J901225	Болт	10
08	A590112	Шайба	10
10	7015343	Дверь	1
11	7015344	Дверь	1
12	J950012	Гайка	8
13	A590112	Шайба	8
14	4170963	Ограничитель	1
15	4122801	Ограничитель	1
16	J901225	Болт	4
17	A590112	Шайба	4
19	7013641	Крышка	1
20	J901225	Болт	6
21	A590112	Шайба	6
23	7015345	Крышка	1
24	J901225	Болт	8
25	A590112	Шайба	8
27	3031683	Крышка	1
28	J901225	Болт	6
29	A590112	Шайба	6
31	8032021	Крышка	1
32	J901225	Болт	5
33	A590112	Шайба	5
35	8032020	Крышка	1
36	J901225	Болт	5
37	A590112	Шайба	5
38	449490	Шайба	1
38	A590112 замена: 449490	Шайба	1
39	4159492	Пластина	1
40	9720341	Стойка	1
41	A590112	Шайба	1
42	4022699	Стопорный палец	2
43	J901020	Болт	2
44	A590110	Шайба	2
46	6007068	Крышка двигатель	1
47	J901230	Болт	4
48	A590112	Шайба	4
49	A590912	Пружинная шайба	4
51	4113712	Защёлка	1
52	J900816	Болт	4
53	A590908	Пружинная шайба	4
54	A590108	Шайба	4
55	445100	Резиновая втулка	1
56	7012385	Крышка	1
57	M500605	Гайка	4
58	A590906	Пружинная шайба	4
59	A590106	Плоская шайба	4
61	4121128	Лента	3
63	9707254	Стойка	2
64	A590112	Шайба	2
65	4022699	Стопорный палец	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
