Основные гидролинии — HITACHI UH033

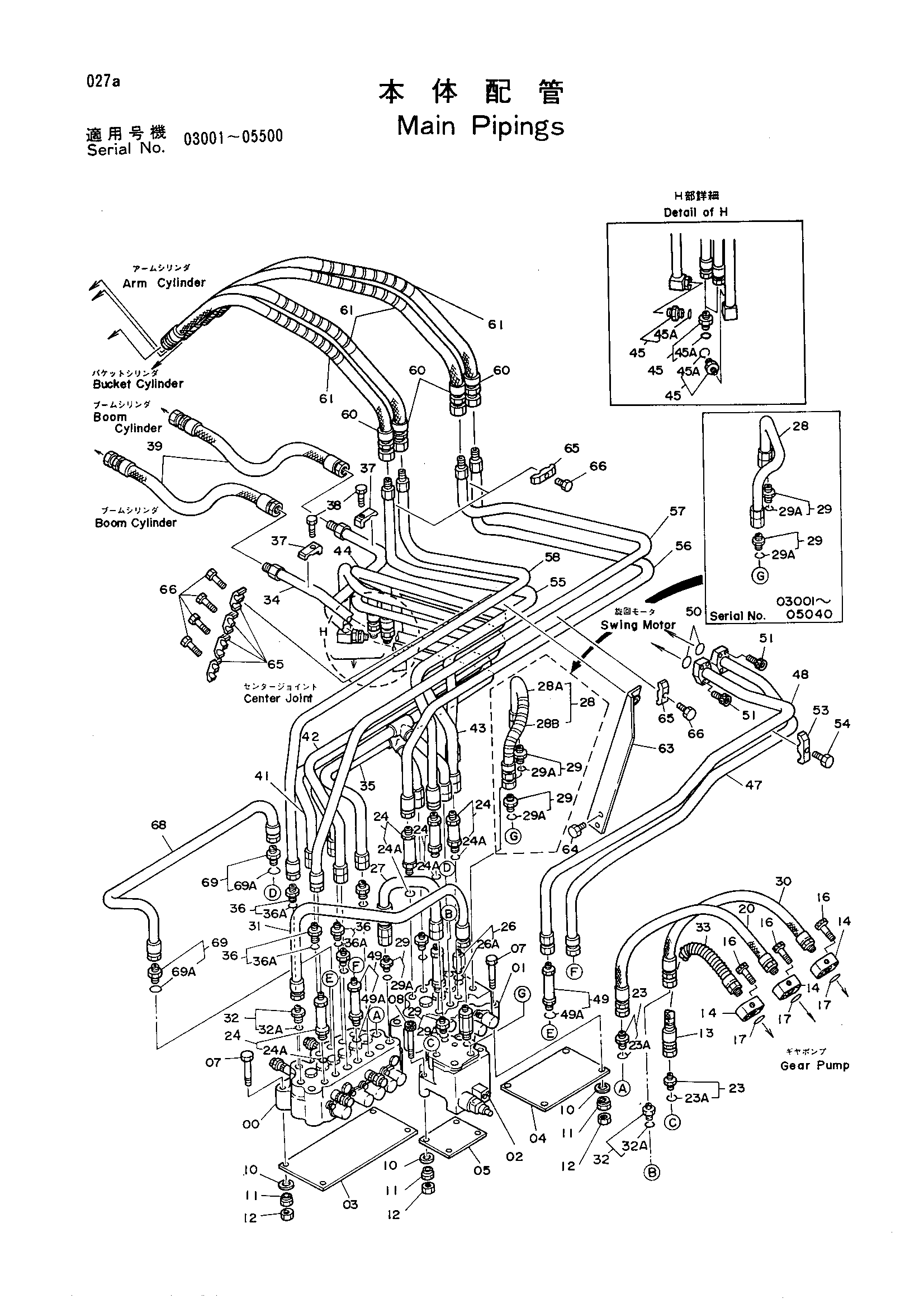

Заводская схема «Основные гидролинии» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4138733 | Гидрораспределитель | 1 |
| 01 | 4138732 | Гидрораспределитель | 1 |
| 02 | 4138735 | Гидрораспределитель | 1 |
| 03 | 3027984 | Резиновая прокладка | 1 |
| 04 | 4151266 | Резиновая прокладка | 1 |
| 05 | 4151267 | Резиновая прокладка | 1 |
| 07 | J901085 | Болт | 6 |
| 08 | M341090 | Болт с внутренним шестигранником | 3 |
| 10 | J217083 | Шайба | 9 |
| 11 | M660010 | U-образная гайка | 9 |
| 12 | J950010 | Гайка | 9 |
| 13 | 4081286 | Шланг | 1 |
| 14 | 3026364 | Фланец | 3 |
| 16 | M341045 | Болт с внутренним шестигранником | 12 |
| 17 | A811030 | Уплотнительное кольцо | 3 |
| 20 | 4140925 | Шланг | 1 |
| 23 | 4042032 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4139971 | Адаптер | 5 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4152652 | Адаптер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 9717020 | Трубка | 1 |
| 28 | 9061037 | Трубка | 1 |
| 28 | 9717240 замена: 9061037 | Трубка | 1 |
| 28A | 4033128 | Шланг | 1 |
| 28B | 4044420 | Защитный кожух | 1 |
| 29 | 4042031 | Адаптер | 4 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4074026 | Шланг | 1 |
| 31 | 8027849 | Трубка | 1 |
| 32 | 4042032 | Адаптер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4044420 | Защитный кожух | 1 |
| 34 | 7012380 | Трубка | 1 |
| 35 | 7012381 | Трубка | 1 |
| 36 | 4042032 | Адаптер | 7 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4053594 | Хомут трубки | 2 |
| 38 | J901045 | Болт | 2 |
| 39 | 4061027 | Шланг | 2 |
| 41 | 8025679 | Трубка | 1 |
| 42 | 8025680 | Трубка | 1 |
| 43 | 8025681 | Трубка | 1 |
| 44 | 8027848 | Трубка | 1 |
| 45 | 4042032 | Адаптер | 4 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 8026845 | Трубка | 1 |
| 48 | 8026846 | Трубка | 1 |
| 49 | 4139969 | Адаптер | 2 |
| 49A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | A811030 | Уплотнительное кольцо | 2 |
| 51 | M341036 | Болт с внутренним шестигранником | 8 |
| 53 | 4053593 | Хомут трубки | 1 |
| 54 | J901040 | Болт | 1 |
| 55 | 8027844 | Трубка | 1 |
| 56 | 8027845 | Трубка | 1 |
| 57 | 8027846 | Трубка | 1 |
| 58 | 8027847 | Трубка | 1 |
| 60 | 4061029 | Шланг | 4 |
| 61 | 4044420 | Защитный кожух | 4 |
| 63 | 8025689 | Опора | 1 |
| 64 | J901225 | Болт | 2 |
| 65 | 4053593 | Хомут трубки | 7 |
| 66 | J901045 | Болт | 7 |
| 68 | 8027850 | Трубка | 1 |
| 69 | 4042031 | Адаптер | 2 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
