Масляный радиатор трубопроводы — HITACHI UH033

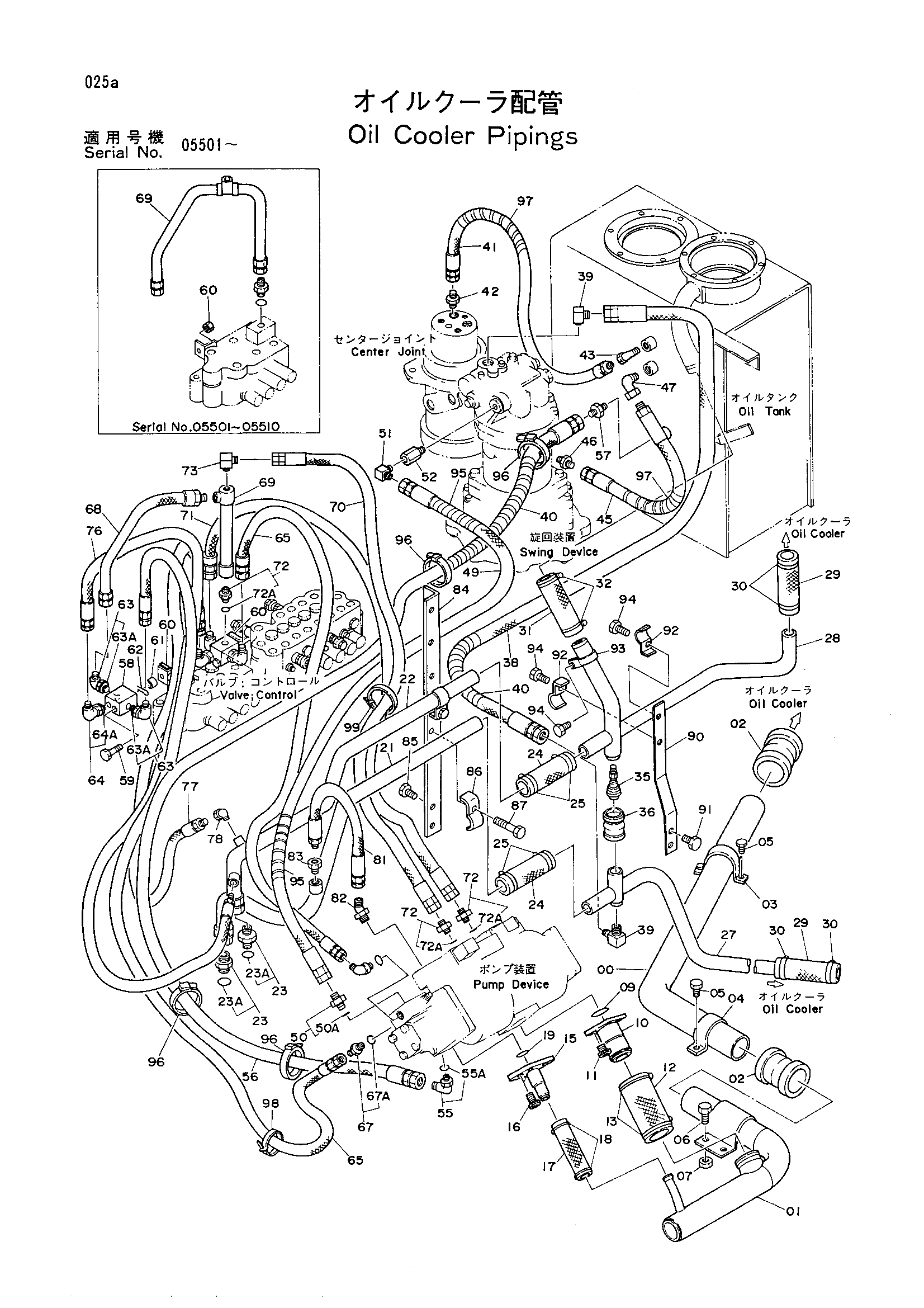

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3031611 | Всасывающая трубка | 1 |
| 01 | 8031844 | Всасывающая трубка | 1 |
| 02 | 4067833 | Муфта | 2 |
| 03 | 4053865 | Хомут трубки | 1 |
| 04 | 4170694 | Хомут трубки | 1 |
| 05 | J901020 | Болт | 3 |
| 06 | J901025 | Болт | 2 |
| 07 | J950010 | Гайка | 2 |
| 09 | A811060 | Уплотнительное кольцо | 1 |
| 10 | 9722274 | Всасывающая трубка | 1 |
| 11 | M341236 | Болт с внутренним шестигранником | 4 |
| 12 | 4053959 | Резиновый шланг | 1 |
| 13 | 4504491 | Хомут шланга | 2 |
| 15 | 9722275 | Всасывающая трубка | 1 |
| 16 | M341036 | Болт с внутренним шестигранником | 4 |
| 17 | 4120248 | Резиновый шланг | 1 |
| 18 | 4505243 | Хомут шланга | 2 |
| 19 | A811030 | Уплотнительное кольцо | 1 |
| 21 | 8031887 | Обратная трубка | 1 |
| 22 | 8031888 | Обратная трубка | 1 |
| 23 | 4139973 | Адаптер | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4125486 | Резиновый шланг | 2 |
| 25 | 4011675 | Хомут шланга | 4 |
| 27 | 8031886 | Обратная трубка | 1 |
| 28 | 8031885 | Обратная трубка | 1 |
| 29 | 4125486 | Резиновый шланг | 2 |
| 30 | 4011675 | Хомут шланга | 4 |
| 31 | 4120266 | Резиновый шланг | 1 |
| 32 | 4505385 | Хомут шланга | 2 |
| 35 | 4170957 | Клапан | 1 |
| 36 | 4069801 | Муфта | 1 |
| 38 | 4081127 | Резиновый шланг | 1 |
| 39 | 94-1404 | Угловой штуцер | 2 |
| 40 | 4044420 | Защитный кожух | 3 |
| 41 | 4173065 | Нейлоновый шланг | 1 |
| 42 | 94-1302 | Адаптер | 1 |
| 43 | 94-0647 | Угловой штуцер | 1 |
| 45 | 4113325 | Шланг | 1 |
| 46 | 94-1303 | Адаптер | 1 |
| 47 | 94-0648 | Угловой штуцер | 1 |
| 49 | 4043584 | Нейлоновый шланг | 1 |
| 50 | 4042030 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 94-1401 | Угловой штуцер | 1 |
| 52 | 4078859 | Переходник | 1 |
| 55 | 4131886 | Угловой штуцер | 1 |
| 55A | 4506418 | Уплотнительное кольцо | 1 |
| 56 | 4140818 | Шланг | 1 |
| 57 | 4131885 | Адаптер | 1 |
| 58 | 4135337 замена: 42017200 | Клапан выключатель | 2 |
| 58 | 4201720 | Клапан выключатель | 2 |
| 59 | M340656 | Болт | 4 |
| 60 | 4175785 | Седло винта | 2 |
| 60 | M500605 замена: 4175785 | Гайка | 4 |
| 61 | 4134871 | Ролик | 2 |
| 62 | A762013 | Шплинт | 2 |
| 63 | 4112300 | Угловой штуцер | 4 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4133249 | Угловой штуцер | 2 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4129749 | Нейлоновый шланг | 2 |
| 67 | 4042030 | Адаптер | 1 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
| 68 | 4159613 | Шланг | 1 |
| 69 | 8031984 замена: 4054354 | Трубка | 1 |
| 69 | 8031984 замена: 4098900 | Трубка | 1 |
| 69 | 8031984 замена: 4159613 | Трубка | 1 |
| 69 | 8031984 замена: 9725718 | Трубка | 1 |
| 69 | 9725718 | Трубка | 1 |
| 70 | 4098900 | Нейлоновый шланг | 1 |
| 70 | 4129749 | Нейлоновый шланг | 1 |
| 71 | 4054354 | Шланг | 1 |
| 71 | 4098901 | Нейлоновый шланг | 1 |
| 72 | 4042030 | Адаптер | 3 |
| 72A | 957366 | Уплотнительное кольцо | 1 |
| 73 | 94-1401 | Угловой штуцер | 1 |
| 76 | 4159637 | Шланг | 1 |
| 77 | 4141972 | Шланг | 1 |
| 78 | 94-0631 | Угловой штуцер | 1 |
| 81 | 4159637 | Шланг | 1 |
| 82 | 4095133 | Угловой штуцер | 1 |
| 83 | J728483 | Переходник | 1 |
| 84 | 8027851 | Опора | 1 |
| 85 | J901230 | Болт | 2 |
| 86 | 4053598 | Хомут трубки | 2 |
| 87 | J901265 | Болт | 2 |
| 90 | 4170695 | Опора | 1 |
| 91 | J901230 | Болт | 2 |
| 92 | 4053598 | Хомут трубки | 2 |
| 93 | 4053698 | Хомут трубки | 1 |
| 94 | J901265 | Болт | 3 |
| 95 | 4133527 | Защитный кожух | 7 |
| 96 | 4055312 | Зажим | 4 |
| 97 | 4044420 | Защитный кожух | 4 |
| 98 | 4055311 | Зажим | 1 |
| 99 | 4055312 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
