Педаль <смещаемый стрела> — HITACHI UH033

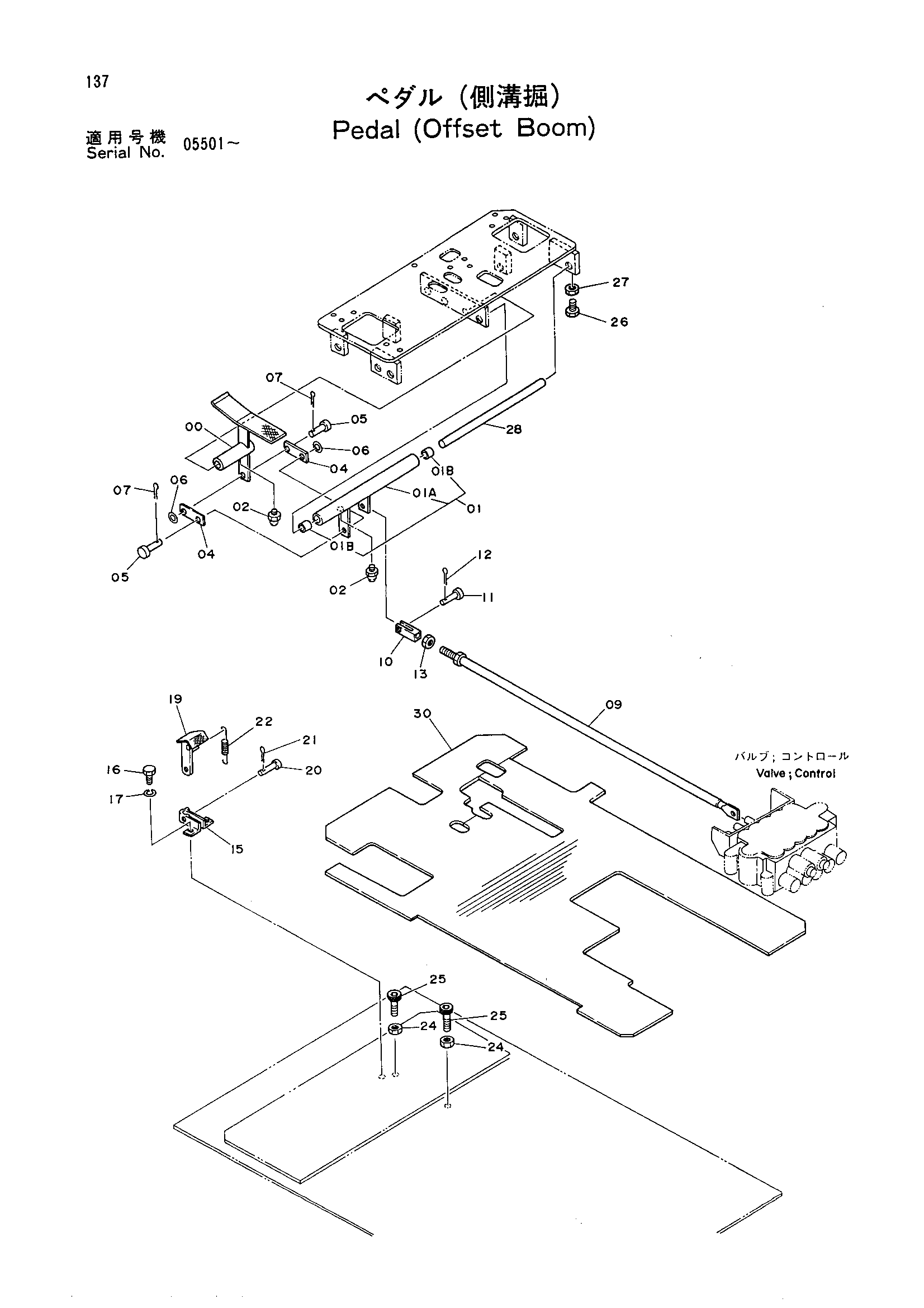

Заводская схема «Педаль <смещаемый стрела>» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9062666 | Педаль | 1 |
| 01 | 9062665 | Рычаг(с подшипник.) | 1 |
| 01A | 8034010 | Рычаг | 1 |
| 01B | 4063692 | Игольчатый подшипник | 2 |
| 02 | J75481 | Штуцер | 2 |
| 04 | 4166102 | Пластина | 2 |
| 05 | A741026 | Палец | 2 |
| 06 | A590110 | Шайба | 2 |
| 07 | A763016 | Шплинт | 2 |
| 09 | 9724082 | Шток | 1 |
| 10 | M981055 | Концевой вилка | 1 |
| 11 | A741026 | Палец | 1 |
| 12 | A763016 | Шплинт | 1 |
| 13 | J952010 | Гайка | 1 |
| 15 | 8027060 | Кронштейн | 1 |
| 16 | J901016 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 19 | 9718654 | Кронштейн | 1 |
| 20 | A741026 | Палец | 1 |
| 21 | A763016 | Шплинт | 1 |
| 22 | 4149125 | Пружина | 1 |
| 24 | J950010 | Гайка | 2 |
| 25 | M261050 замена: M341036 | Болт | 2 |
| 25 | M341036 | Болт с внутренним шестигранником | 2 |
| 26 | J901025 | Болт | 1 |
| 27 | J950010 | Гайка | 1 |
| 28 | 4166100 | Палец | 1 |
| 30 | 2021926 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
