Двигатель — HITACHI UH033

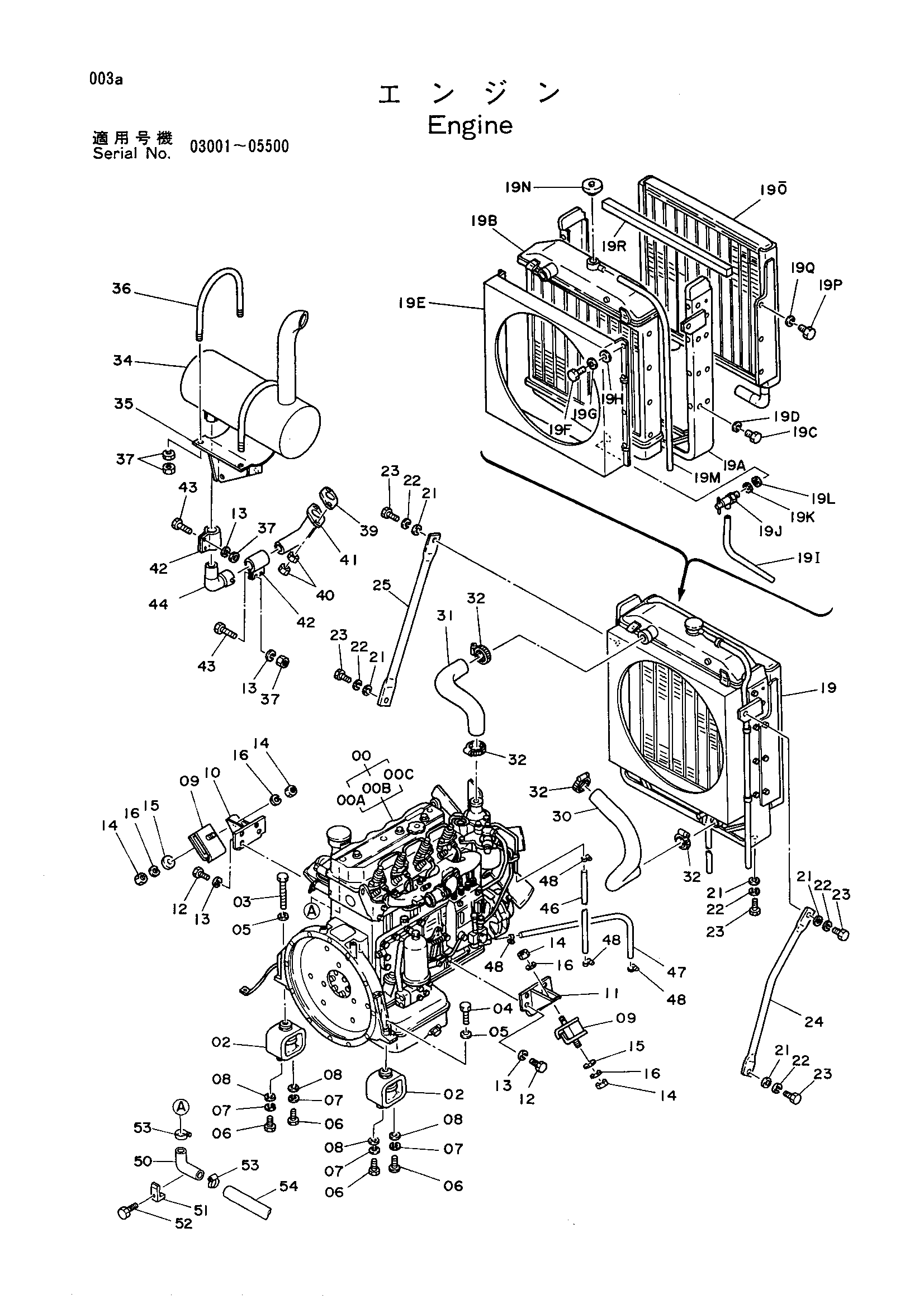

Заводская схема «Двигатель» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4138731 | Двигатель | 1 |
| 00A | 4041655 | Топливный фильтр | 1 |
| 00B | 4106178 | Масляный фильтр | 1 |
| 00C | 4156308 | Ремень вентилятор | 1 |
| 02 | 2015226 | Резиновая подушка | 2 |
| 03 | J931810 | Болт | 1 |
| 04 | J931860 | Болт | 1 |
| 05 | A590918 | Пружинная шайба | 2 |
| 06 | J931632 | Болт | 4 |
| 07 | A590916 | Пружинная шайба | 4 |
| 08 | 4114405 | Шайба | 4 |
| 09 | 2016999 | Резиновая подушка | 2 |
| 10 | 8021976 | Кронштейн | 1 |
| 11 | 8021977 | Кронштейн | 1 |
| 12 | M111025 | Болт | 8 |
| 13 | A590910 | Пружинная шайба | 12 |
| 14 | J950014 | Гайка | 4 |
| 15 | 4114404 | Шайба | 2 |
| 16 | A590914 | Пружинная шайба | 4 |
| 19 | 4138730 | Радиатор | 1 |
| 19A | 4156094 | Рама | 1 |
| 19B | 4156098 | Коре радиатор | 1 |
| 19C | M111020 | Болт | 8 |
| 19D | A590910 | Пружинная шайба | 8 |
| 19E | 4156095 | Направляющая вентилятор | 1 |
| 19F | M200616 | Болт | 8 |
| 19G | A590906 | Пружинная шайба | 8 |
| 19H | A590106 | Шайба | 8 |
| 19I | 4042647 | Шланг | 1 |
| 19J | 4156097 | Кран | 1 |
| 19K | 4042644 | Манжета | 1 |
| 19L | 4042645 | Манжета | 1 |
| 19M | 4077905 | Шланг | 1 |
| 19N | 4508613 | Колпачок | 1 |
| 19O | 4156096 | Масляный радиатор | 1 |
| 19P | M111020 | Болт | 6 |
| 19Q | A590910 | Пружинная шайба | 6 |
| 19R | 4112350 | Манжета | 1 |
| 21 | A590116 | Шайба | 6 |
| 22 | A590916 | Пружинная шайба | 6 |
| 23 | J901635 | Болт | 6 |
| 24 | 3015971 | Стойка | 1 |
| 25 | 4108497 | Стойка | 1 |
| 30 | 2017000 | Водяной шланг | 1 |
| 31 | 3025657 | Водяной шланг | 1 |
| 32 | 4504198 | Хомут шланга | 4 |
| 34 | 4140611 | Глушитель | 1 |
| 35 | 7012363 | Кронштейн | 1 |
| 36 | 4140612 | U-образный болт | 2 |
| 37 | J950010 | Гайка | 12 |
| 39 | 4043082 | Манжета | 1 |
| 40 | M521008 | Гайка | 4 |
| 41 | 8025804 | Трубка | 1 |
| 42 | 4108754 | Хомут | 2 |
| 43 | J901035 | Болт | 4 |
| 44 | 4094434 | Трубка | 1 |
| 46 | 4075190 | Топливный шланг | 1 |
| 47 | 4037685 | Топливный шланг | 1 |
| 48 | 4514700 | Зажим шланг | 4 |
| 50 | 4158263 | Угловой штуцер | 1 |
| 51 | 4053595 | Хомут трубки | 1 |
| 52 | J901255 | Болт | 1 |
| 53 | 4505243 | Хомут шланга | 2 |
| 54 | 4158975 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
